Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC ochranné relé, 24 V/DC, 1 přepínací kontakt, (š x v x h) 6.8 x 93.1 x 102.5 mm

Žluté elektronické bezpečnostní relé s několika svorkami pro průmyslové aplikace.

Ilustrační obrázek

Elektrické schéma znázorňuje bezpečnostní modul PSR-PS22 s připojením ke svorkám A1, A2, 21, 22, 13 a 14 při 24 V DC.

Schéma zapojení motoru s PSR-PS22: Napájení 24 V DC, vstupy A1, A2; výstupy K1, K2; zobrazuje připojení k logickému modulu a řízení motoru.

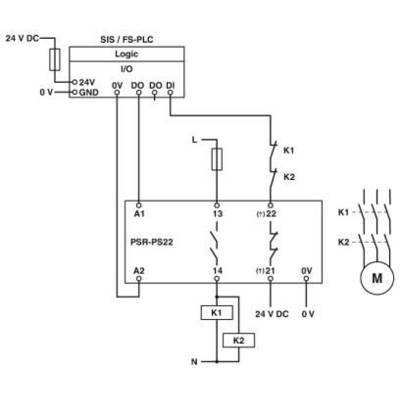

Schéma zapojení ukazuje elektrické propojení relé PSR-PS22 s motorem, ovládaným svorkami, napájeným stejnosměrným napětím 24 V.

Elektrické schéma zobrazuje PLC řízení propojené s relé modulem a motorem. Komponenty: Logika, PSR-PS22, K1, K2. Propojení: 24V DC, 0V, I/O, L.

Schéma zapojení bezpečnostního relé: zobrazuje připojovací svorky (A1, A2, 13, 14, 21, 22), LED indikátory (PWR, ERR, DGN) a kontakty (K1, K2).

1/6

Ilustrační obrázek

Kategorie produktu

ochranné relé

Připojení

šroubové svorky

Provozní napětí

24 V/DC

Typ

PSR-PS22-1NO-1NC-24VDC-SC

Provozní napětí max.

24 V/DC

Datasheety: (PDF)

Okamžité doručení: St 7. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 949,59 Kč / kus)

3 949,59 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ montáže: montáž na lištu
Materiál krytu: PBT
Materiál kontaktu: AgSnO2
Barva pouzdra: žlutá
Připojení: šroubové připojení
Bemessungsisolationsspannung: 250 V/AC
Délka odizolování: 12 mm
Závit: šrouby M3
Spínací frekvence: max. 1 Hz
Výstupní pojistka: 6 A gL/gG
Zobrazení stavu: 2x zelená LED

Kategorie produktu: ochranné relé

Typ: PSR-PS22-1NO-1NC-24VDC-SC

Připojení: šroubové svorky

Provozní napětí: 24 V/DC

Provozní napětí max.: 24 V/DC

Provozní napětí: 24 V/DC (max)

Typ kontaktu: 1 přepínací kontakt

Spínací napětí (max.): 250 V DC/AC

Max. spínací výkon: 60 mW

Safety Integrity Level, SIL: SIL 3

Vlastnosti: LED kontrolka

: IP20
IP54

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +70 °C

Hloubka: 102.5 mm

Šířka: 6.8 mm

V: 93.1 mm

Rozm.: (š x v x h) 6.8 x 93.1 x 102.5 mm

Obsah: 1 ks

Hmotnost: 0.1662 kg

UKCA: Ano
