Name: Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 datové rozhraní 24 V/DC
Brand: Phoenix Contact
SKU: 3582932
Availability: SoldOut

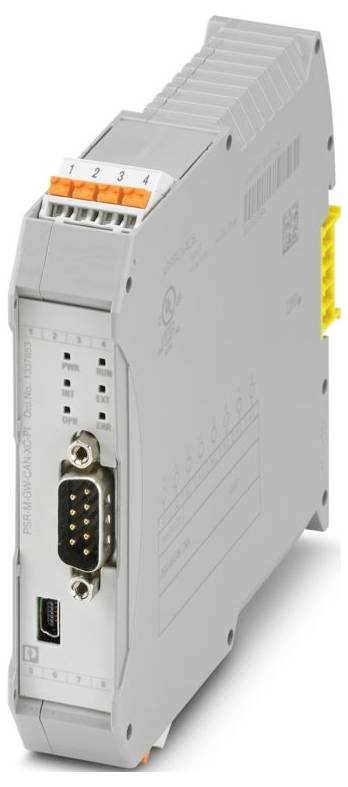

Šedé průmyslové zařízení s konektory na přední straně, včetně sériového portu DB9 a portu USB, navržené pro automatizační systémy.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (13 053,72 Kč / kus)

13 053,72 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Vysokorychlostní USB 2.0
Šířka: 22,61 mm
Výška: 107,74 mm
Hloubka: 115,95 mm
Materiál pouzdra: Polyamid PA, nezesílený
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -10 °C ... 70 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -20 °C... 85 °C
Poznámka: T4: Pro 10 °C - 10 °C - 10 °C - 10 °C - 10 °C - 10 °C.
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 2g
Délka odizolování: 10 mm
Montážní poloha: Vertikálně nebo horizontálně
ATEX: NORMA ATEX
Označení: G3
Maximální ztrátový výkon při jmenovitých podmínkách: 1 W.
Komunikační protokol: CANopen®
CE: CE
Certifikát: ISA-S71.04
Pokyny pro montáž: Pozor na snižování výkonu
Nadmořská výška: ≤ 2000 m (nad mořem)
Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
Ochranné zapojení: Sériová ochrana proti přepólování
Zobrazení stavu: 1x LED (zelená), 1x LED (zelená, červená), 1x LED (červená)
Jméno: A1/A2
Napájení
Barva (pouzdro): Šedá (RAL 7042)
Spínací proud: 11,194 a (Δt = 2 ms při US)
Zobrazení provozního napětí: 1x LED (zelená)
Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 4 a)
Jmenovitý napájecí proud IS: typ. 35 mA (bez síťového připojení); typ. 40 mA (při připojení do sítě)
Počet konektorů: 1
Jmenovitý provozní režim: 100 % ED
Jmenovité rázové napětí / izolace: Základní izolace 4 kV
Doba filtrace: typ. 5 ms (při poruchám napětí US)
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
Přenosová rychlost: Max. 1 Mbit/s.
Zobrazení chyb 2x LED (červená)
Příkon na US: typ. 1 W (při síťovém připojení)
Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
Data: Servisní rozhraní: Data: Servisní rozhraní
Délka kabelu max. 3 m.
Údaje: Lokální sběrnice: Údaje: Lokální sběrnice
Okolní teplota (provoz) (ATEX): -10 °C... 50 °C (při použití v oblasti s nebezpečím výbuchu. Derating)
UL EX, USA/Kanada: UL EX, USA/Kanada
Imulační zkouška v životním prostředí: Zkouška na imačních testech v životním prostředí
Data: Síťové rozhraní: Data: Síťové rozhraní

Kategorie produktu: datové rozhraní

Rozhraní: Vysokorychlostní USB 2.0

Provozní napětí: 24 V/DC

V: 107.74 mm

Délka: 115.95 mm

Šířka: 22.61 mm

: IP20

Rozm.: (d x š x v) 115.95 x 22.61 x 107.74 mm

Připojení: Push-in připojení

Číslo výrobce: 1337853

Typ: PSR-M-GW-CAN-XC-PI

Montáž: Montáž na DIN lištu

Max. okolní teplota: 70 °C

Min. okolní teplota: -10 °C

Hloubka: 115.95 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 datové rozhraní 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 datové rozhraní 24 V/DC

Popis

Brána pro připojení základního modulu PSR-M k nadřazeným řízením, CANopen®, TBUS rozhraní, zásuvná spojovací svorka Push-In, TBUS spojka je součástí dodávky
