Name: Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozšiřující modul 24 V/DC
Brand: Phoenix Contact
SKU: 3582928
Availability: SoldOut

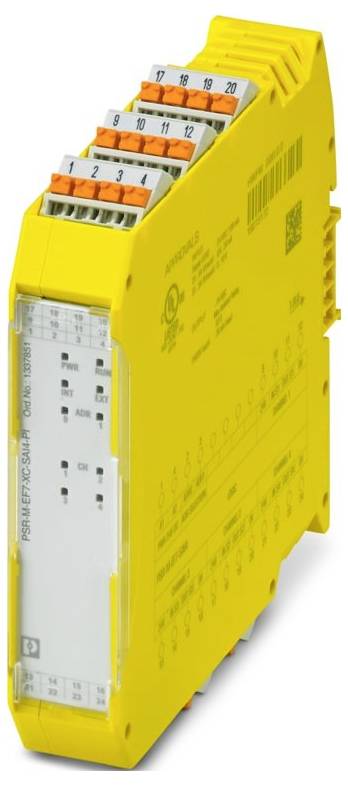

Žlutý modul bezpečnostního relé s více očíslovanými kontaktními body na vrcholu, používaný pro průmyslovou automatizaci a bezpečnostní aplikace.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (23 582,64 Kč / kus)

23 582,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Šířka: 22,61 mm
Výška: 107,74 mm
Hloubka: 113,6 mm
Materiál pouzdra: Polyamid PA, nezesílený
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -10 °C ... 70 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -20 °C... 85 °C
Poznámka: T4: Pro 10 °C - 10 °C - 10 °C - 10 °C - 10 °C - 10 °C.
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 2g
Délka odizolování: 10 mm
Montážní poloha: Vertikálně nebo horizontálně
ATEX: NORMA ATEX
Označení: G3
Maximální ztrátový výkon při jmenovitých podmínkách: 2,76 W (při max. Přípustném zatížení)
Třída ochrany III
Frekvence: 20 Hz (max. Doporučená frekvence signálu snímače, jako proudový vstup); 2 Hz (max. Doporučená frekvence signálu čidla, jako napěťový vstup)
CE: CE
Certifikát: ISA-S71.04
Připojovací technika: Připojovací technika
Odolnost proti zkratu: Ano
Připojení vodiče: Připojení vodiče
Analogový
Proud: Max. 30 mA (odběr proudu senzoru na kanál)
Pokyny pro montáž: Pozor na snižování výkonu
Nadmořská výška: ≤ 2000 m (nad mořem)
Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
Ochranné zapojení: Ochrana proti přetížení, při proud 38 mA
Ukazatel stavu nabití: 4 LED (žlutá, červená)
Jméno: A1/A2
Použití: Analogové IN
Napájení
Barva (pouzdro): Žlutá (RAL 1018)
Spínací proud: Max. 14 a (Δt = 1 ms při US)
Zobrazení provozního napětí: 1x LED (zelená)
Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 6 a)
Jmenovitý napájecí proud IS: typ. 82 mA (bez napájení senzoru); typ. 212 mA (s napájením senzoru)
Bezpečnostní údaje: Bezpečnostní údaje
Časy: Časy
Jmenovitý provozní režim: 100 % ED
Jmenovité rázové napětí / izolace: Základní izolace 4 kV mezi všemi proudovými obvody a pouzdrem; galvanické oddělení, funkční izolace 0,5 kV mezi logikou a analogovými vstupy a mezi sebou navzájem
Doba filtrace: typ. 5 ms (při poruchám napětí US)
Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
Úroveň výkonu (PL): e (2kanálové zapojení); d (1kanálové zapojení)
Safety Integrity Level (sil): 3 (2kanálové zapojení); 2 (1kanálové zapojení)
Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
OZNAČENÍ VSTUPU: V S1, V S2, V S3, V S4
Vstupní odpor proudového vstupu 290 Ω ±25 % (vč. Vnitřního ochranného zapojení)
Max. Přípustný proud: Max. 35 mA (jako proudový vstup)
Mezní frekvence (3 dB): 160 Hz (dolní propust RC,1. Pořádek, jako proudový vstup); 4 Hz (RC dolní propust, jako napěťový vstup)
Vstupní signál proudu: 0 mA... 25 mA (měřicí rozsah); 0 mA... 20 mA (nastavitelný rozsah měření s diagnostickým rozsahem 20,1 mA ... 23 mA); 4 mA... 20 mA (nastavitelný rozsah měření s diagnostickým rozsahem 20,1 mA ... 23 mA (horní hranice), 2,5 mA ... 3,8 mA (dolní limit)
Popis vstupů: Bezpečnostní analogové vstupy, lze nakonfigurovat jako proudové nebo napěťové vstupy, odděleně napětí
Počet vstupů: 4
Vstupní signál napětí: 0 v... 12 v (rozsah měření); 0 v... 10 v (nastavitelný rozsah měření s diagnostickým rozsahem 10,05 v ... 11,5 v (horní hranice), 0,1 v (dolní hranice)
Přesnost: typ. ± 2 % (jako proudový vstup, relativní k hodnotě rozsahu měření); max. ± 2,5 % (jako proudový vstup); typ. ± 1 % (jako napěťový vstup, relativní k hodnotě rozsahu měření); max. ± 1,5 % (jako vstupní napětí)
Napájecí napětí 24 v DC ± 3 %
zasunutí: ano
Ovládání: 1 a 2 kanály
Příkon na US: typ. 1,96 W (bez napájení senzoru); typ. 5,08 W (napájení senzoru)
Kategorie zastavení: 0
Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
Doba odezvy: Viz uživatelská příručka
Rozhraní: Sběrnice na DIN lištu pro připojení k Master modulu, součástí dodávky
Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení
Bezpečnostní data: IEC 61508 - vysoko demand při 1kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 1kanálovém zapojení
Okolní teplota (provoz) (ATEX): -10 °C... 50 °C (při použití v oblasti s nebezpečím výbuchu. Derating)
UL EX, USA/Kanada: UL EX, USA/Kanada
Imulační zkouška v životním prostředí: Zkouška na imačních testech v životním prostředí
Vstupní odpor vstupu napětí: 185 kΩ ±25 %
Poznámka ke přípojovací technice: Stíněná
Rychlost snímání 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
Přípustné napětí: Max. 24 v (jako proudový vstup); max. 14 v (jako napěťový vstup)
Rozlišení a/D převodníku: 16 bitů
Rozlišení (proud): 381 na
Rozlišení (napětí): 152 μV
Teplotní koeficienty: typ. ± 0,07 %/k; max. ± 0,07 %/K
Přípustná délka kabelu: Max. 100 m (na každý vstup)
NAPÁJENÍ SENZORU: VÝSTUP S1/0V ... OUT S4/0V: NAPÁJENÍ SENZORU: OUT S1/0V...OUT S4/0V
Popis: Napájecí napětí senzoru na jeden analogový vstup

Kategorie produktu: Rozšiřující modul

Počet analogových vstupů: 4

Maximální počet vstupů: 4

Provozní napětí: 24 V/DC

V: 107.74 mm

Délka: 113.6 mm

Šířka: 22.61 mm

: IP20

Rozm.: (d x š x v) 113.6 x 22.61 x 107.74 mm

Připojení: Push-in připojení

Číslo výrobce: 1337851

Typ: PSR-M-EF7-XC-SAI4-PI

Montáž: Montáž na DIN lištu

Max. okolní teplota: 70 °C

Min. okolní teplota: -10 °C

Hloubka: 113.6 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozšiřující modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozšiřující modul 24 V/DC

Popis

Bezpečný rozšiřující modul s 4 bezpečnými analogovými vstupy, 0 v ... 10 v, 0 mA nebo 4 mA ... 20 mA, rozhraní TBUS, až Cat 4/PL e, sil 3, zásuvná svorka Push In, součástí dodávky je konektor TBUS
