Name: Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Bezpečnostní modul 24 V/DC
Brand: Phoenix Contact
SKU: 3563995
Availability: BackOrder

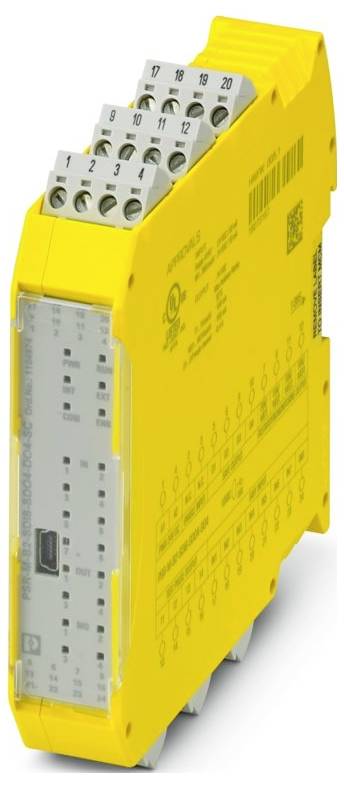

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Bezpečnostní modul 24 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 24. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 420,66 Kč / kus)

10 420,66 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: Vysokorychlostní USB 2.0
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 22,61 mm
Výška: 112,58 mm
Hloubka: 113,6 mm
Materiál pouzdra: Polyamid PA, nezesílený
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -10 °C ... 55 °C (pozor na snižování výkonu)
Okolní teplota (skladování/transport): -20 °C... 85 °C
Poznámka: Přes konektor sběrnice pro DIN lištu PSR-TBUS
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 10 Hz 150 Hz, 2g
Délka odizolování: 7 mm
Montážní poloha: Vertikálně nebo horizontálně
Maximální ztrátový výkon při jmenovitých podmínkách: 7,1 W (při max. Přípustném zatížení)
Třída ochrany III
CE: CE
Připojovací technika: Připojovací technika
Poznámka pro použití: Pouze pro průmyslové použití
Délka kabelu: Max. 100 m (na každý výstup)
Odběr proudu: typ. 12 mA (typ. U US); max. 14,7 mA (při řídícím napětí 28,8 v DC)
Jmenovité výstupní napětí: 24 v DC (napájení přes A1)
Připojení vodiče: Připojení vodiče
Spínací frekvence: Max. 1/4 x tcyklus [Hz]
Pokyny pro montáž: Pozor na snižování výkonu
Nadmořská výška: ≤ 2000 m (nad mořem)
Max. úř. věst. Vlhkost vzduchu (provoz): 95 % (bez rozmrazování)
Šok: 10 g pro Δt = 16 ms (trvalé šoky, 1000 šoky v každém směru)
Napětí 24 v DC (přes A1)
Ochranné zapojení: Sériová ochrana proti přepólování; detekce přepětí | při 33 v DC
Zobrazení stavu: 1x LED (zelená), 1x LED (oranžová), 1x LED (modrá); 4 x LED (zelená, žlutá, červená); 12 x LED (žlutá)
Rozsah výstupního napětí: 18,2 v DC... 27,8 V DC (US - 1 V)
Jméno: A1/A2
Použití: Nouzové upevnění; světelná mřížka; ochranné dveře; bezpečné vypnutí
Napájení
Barva (pouzdro): Žlutá (RAL 1018)
Spínací proud: Max. 600 mA (Δt < 10 ms)
Popis výstupu: PNP, digitální, IEC 61131-2 typ 0,1
Náběhový proud: Max. 1,1 a (Δt = 3 s pro US)
Zobrazení provozního napětí: 1x LED (zelená)
Trvalý mezní proud: 100 mA (na kanál); 400 mA (celkový proud všech výstupů)
Svodový proud: Max. 4,5 mA
Jmenovité napájecí napětí řídicího proudu US: 24 v DC -20 % / +20 % (externí zajištění, typicky 5 a)
Jmenovitý napájecí proud IS: typ. 55 mA (výstupy neaktivní); typ. 135 mA (výstupy aktivní, bez zatížení)
Bezpečnostní údaje: Bezpečnostní údaje
Počet konektorů: 1
Časy: Časy
Jmenovitý provozní režim: 100 % ED
Jmenovité rázové napětí / izolace: Viz datový list, kapitola „izolační koordinace“.
Doba filtrace 250 ms ± 2 ms (testovací pulzace > 500 ms)
Počet výstupů: 4 (digitální, PNP)
Bezpečnostní údaje: EN ISO 13849: Bezpečnostní údaje: EN ISO 13849
Úroveň výkonu (PL): e (2kanálové zapojení); d (1kanálové zapojení)
Safety Integrity Level (sil): 3 (2kanálové zapojení); 2 (1kanálové zapojení)
Bezpečnostní data: EN IEC 62061: Bezpečnostní data: EN IEC 62061
Ochrana pro vestavbu, minimální: IP54
Max. úř. věst. Vlhkost vzduchu (skladování/přeprava): 95 % (bez orosení)
Popis vstupu: Konfigurovatelný (jako výstup pro alarm nebo resetovací vstup); IEC 61131-2 typ 2
Počet vstupů: 4
Zobrazení chyb 2x LED (červená)
Rozsah vstupního napětí „0“ signál: 0 v DC... 5 V DC
Rozsah vstupního napětí „1“ signál: 11 v DC... 28,8 V/DC
Max. Kapacitní zatížení: Max. 470 nF
zasunutí: ano
Ovládání: 1 a 2 kanály
Příkon na US: typ. 1,32 W (výstupy neaktivní)
Kategorie zastavení: 0
Doba náběhu: Min. 5 s (čas člunu); max. 10 s (čas člunu)
Vstupní proud „0“ signál: < 1 mA
Max. Přípustný celkový odpor vedení: 1,2 kΩ (vstupní a reset okruh u US)
Ohmická zátěž: Min. 180 Ω (mezní trvalý proud)
Ochrana proti zkratu: Ano (omezení při 1,1 a)
Vybíjecí obvod: Ne
Doba odezvy: Viz uživatelská příručka
Rozhraní: Sběrnice pro připojení na základní modul Master, nejsou součástí dodávky
Ochrana: typ. 4 A (A1)
DIGITÁLNÍ: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITÁLNÍ: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digitální: Vstupy Reset (FBK): Digitální: Reset-vstupy (FBK)
DIGITÁLNÍ: O1, O2, O3, O4: DIGITÁLNÍ: O1, O2, O3, O4
Max. Indukční zátěž: Max. 2,4 MH
Rozsah jmenovitého výstupního napětí: 18,6 v DC... 28,2 V DC (US - 0,7 V)
Výstupní napětí ve vypnutém stavu: Max. 0,1 V.
Testovací pulsy: ≤ 200 µs (zkušební pulsní šířka); testovací pulsní frekvence = 8 x cyklus [ms]; nepovoluje žádné skluz / high testované pulsy.
DATUM A ČÍSLO ZPRÁVY: MO3, MO4
TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
Data: Servisní rozhraní: Data: Servisní rozhraní
Délka kabelu max. 3 m.
Údaje: Lokální sběrnice: Údaje: Lokální sběrnice
Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 2kanálovém zapojení
Bezpečnostní data: IEC 61508 - vysoko demand při 1kanálovém zapojení: Bezpečnostní data: IEC 61508 - high-demand při 1kanálovém zapojení

Kategorie produktu: Bezpečnostní modul

Rozhraní: Vysokorychlostní USB 2.0

Počet digitálních vstupů max.: 8

Maximální počet vstupů: 12

Počet výstupů max.: 12

Počet výstupů tranzistoru max.: 4

Provozní napětí: 24 V/DC

V: 112.58 mm

Délka: 113.6 mm

Šířka: 22.61 mm

: IP20

Rozm.: (d x š x v) 113.6 x 22.61 x 112.58 mm

Připojení: šroubové připojení

Číslo výrobce: 1104974

Typ: PSR-M-B2-SDI8-SDO4-DO4-SC

Montáž: Montáž na DIN lištu

Rozsah lineárního odporu: 1.2 kΩ

Max. okolní teplota: 55 °C

Min. okolní teplota: -10 °C

Hloubka: 113.6 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Bezpečnostní modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Bezpečnostní modul 24 V/DC

Popis

Konfigurovatelný bezpečnostní modul (základní modul), 8 bezpečných vstupů, 4 bezpečných výstupů, 4 vstupů pro reset nebo 4 výstupů pro hlášení, 4 taktů, lze rozšířit přes TBUS, až sil 3, Cat. 4/PL e, zásuvnou šroubovou svorku, konektor TBUS není součástí dodávky
