Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

Zelený modul sběrnicové lišty s několika šroubovými svorkami pro elektrické připojení, používaný v průmyslových řídicích systémech.

Schéma elektrického obvodu elektronického zařízení s vnitřní logikou a několika přípojkami. Napájení: 24V. Zobrazuje elektrický okruh a komponenty.

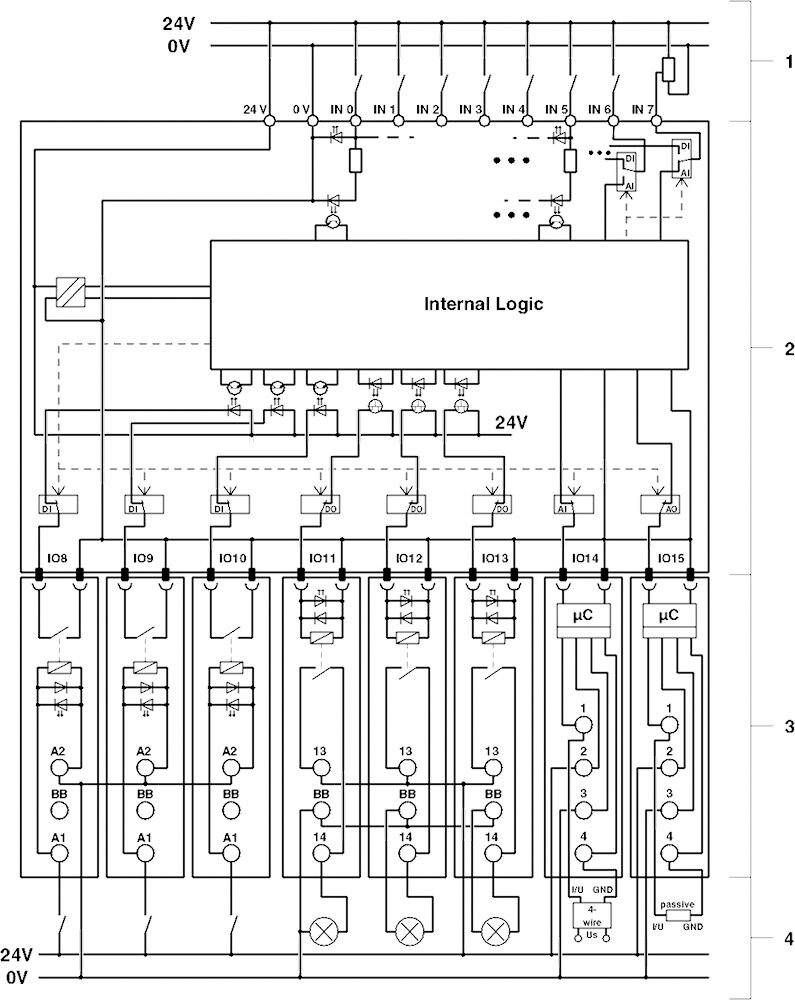

Schéma zapojení elektronické řídicí jednotky se značenými vstupy a výstupy, zobrazující vnitřní logiku a elektrické obvody při 24 V.

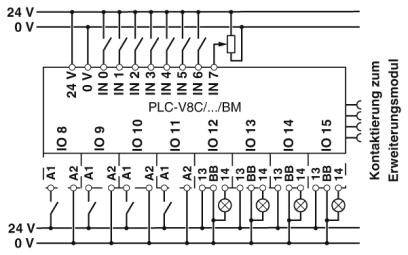

Schéma zapojení relé modulu se vstupy (IN0 až IN7) a výstupy (IO8 až IO15), s napěťovými vstupy pro 24 V a 0 V.

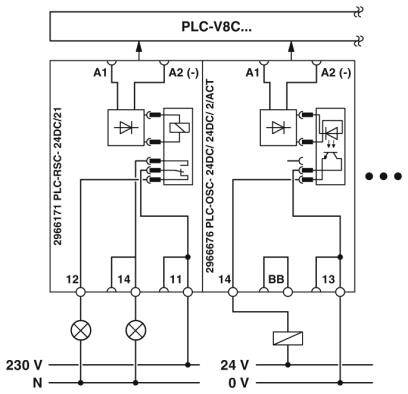

Schéma zapojení PLC modulu V8C se dvěma relé: A1 a A2 ukazují vstupy a výstupy. Dole jsou vyznačeny zdroje napětí 230 V a 24 V.

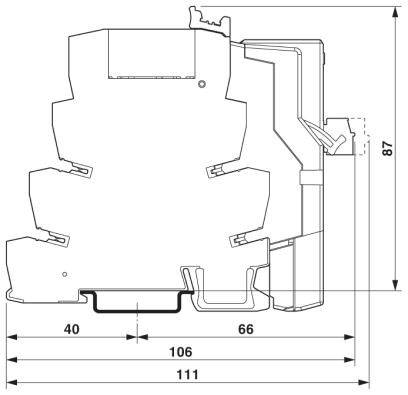

Technický výkres součásti v řezu s rozměry: šířka 106 mm, hloubka 40 mm, výška 87 mm.

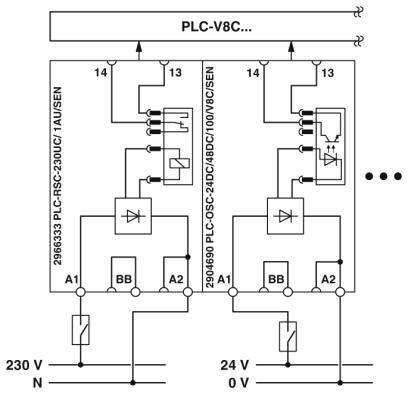

Schéma elektrického zapojení PLC systému se dvěma reléovými moduly. Zobrazuje propojení 230V a 24V elektrických okruhů, včetně pinů a popisků.

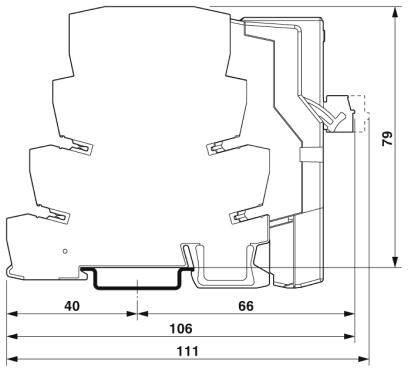

Příčný řez technickým výkresem s rozměry: šířka 111 mm, výška 79 mm, další části v 40 mm, 66 mm a 106 mm.

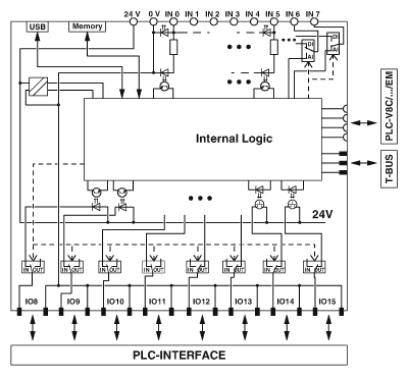

Schéma zapojení rozhraní PLC s vnitřní logikou a konektory. Zobrazuje napájení, vstupní/výstupní porty a sběrnicové připojení.

1/9

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 152,89 Kč / kus)

4 152,89 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Popis vstupu: EN 61131-2 typ 3
Počet vstupů: 8 (2 jako analogový konfigurovatelné)
Ochranné zapojení: ochrana proti přepólování
Barva: šedá
Zobrazení stavu: zelená LED
Rozsah vstupního napětí: 0 V ... 10 V
Vstupní odpor:> 3,5 kΩ
Příkon: typicky 4 mA
Počet výstupů: ≤ 8
Hodiny reálného času přesnost: ±2 s/d
Hodiny reálného času Vyrovnáavcí čas: 96 h (kondenzátor)
Montážní poloha: libovolná
Montáž poznámka: lze zapojit do 8 x PLC svorka
Délka odizolování: 9 mm
Počet konektorů: 1
Pevný průřez vodiče: 0,14 mm² ... 1,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 1,5 mm²
Průřez vodiče AWG: 26 ... 16
Bemessungsisolationsspannung: 50 V
Impulzní rázové napětí: 0,8 kV
Stupeň znečištění: 2
Kategorie přepětí: III

Kategorie produktu: I/O modul

Typ: PLC-V8C/PT-24DC/BM2

Počet analogových vstupů: 2

Počet digitálních vstupů max.: 8

Maximální počet vstupů: 8

Počet výstupů max.: 48

Připojitelné běžné spojky: 8

Počet vstupů: 8 x

Počet výstupů: 8 x

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 26.4 V/DC

Provozní napětí max.: 26.4 V/DC

Provozní napětí: 24 V/DC

V: 111 mm

Délka: 87 mm

Šířka: 50 mm

: IP20

Rozm.: (d x š x v) 87 x 50 x 111 mm

Připojovací technika: Push-in připojení

Připojení: Push-in připojení

Max. odběr proudu: 4 mA

Číslo výrobce: 2907446

Max. okolní teplota: +50 °C

Min. okolní teplota: -20 °C

Logické napětí UL: 24 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Popis

PLC logic základní logický modul, 2.generace, s 16 I/Os, lze zapojit do 8 digitálních nebo analogových PLC svorka, lze rozšířit na 48 I/Os, hodiny reálného času, Micro USB, záznam na paměťové modul a Bluetooth adaptér, Push-in

Tento text byl přeložen strojově.
