Name: Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul proudového transformátoru Primární proud 4000 A Sekundární prou
Brand: Phoenix Contact
SKU: 2209003
Availability: InStock

Elektronické zařízení se žlutým kabelem a konektorem, zobrazující elektronický propojovací systém pro průmyslové aplikace.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

36 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 979,34 Kč / kus)

9 979,34 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Proudový měnič

Vstupní proud 4000 A
Druhotný výstupní proud 1 A
Ø průchodky vodiče 140 mm

Technické parametry

Připojení: šroubové připojení
Provozní rozsah teplot: -30 °C až +80 °C (cívka), -20 °C až +70 °C (převodník)
Ochrana měřicí cívky: IP67
Ochrana měřicí převodník: IP20
Materiál krytu: PC
Cívka materiál: Elastollan
Průřez vodiče: 0,2 mm² - 2,5 mm²
Průřez vodiče AWG: 24 - 14
Délka odizolování: 7 mm
Závit: šrouby M3
Bemessungsisolationsspannung: 1000 V/AC (rms CAT III), 600 V AC (rms CAT IV)
Napájení jmenovité napětí: 24 V/DC
Maximální odběr proudu: 190 mA
Příkon: 4 W
Rozsah měření frekvence: 40 Hz - 20000 Hz
Vstupní signál: 100 mV
Vstupní impedance: 27 kΩ (nejmenší měření)
Výstupní signál: 100 mV
Výstupní signál - proud: 0 A AC - 1 A
Zátěž: 0 Ω - 1,5 Ω
Délka měřicího cívky: 450 mm
Průměr měřicí cívky: 8.3 mm
Délka vedení: 10 mm
Označení připojení: převodník strana
Utahovací moment: 0,5 Nm - 0,6 Nm

Kategorie produktu: modul proudového transformátoru

Primární proud: 4000 A

Sekundární proud: 1 A

: 1.5 VA

Ø průchodky vodiče: 140 mm

Typ: PACT RCP-4000A-1A-D140-10M

Rozm.: (d x š x v) 70.4 x 22.5 x 85 mm

Druhotný výstupní proud: 1 A

Vstupní proud: 4000 A

Kategorie měření: CAT IV 600 V

Šířka: 22.5 mm

V: 85 mm

Délka: 70.4 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Výkon

Ø průchodky vodiče

Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul proudového transformátoru Primární proud 4000 A Sekundární proud 1 A Ø průchodky vodiče:140 mm 1 ks

Objednací číslo:2209003

Doručení: Po 19. 10.

36 KsConrad Electronic

Tento produkt

4000 A

1.5 VA

140 mm

Min.: 1

Násobky: 1

9 979,34 Kč^*

Phoenix Contact PACT MCR-V2-4012-70-400-1A-1 2905883 modul proudového transformátoru Primární proud 400 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):12 x 40 mm Ø průchodky vodiče:33 mm 1 ks

Objednací číslo:2225648

Doručení: Po 19. 10.

23 KsConrad Electronic

400 A

5 VA

33 mm

Min.: 1

Násobky: 1

1 106,61 Kč^*

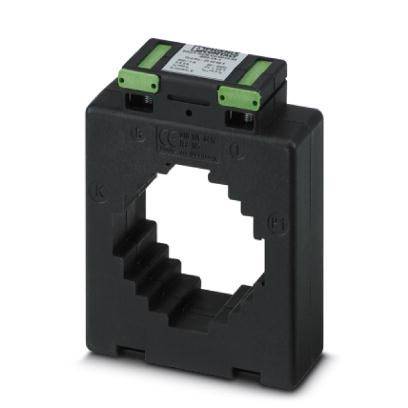

Phoenix Contact PACT MCR-V2-6015-85-800-1A-1 2905885 modul proudového transformátoru Primární proud 800 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):15 x 60 mm Ø průchodky vodiče:52 mm nástrčná montáž 1 ks

Objednací číslo:2225649

Doručení: Út 1. 12.

Conrad Electronic

800 A

2.5 VA

52 mm

Min.: 1

Násobky: 1

2 015,70 Kč^*

Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul proudového transformátoru Primární proud 4000 A Sekundární proud 1 A Ø průchodky vodiče:190 mm 1 ks

Objednací číslo:2225792

Doručení: Čt 22. 10.

Conrad Electronic

4000 A

1.5 VA

190 mm

Min.: 1

Násobky: 1

11 169,42 Kč^*

Phoenix Contact PACT RCP-4000A-1A-D95-10M 2910326 modul proudového transformátoru Sekundární proud 1 A 1 ks

Objednací číslo:2225791

Doručení: Čt 22. 10.

Conrad Electronic

1.5 VA

Min.: 1

Násobky: 1

11 169,42 Kč^*

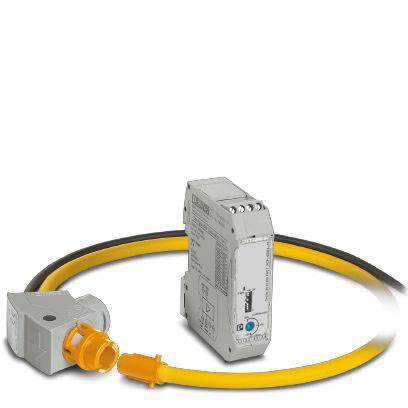

Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 modul proudového transformátoru Primární proud 4000 A Sekundární proud 1 A Ø průchodky vodiče:95 mm 1 ks

Objednací číslo:2225790

Doručení: Čt 22. 10.

Conrad Electronic

4000 A

1.5 VA

95 mm

Min.: 1

Násobky: 1

10 404,13 Kč^*

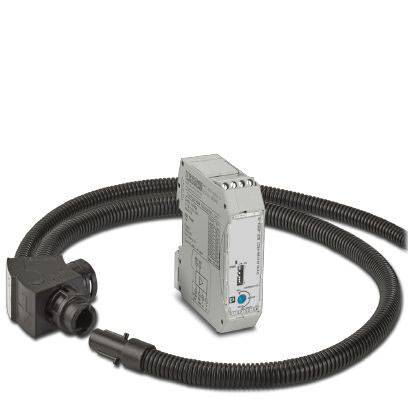

Phoenix Contact PACT RCP-4000A-1A-D190-3M-UV 1033485 modul proudového transformátoru Primární proud 4000 A Sekundární proud 1 A Ø průchodky vodiče:190 mm 1 ks

Objednací číslo:2209004

Není k dispozici

Conrad Electronic

4000 A

1.5 VA

190 mm

Min.: 1

Násobky: 1

17 549,59 Kč^*

Ke stažení

List technických údajů

List technických údajů 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul proudového transformátoru Primární proud 4000 A Sekundární prou

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul proudového transformátoru Primární proud 4000 A Sekundární prou

Popis

Sada se skládá z 1 A převodník a Rogowski-Spule s signálové vedení. Délka Rogowski-Spule: 450 mm, průměr: 140 mm. Délka vedení: 10 m. Které Rogowski-Spule měří AC proud napájecí kolejnice a silně elektrické vedení.
