Name: Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 dělicí zesilovač 1 ks
Brand: Phoenix Contact
SKU: 3579804
Availability: SoldOut

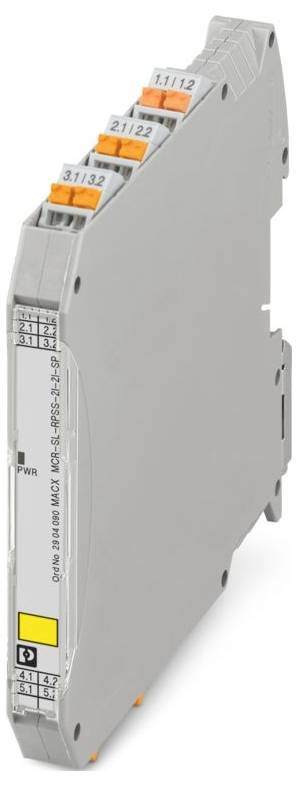

Štíhlý, šedý elektronický modul s oranžovými konektory na vrcholu a textem "MCR-S-1/5-UI-DCI-NC" na boku, používaný pro kabelové připojení.

Ilustrační obrázek

Kategorie produktu

dělicí zesilovač

Typ

MACX MCR-SL-RPSS-2I-2I-SP

Rozm.

(d x š x v) 113.7 x 12.5 x 107.9 mm

Připojení

Push-in připojení pružinovou svorkou

Výstupní signál (proud)

4 mA ... 20 mA (aktiv)

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (7 875,21 Kč / kus)

7 875,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14;24... 22 (TWIN kabelová dutinka bez plastové objímky); 20... 16 (TWIN kabelová dutinka s plastovým pouzdrem)
Šířka: 12,5 mm
Výška: 107,9 mm
Hloubka: 113,7 mm
Barva: Šedá (RAL 7042)
Materiál pouzdra: PA 6.6-FR
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20 (není hodnoceno UL)
Teplota okolí (provoz): -40 °C ... 42 °C; -40 °C... 49 °C (snižování)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (technické údaje se vztahují k nadmořské výšce ≤ 2000 m nad NN. Pro výškové polohy >2000 m nad NN viz datový list.)
Normy/předpisy: EN 61000-6-4
Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
Délka odizolování: 10 mm
ATEX: NORMA ATEX
IECEx: IECEx
Označení: d
UL, USA/Kanada: UL, USA/Kanada
Ztrátový výkon < 1,4 W (24 v DC / 20 mA)
Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
CE: CE
Certifikát: BVS PB 04-13
Signál: Signál
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Rušivé vyzařování: Rušení
Loďařský průmysl: Loďařský průmysl
Odolnost vůči rušení EN 61000-6-2
Zobrazení stavu: Zelená LED dioda (napájecí napětí)
Podporované protokoly: TVRDÉ
Galvanické oddělení vstupu a výstupu: Ano
Použití: Analogové IN
Napájení
Maximální odběr proudu: < 100 mA (24 v DC / 20 mA )
Počet kanálů: 2
Popis výstupu: Proudový výstup
Izolace: Bezpečné oddělení
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: B
HUMIDITY: B
Vibrace: A
EMC: A
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 60 v AC/DC (napájení, vstup / výstup)
Zkušební napětí: 1,5 kV AC (50 Hz, 60 s)
Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,25 m²... 0,34 m² (TWIN kabelová dutinka bez plastové objímky); 0,5 mm² ... 1,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
Bürde/výstupní zatížení proudový výstup: ≤ 450 Ω (20 mA);≤ 375 Ω (24 mA)
UKCA EX (UKEX): UKCA EX (UKEX)
CCC / Čína-EX: CCC / Čína-EX
Počet výstupů: 2
Jmenovité napájecí napětí: 24 v DC -20 % ... +25 %
Galvanické oddělení: Galvanické oddělení
Teplotní koeficient maximálně: < 0,01 %/k
Datová komunikace (Bypass): Datová komunikace (Bypass)
Tvrdé funkce: Transparentnost
Skoková odezva (10 - 90 %): < 1,3 ms (při skoku 4 mA ... 20 mA)
Chyba přenosu max.: < 0,1 % (z konečné hodnoty 20 mA)
Příkon: ≤ 2,4 W
Vstupní signál proudu: 4 mA... 20 mA
Napájecí napětí přenosu: > 16 v (20 mA)
Výstupní signál proudu: 4 mA... 20 mA (aktivní)
Výstupní chování v případě závady: < 3,6 mA (při přerušení vodiče na vstupu (podle ne 43));> 22,5 mA (při zkratu vedení na vstupu (podle ne 43))
Rozsah upozornění při přetížení / signál přetížení: 0 mA... 24 mA
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Počet vstupů: 2
EX-Installation (EPL): GC; div. 2
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Chování při přenosu signálu: In = Out
Signál: Proud: Signál: Proud
Typicky chyba přenosu: < 0,05 % (z konečné hodnoty 20 mA)
Rozsah nadmořské výšky (≤ 2000 m): Rozsah nadmořské výšky (≤ 2000 m)
Rozsah nadmořské výšky (≤ 3000 m): Rozsah nadmořské výšky (≤ 3000 m)
Výškový > rozsah: 4000 m... 5000 m
Rozsah nadmořské výšky (≤ 4000 m): Rozsah nadmořské výšky (≤ 4000 m)
Rozsah nadmořské výšky (≤ 5000 m): Rozsah nadmořské výšky (≤ 5000 m)
Úroveň výkonu (ISO 13849): Úroveň výkonu (ISO 13849)
Galvanické oddělení vstup/výstup, napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu, napájení IEC/EN 61010-1
Galvanické oddělení výstup 1/výstup 2/ napájení: Galvanické oddělení výstup 1/výstup 2/ napájení

Typ: MACX MCR-SL-RPSS-2I-2I-SP

Kategorie produktu: dělicí zesilovač

Rozm.: (d x š x v) 113.7 x 12.5 x 107.9 mm

Připojení: Push-in připojení pružinovou svorkou

Výstupní signál (proud): 4 mA ... 20 mA (aktiv)

Vstupní signál (proud): 4 mA ... 20 mA

Obsah: 1 ks

Šířka: 12.5 mm

V: 107.9 mm

Délka: 113.7 mm

Max. okolní teplota: 49 °C

Min. okolní teplota: -40 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 19.2 V DC ... 30 V DC

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Hloubka: 113.7 mm

: IP20

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 dělicí zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 dělicí zesilovač 1 ks

Popis

2kanálový izolační zesilovač napájení pro provoz 2vodičových měřících převodníků, vstup: 4... 20 mA (napájení), výstup: 4... 20 mA (aktivní), obousměrný přenos digitální transparentnosti HART, připojení Push In, sil, PL.
