Name: Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 dělicí zesilovač 1 ks
Brand: Phoenix Contact
SKU: 3582751
Availability: SoldOut

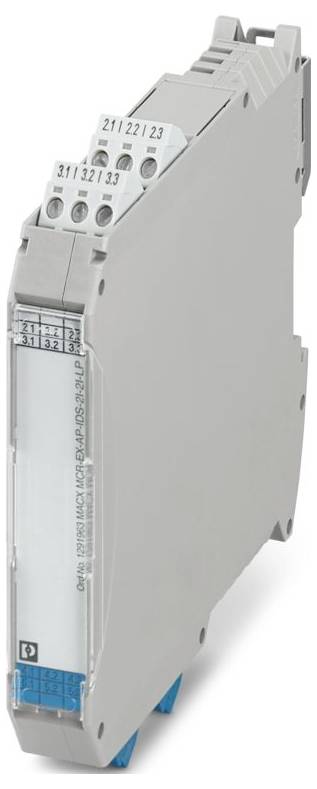

Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 dělicí zesilovač 1 ks-0

Ilustrační obrázek

Kategorie produktu

dělicí zesilovač

Vstupní signál max. (proud)

40 mA

Typ

MACX MCR-EX-AP-IDS-2I-2I-LP

Rozm.

(d x š x v) 113.7 x 17.5 x 112.5 mm

Připojení

šroubovací

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (8 227,27 Kč / kus)

8 227,27 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Šířka: 17,5 mm
Výška: 112,5 mm
Hloubka: 113,7 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PA 6.6
Okolní podmínky: Okolní podmínky
Ochrana: IP20 (svorky); IP30 (pouzdro)
Teplota okolí (provoz): -20 °C ... 70 °C (samostatný přístroj: Montážní poloha libovolná); -20 °C... 70 °C (skupinová montáž: Vertikální nosná lišta bez proudění vzduchu); -20 °C... 70 °C (skupinová montáž: Vertikální nosná lišta s cirkulací vzduchu); -20 °C... 70 °C (skupinová montáž: Horizontální nosná lišta bez proudění vzduchu); -20 °C... 70 °C (skupinová montáž: Horizontální nosná lišta s cirkulací vzduchu)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC/EN 60079-11
Způsob montáže: NS 35/15, NS 35/7,5
Přípustná vlhkost vzduchu (provoz): ≤ 95 % (bez rozmrazování)
Délka odizolování: 7 mm
Montážní poloha: Svislá, vodorovná
Poznámka k provozu: Montážní podmínky ovlivňují okolní teplotu.
Provozní návod k obsluze.
Max. Vnitřní indukčnost li: Zanedbatelná
ATEX: NORMA ATEX
IECEx: IECEx
Označení: 3
Ztrátový výkon: ≤ 0,2 W (při 20 mA, na kanál); ≤ 0,6 W (při 40 mA, na kanál)
Rozsah napájecího napětí: Napájení pomocí smyčky, není zapotřebí externí napájení
Poznámka k použití: Přesnost, typické údaje v % měřicího rozsahu (20 mA) při un, 23 °C.
Elektromagnetická kompatibilita: Zkoušena podle následujících norem a předpisů: EN 61326-1 pro průmyslové použití, NAMUR ne 21
Podporované protokoly: TVRDÉ, transparentní
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Počet kanálů: 2
Ochrana proti přepólování: Ano
Popis výstupu: Jiskrově bezpečný
Jmenovité izolační napětí: 375 VPP
Zkušební napětí 500 v (50 Hz, 60 s)
Bezpečnostní údaje: Bezpečnostní údaje
Max. Výstupní napětí Uo: 25 V.
Max. Výstupní proud IO: 99 mA
Max. Výstupní výkon po 613 mW
Maximální bezpečnostní napětí okolo 253 v AC
Zátěž/výstupní zátěž proudový výstup: ≤ 800 Ω (20 mA)
Počet výstupů: 2
Galvanické oddělení: 4-cestné oddělení
Koeficient teploty typický: ≤ 0,1 % (10 k)
Datová komunikace (Bypass): Datová komunikace (Bypass)
Vstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA (s HART); 0 mA... 40 mA (funkce)
Výstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA (s HART); 0 mA... 40 mA (funkce)
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Počet vstupů: 2
EX-Installation (EPL): GC
Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
Galvanické oddělení vstup 1 / vstup 2: Galvanické oddělení vstup 1 / vstup 2
EX i-elektrické obvody (EPL): GA; DA; mA
Max. Vnitřní kapacita CI: Zanedbatelná
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Chování při přenosu signálu: In = Out
Galvanické oddělení výstup 1 / výstup 2: Galvanické oddělení výstup 1 / výstup 2
IIa (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 28 mH / 2,97 μF
IIC (jednoduchý elektrický obvod): Max. Vnější indukčnost LO / max. Vnější kapacita co: 2,5 mH / 110 nF
I (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 46 mH / 4,87 μF
Signál: Proud: Signál: Proud
IIB (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 11 mH / 840 nF
Napětí naprázdno: 25 V
Detekce chyb vedení: 0 mA (přerušení vedení);≤ 1 mA (chování vstupního proudu)
Pokles napětí 1 v (konstantní)
Chyba linearity: ≤ 0,25 % (v případě ručitele = 0 Ω)

Typ: MACX MCR-EX-AP-IDS-2I-2I-LP

Kategorie produktu: dělicí zesilovač

Vstupní signál max. (proud): 40 mA

Rozm.: (d x š x v) 113.7 x 17.5 x 112.5 mm

Připojení: šroubovací

Výstupní signál (proud): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Vstupní signál (proud): 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)

Obsah: 1 ks

Šířka: 17.5 mm

V: 112.5 mm

Délka: 113.7 mm

Max. okolní teplota: 70 °C

Min. okolní teplota: -20 °C

Napájecí napětí U(B): schleifengespeist. keine externe Versorgung notwendig

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Hloubka: 113.7 mm

: IP20

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 dělicí zesilovač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 dělicí zesilovač 1 ks

Popis

EX i-výstupní transformátor pro oddělení a přenos 0 mA / 4 mA ... 20 mA signály jiskrově bezpečné v oblasti ohrožené výbuchem. Vhodné pro detektory požáru a plynu. Počet kanálů: 2, transparentní HART, napětí naprázdno: 25 v, standardní konfigurace, Loop powered, 4-cestné oddělení, Safety Integrity Level (sil, IEC 61508): 3, šroubové připojení

Tento text byl přeložen strojově.
