Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline svorka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Zelený elektronický modul od Phoenix Contact, model ELR H3-I, určený pro použití v průmyslových řídicích systémech.

Schéma zapojení modulu SUPI 4 s mikrokontrolerem, supervizorem, multiplexerem a přípojkami pro 24V napájení. Sběrnicové vedení nahoře, uzemnění dole.

Zelený starý mobilní telefon s numerickou klávesnicí, kulatým reproduktorem nahoře a slovem 'EIN-MÜ' na displeji.

Technický výkres bočního řezu profilu. Rozměry: 119,8 mm šířka a 71,5 mm výška. Linie a struktury jsou patrné.

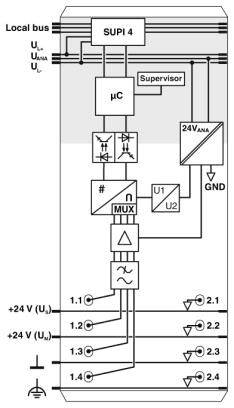

Schématické zapojení znázorňuje mikroprocesor s připojeními k dozorové jednotce, multiplexeru a několika vstupně-výstupním portům, včetně +24V a GND.

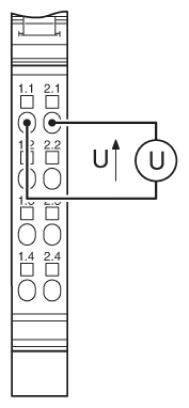

Diagram elektrického schématu s označeními napětí (U) a polarizovaných elektronických součástek.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 450,41 Kč / kus)

3 450,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Popis vstupu: single ended vstupy, napětí
Počet vstupů: 4
Barva: zelená
Čistá hmotnost: 69 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Přenosová rychlost: až 500 kBit/s
Příkon: typ. 0,8 W
Rozlišení A/D převodník 12 bit

Kategorie produktu: inline svorka

Typ: IB IL AI 4/U/0-10-ECO

Počet analogových vstupů: 4

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 7.5 V/DC

V: 119.8 mm

Délka: 71.5 mm

Šířka: 12.2 mm

: IP20

Rozm.: (d x š x v) 71.5 x 12.2 x 119.8 mm

Připojovací technika: 2žilový

Připojení: Inline posunování dat

Max. odběr proudu: 60 mA

Číslo výrobce: 2702496

Montáž: Nosná lišta

Max. okolní teplota: +55 °C

Min. okolní teplota: 0 °C

Logické napětí UL: 7.5 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline svorka 7.5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 inline svorka 7.5 V/DC

Popis

4 analogové vstupní kanály. Připojení senzorů v 2vodičové technice. Rozsah napětí: 0 V ... 10 V. formát dat: Normierte zobrazení. Rozlišení: 12 bit Dioagnostické zobrazení.

Tento text byl přeložen strojově.
