Phoenix Contact EV-T2M3SOW-3AC20A-0,7M2,5E Sada kabelů pro elektromobily typ 2 Mode 3 20 A 16.63 kW

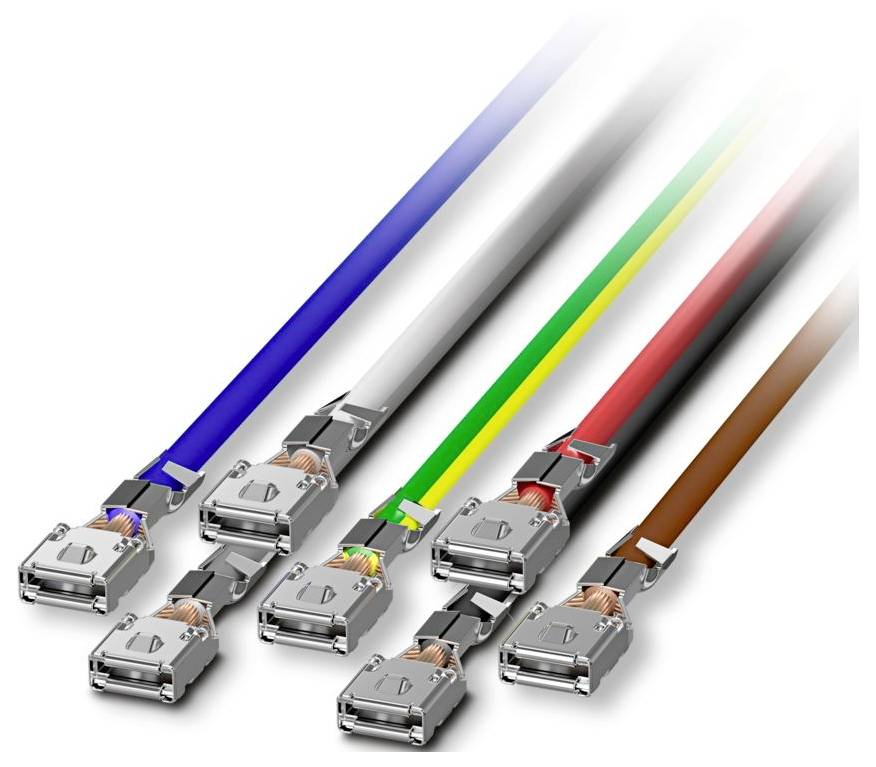

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 7. 9.

16 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (255,37 Kč / kus)

255,37 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Typ nabíjecího proudu: 3-fázový AC
Nabíjecí proud 20 a AC (3-fázový)
Nabíjecí výkon 16,63 kW (3-fázový)
Třída nabíjecího výkonu: 11 kW (20 a, 3-fázový)
Provozní napětí: typ. 400 V/AC
Přiřazení pinů (výkonové kontakty):
Typ připojení: Konektor, oddělitelný
POČET: 5 (L1, L2, L3, N, PE)
Jmenovité napětí 480 v/AC
Jmenovitý proud 20 a AC
Přiřazení pinů (signálové kontakty):
Typ připojení: Konektor, oddělitelný
Počet: 2 (CP, PP)
Jmenovité napětí 30 v/AC
Jmenovitý proud 2 A
Materiál (povrch kontaktů): Stříbrná
Typ vedení: Jednotlivé žíly
Konstrukce kabelu: 5 x 2,5 mm² + 2 x 0,5 m²

Kategorie produktu: Sada kabelů pro elektromobily

Nabíjecí zástrčka: typ 2

Režim nabíjení: Mode 3

Nabíjecí proud: 20 A

Nabíjecí výkon: 16.63 kW

Jmenovité napětí: 480 V/AC

Délka kabelu: 0.7 m

Provozní teplota: -30 °C... 50 °C

Zkušební značky: IEC 62196-2

Délka: 0.7 m

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3565529 Phoenix Contact EV-T2M3SOW-3AC20A-0,7M2,5E Sada kabelů pro elektromobily typ 2 Mode 3 20 A 16.63 kW

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3565529 Phoenix Contact EV-T2M3SOW-3AC20A-0,7M2,5E Sada kabelů pro elektromobily typ 2 Mode 3 20 A 16.63 kW

Popis

CHARX connect modulární, typ 2, sada kabelů pro nabíjecí zásuvku infrastruktury, 20 a, 480 v AC, příslušenství, jednotlivé žíly, délka: 0,7 m, zásuvná montáž, s plochou dutinkou na jedné straně, výhradně pro připojení na napájecí zásuvky pro infrastrukturu generace 2 od Phoenix Contact Phoenix Contact, IEC 62196-2.

Vedení s plochou dutinkou na jedné straně pro montáž na zásuvky infrastruktury, pro nabíjení střídavým proudem (AC) elektrických vozidel (EV), pro instalaci na nabíjecí stanice pro elektromobilitu (EVSE).
