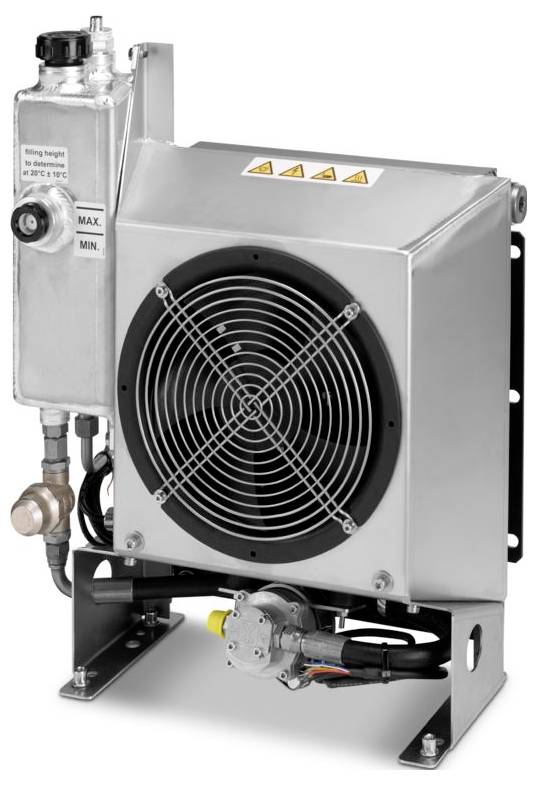

Ilustrační obrázek
Phoenix Contact EV-HPC-PCU-01 Chladicí jednotka Typ 1 & Typ 2 Mode 4
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Technické parametry
- Nabíjecí standard: CCS typ 1, CCS typ 2
- Režim nabíjení: Mód 4
- Chlazení: Chladicí systém kapalného vzduchu (pasivní), polouzavřený chladicí okruh
- Chladicí kapalina: 50 % vody, 50 % glykolu (glysofor N)
- Rozsah hlasitosti: ≤ 60 db(a) (při volném systému a vzdálenosti 1 m)
- Napájecí napětí: 24 v DC (ventilátor), 24 v DC (čerpadlo)
- Rozsah řídicího napětí: 0,00 v DC... 10,00 V DC (VENTILÁTOR); 0,00 V DC... 10,00 v DC (čerpadlo)
- Odběr proudu: Max. 1,97 a (ventilátor), max. 1,8 a (čerpadlo)
- Funkční rozhraní: Chladicí okruh:
- Rozhraní: Rychlospojky, přítok a zpětné proudění, pro hadice s vnějším průměrem 12 mm
- Funkční rozhraní: Ventilátor
- Konstrukce kabelu: 4 x 0,5 mm²
- Jednotlivá žíla: Napájení RD, referenční hmotnost BU, výstup otáček WH, řídicí vstup YE
- Funkční rozhraní: Čerpadlo:
- Konstrukce kabelu: 2x 0,34 mm² + 5 x 0,14 m²
- Jednotlivá žíla: Napájení RD, referenční hmotnost BK, vypínací signál motor GN, výstup otáček BN, řídicí vstup YE, RS-485 Modbus WH použitelné pouze ve výrobě, RS-485 Modbus využitelné pouze ve výrobě
- Funkční rozhraní: Senzor hladiny:
- Připojení: Zástrčka, rovná, M12 A.
- Materiál (kryt): Hliník, nerezová ocel
- Délka kabelu 1,5 m (ventilátor), 1,5 m (čerpadlo)
- Chladicí výkon: Cca 0,06 kW/k (při 2 l/min)
- Objemový průtok: Cca 2 l/min (při 1 barech)
- Druh ochrany (ventilátor): IP55 (ventilátor)
- Druh krytí (čerpadlo): IP65 (čerpadlo)
- Kategorie produktu
Chladicí jednotka
- Nabíjecí zástrčka
Typ 1 & Typ 2
- Režim nabíjení
Mode 4
- Délka kabelu
1.5 m
IP55
IP65
- Provozní teplota
-20 °C 50 °C
- Délka
1.5 m
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3567208 Phoenix Contact EV-HPC-PCU-01 Chladicí jednotka Typ 1 & Typ 2 Mode 4
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3567208 Phoenix Contact EV-HPC-PCU-01 Chladicí jednotka Typ 1 & Typ 2 Mode 4
Popis
CHARX connect, CCS typ 1, CCS typ 2, chladicí jednotka, příslušenství, délka 1,5 m, s ventilátorem s proměnnými otáčkami, s čerpadlem s proměnlivým počtem otáček, pro chlazení chladicí kapaliny Phoenix Contact Phoenix Contact-HPC-DC nabíjecí kabel.
