Ilustrační obrázek

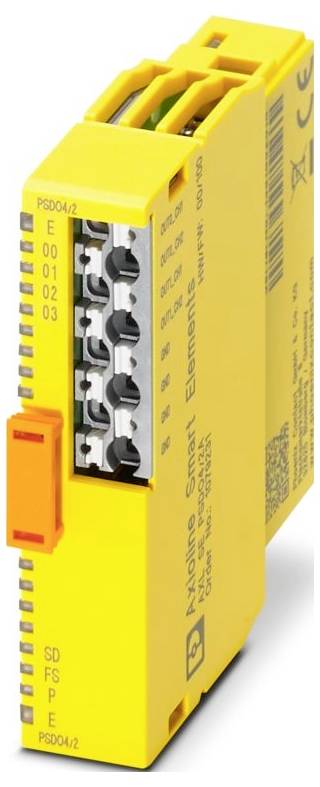

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Bezpečnostní modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (4 718,18 Kč / kus)
4 718,18 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž (slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie II (IEC 60664-1)
- Stupeň znečištění 2 (EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Vzdušné a povrchové cesty: IEC 60664-1
- Montážní poloha: libovolná
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: typ. 871 mW
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupní napětí: 24 V / DC
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 108 kPa
- Druh provozu: Profi Safe 2.4, Profi Safe 2.6.1
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 21 mA (napájení z UP 19,2 v DC, všechny výstupy nastaveny, bez napájení aktuátorů)
- Jmenovité výstupní napětí: 24 V DC
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | napájení elektronickým (35 v, 0,5 s); ochrana proti přepólování napájecí napětí | přes systém, ve kterém používáte inteligentní Smart prvek
- Použití: Funkční bezpečnost; Profi Safe; výhradně pro připojení na Phoenix Contact nebo Siemens ovládání
- Tlak vzduchu (skladování/přeprava): 66 kPa... 108 kPa
- Poznámka k druhu připojení: Dbejte na informace v kapitole průřezů vodičů a na odizolované a zásuvné délky.
- Přenos média: Měď
- Výstupní proud: Max. 2 a (na výstup)
- Popis výstupu: EN 61131-2
- Počet výstupů: 2 (2kanálové osazení); 4 (obsazení 1 kanálu)
- Označení výstupu: Bezpečné digitální výstupy
- Příkon: Max. 900 mW; min. 403 mW
- Digitální: Digitální:
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Zabezpečení: Externí zabezpečení pomocí systému Smart Element
- Výstupní napětí ve vypnutém stavu: < 5 V.
- Modul
- Vstupní adresa: 5 byte (Profi Safe 2.6.1)
- Výstupní adresa: 6 byte (Profi Safe 2.6.1)
- Jmenovité zatížení induktivní: 48 VA (1 H, 12 Ω, při jmenovitém napětí)
- Odporová jmenovitá zátěž: 48 W (12 Ω, při jmenovitém napětí)
- Odolnost proti zpětnému napětí proti krátkým impulzům: ne
- Chování při indukční přetížení: Výstup lze zničit
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Maximální výstupní proud na modul: 4 A.
- Zatížení min: 1,5 kΩ (při jmenovitém napětí)
- Výstupní proud ve vypnutém stavu: < 2 mA
- Spínací frekvence: 1 Hz (0,2 Hz při > 1 a)
- Chování při přetížení: Vypnutí dotčeného výstupu, obnovení funkce potvrzením
- Maximální výstupní proud na kanál: 2 A.
- Potenciály: Potenciály
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Periferie: Periferie
- Stupeň ochrany místa instalace: Min. IP54
- Kategorie produktu
Bezpečnostní modul
- Typ
AXL SE PSDO4/2 2A
- Počet výstupů max.
4
- Počet výstupů
4 x
- Proudový výstupní signál
2 A
- Max. výstupní proud na kanál
2 A
- Napěťový výstupní signál
24 V
- Provozní napětí
24 V/DC
5 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
120 mA
- Číslo výrobce
1079231
- Provedení
Modulární
- Montáž
Zástrčná montáž (Smart Smart Element slot)
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Bezpečnostní modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Bezpečnostní modul 24 V/DC, 5 V/DC
Popis
Axioline Smart Elements, modul digitálního výstupu, funkční bezpečnost, Profi Safe, výhradně pro připojení k řízení Phoenix Contact nebo Siemens, bezpečné digitální výstupy: 2 (2kanálové osazení), 4 (jednokanálové obsazení), 24 v DC, 2 a, připojovací technika: 2 vodiče, stupeň krytí: IP20
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
