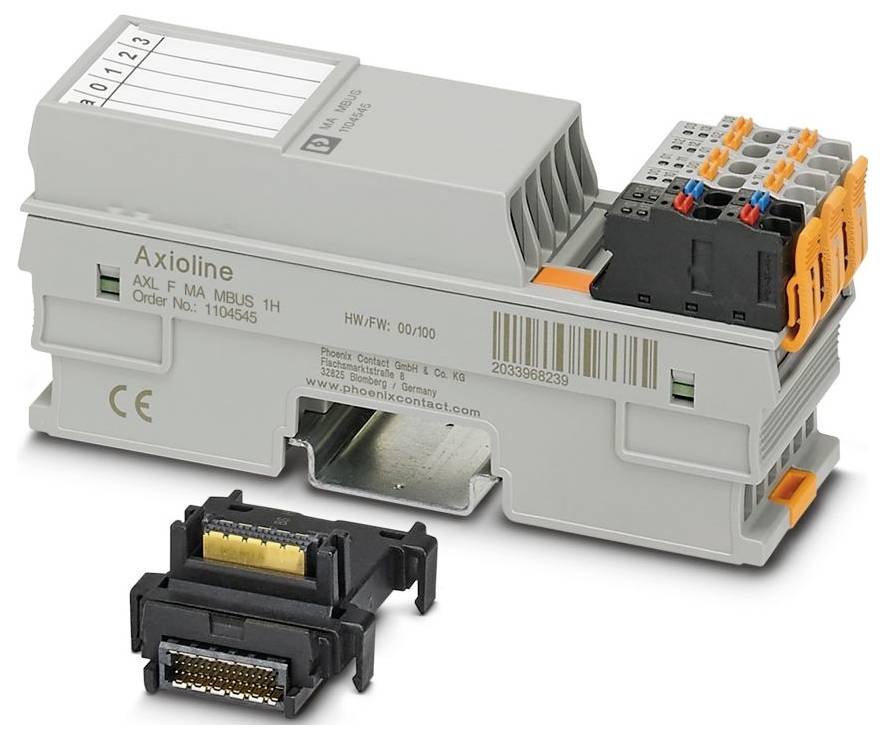

Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikační modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 764,46 Kč / kus)
9 764,46 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 35 mm
- Výška: 126,1 mm
- Hloubka: 54 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- Přenosová rychlost: 300 bit/s... 38400 bit/s (parametrizované)
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Max. odběr proudu: 410 mA
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | paralelní dioda s externím zabezpečením 5 A.
- Fyzika přenosu: Měď
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Zvláštní vlastnosti: Pro připojení zařízení se sběrnicí M
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 24 v DC
- Datové bity: 8
- Modul
- Místo zadání: 20 bajtů
- Výstupní adresa: 20 byte
- Potřeba dat o parametrech: 1bajt
- Vyžaduje konfigurační data: 7 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 50 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Stop bity: 1
- Vstupní vyrovnávací paměť: 1 kB
- Výstupní buffer: 1 kB
- Potenciály: Napájení (UI): Potenciály: Napájení (UI)
- M-BUS: M-BUS
- Zkušební napětí: Napájení 5 v (logické) / M-BUS: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / M-Bus: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: M-BUS / funkční uzemv: 500 v AC, 50 Hz, 1 min
- Kategorie produktu
Komunikační modul
- Typ
AXL F MA MBUS 1H
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
54 mm
- Šířka
35 mm
IP20
- Rozm.
(d x š x v) 54 x 35 x 126.1 mm
- Připojení
Push-in připojení
- Max. odběr proudu
410 mA
- Číslo výrobce
1104545
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Hloubka
52.59 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikační modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikační modul 24 V/DC, 5 V/DC
Popis
Axiální modul F, M-Bus-Master, rozhraní M-Bus, k připojení zařízení M-Bus, rychlost přenosu v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým bloku a Axioline F zástrček
