Name: Phoenix Contact 3273438 šedá 8 ks
Brand: Phoenix Contact
SKU: 2226062
Availability: BackOrder

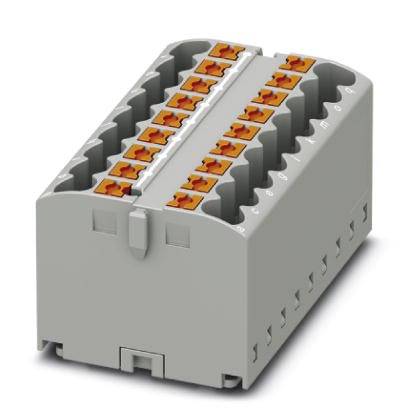

Šedý elektrický konektor se dvěma řadami červeno-oranžových páčkových svorek a několika možnostmi připojení.

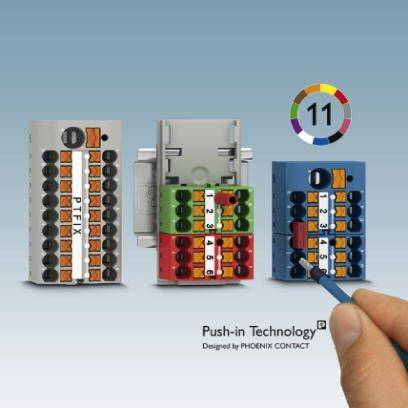

Tři připojovací svorkovnicové moduly v šedé, červeno-zelené a modré barvě, označené "PTFIX". Pero ukazuje na modrý modul. Nahoře vpravo číslo "11".

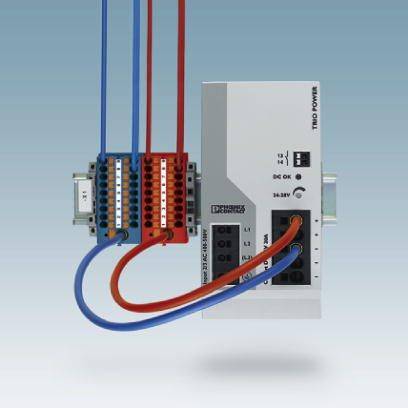

Spínaný zdroj s několika kabelovými přípojkami v různých barvách, který se používá pro napájení elektronických zařízení.

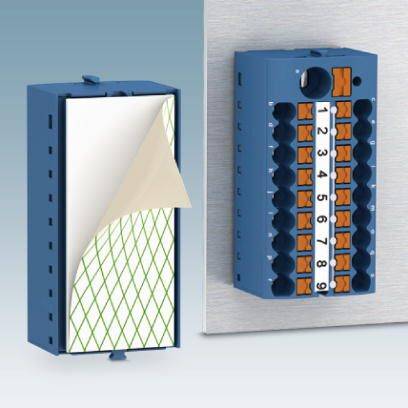

Modrý elektrický připojovací modul s očíslovanými svorkovými místy od 1 do 12, vedle něj rozložená ochranná fólie.

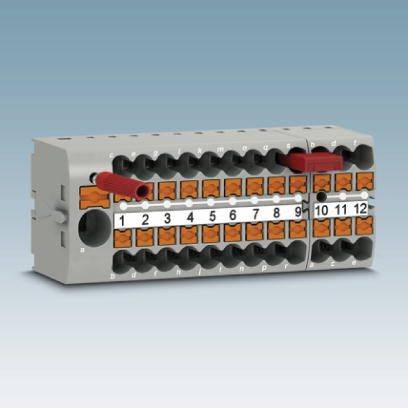

Připojovací svorkovnice s dvanácti očíslovanými zdířkami, dva červené kabely jsou zapojeny. Primárně určeno pro elektrické spoje.

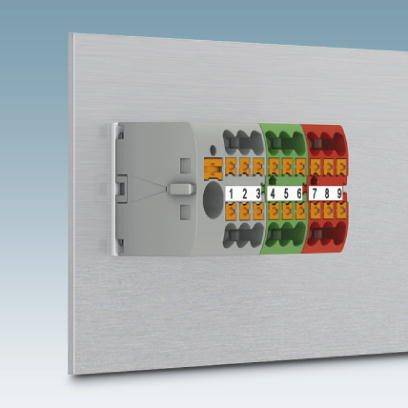

Konstrukční díl namontovaný na kovovém podkladu s barevně kódovanými sloty (šedá, oranžová, zelená, červená), číslovanými od 1 do 9.

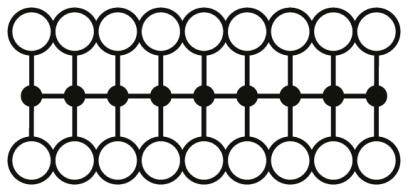

Schéma žebříku ve tvaru had s pravidelně se střídajícími kruhovými uzly ve dvou řadách, propojené horizontálními a diagonálními čárami.

1/7

Ilustrační obrázek

Druh obalu

Piece

Barva

šedá

AWG max.

Odizolovaná délka

8 mm

Délka izolace (max.)

10 mm

Datasheety: (PDF)

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 8 ks)

Celková cena (219,53 Kč / kus)

1 756,20 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost podle UL 94: V0
Šířka: 46,9 mm
Počet pater: 1
Počet konektorů: 18
Potenciály: 1
Izolační: PA
Impulzní rázové napětí: 6 kV
Stupeň znečištění: 3
Kategorie přepětí: III
Izolační skupina: I
Maximální ztrátový výkon při Nennbedingung: 0,77 W (hodnota se vztahuje na jeden připojovací blok a vervielfaltigt nastavit podle rozmístění)
Zatěžovací proud maximálně: 32 A
Otevřené boční stěna: ne
Celkový proud maximálně: 48 A

Druh obalu: Piece

Barva: šedá

AWG max.: 12

Odizolovaná délka: 8 mm

Délka izolace (max.): 10 mm

Rozm.: (d x š) 28.6 mm x 46.9 mm

Připojení: pružinové připojení

Barva připojovacího prvku: šedá

Číslo výrobce: 3273438

Obsah: 8 ks

Materiál: polyamid

Jmenovité napětí: 450 V

Jmenovitý proud: 24 A

Jmenovitý proud - filtr: 24 A

Pólů: 18

Šířka: 46.9 mm

Délka: 28.6 mm

Typ: PTFIX 18X2,5-G GY

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.14 mm²

Průřez pevný (min.): 0.14 mm²

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Barva

Obsah

Pevný průřez (max.)

Flexibilní průměr (max.)

Průřez pevný (min.)

Průřez flexibilní (min.)

Phoenix Contact 1028067 šedá 50 ks

Objednací číslo:2208990

Doručení: Po 19. 10.

647 Set(y)Conrad Electronic

24 A

šedá

50 ks

4 mm²

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 144,63 Kč^*

Phoenix Contact 1028068 modrá 50 ks

Objednací číslo:2208991

Doručení: Po 19. 10.

328 Set(y)Conrad Electronic

24 A

modrá

50 ks

4 mm²

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 144,63 Kč^*

Phoenix Contact 1028069 červená 50 ks

Objednací číslo:2208992

Doručení: Po 19. 10.

229 Set(y)Conrad Electronic

24 A

červená

50 ks

4 mm²

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

900,00 Kč^*

Phoenix Contact 1028360 šedá 50 ks

Objednací číslo:2208993

Doručení: Po 19. 10.

29 Set(y)Conrad Electronic

32 A

šedá

50 ks

6 mm²

4 mm²

0.2 mm²

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 1045923 šedá 50 ks

Objednací číslo:2209020

Brzy k dispozici

Conrad Electronic

17.5 A

šedá

50 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

772,73 Kč^*

Phoenix Contact 1045929 červená 50 ks

Objednací číslo:2209021

Doručení: Po 19. 10.

412 Set(y)Conrad Electronic

17.5 A

červená

50 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 032,23 Kč^*

Phoenix Contact 1045931 žlutá 50 ks

Objednací číslo:2209022

Doručení: Po 19. 10.

15 Set(y)Conrad Electronic

17.5 A

žlutá

50 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 078,51 Kč^*

Phoenix Contact 1045937 černá 50 ks

Objednací číslo:2209023

Doručení: Po 19. 10.

101 Set(y)Conrad Electronic

17.5 A

černá

50 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

1 032,23 Kč^*

Phoenix Contact 1046961 šedá 20 ks

Objednací číslo:2209027

Doručení: Po 19. 10.

61 Set(y)Conrad Electronic

17.5 A

šedá

20 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

2 632,23 Kč^*

Phoenix Contact 1046962 modrá 20 ks

Objednací číslo:2209028

Doručení: Po 19. 10.

74 Set(y)Conrad Electronic

17.5 A

modrá

20 ks

2.5 mm²

1.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

2 632,23 Kč^*

Ke stažení

List technických údajů

List technických údajů 2226062 Phoenix Contact 3273438 šedá 8 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2226062 Phoenix Contact 3273438 šedá 8 ks

Popis

Až 80 % času výhodou díky smontovaná bloky bez ručního přemostění stávající. Připojení vodiče probíhá bez nářadí díky Push-in technologii přímého zasunutí. Jednoznačná zapojení díky elf různých barevných kombinacích. Flexibilní použití díky montáž na lištu, přímá montáž nebo lepením. Až 50% úspora místa na nosné liště příčným montáž.

Tento text byl přeložen strojově.
