Name: Phoenix Contact 2906840 TTC-6-MOV-C-120AC-UT-I zařízení s přepěťovou ochranou Piece 1 ks
Brand: Phoenix Contact
SKU: 2225668
Availability: BackOrder

Spínací zařízení od Phoenix Contact, model T10-C-N/UC-120AC-01-I, určené pro elektrické propojení, s produktovými informacemi na povrchu.

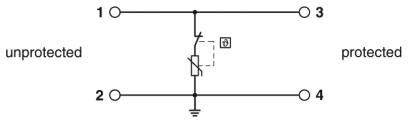

Přehledné schéma zobrazuje elektronický obvod. Vlevo "nechráněno" a vpravo "chráněno", se symbolem uzemnění.

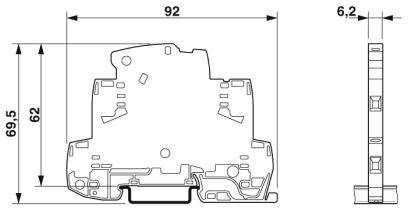

Technický výkres držáku komponenty s rozměry: šířka 92 mm, výška 69,5 mm a hloubka 6,2 mm. Pohled zepředu a z boku.

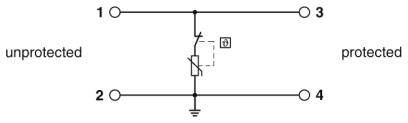

Elektrické schéma: Symbol ochranné diody mezi svorkami 1 a 3 ukazuje směr ochrany z nechráněného do chráněného stavu.

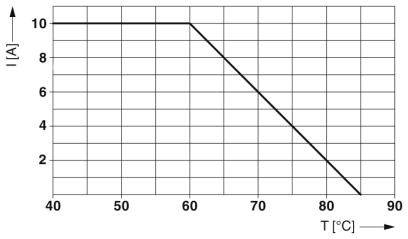

Graf znázorňuje proud (I v ampérech) v závislosti na teplotě (T ve °C). Proud zůstává konstantní na hodnotě 10 A až do 60 °C, poté lineárně klesá na 0 A při 80 °C.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

502 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (465,00 Kč / kus)

465,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Způsob montáže: Nosná lišta: 35 mm
Materiál pouzdra: PBT
Třída hořlavosti podle UL 94: V-0
Konstrukce: Jednodílný modul nosné lišty
Hlášení s přepěťovou ochranou vadná: Optická
Maximální trvalé napětí UC: 150 v DC
Proud ochranného vodiče IPE: ≤ 100 µA
Typ připojení: Šroubové připojení

Kategorie produktu: zařízení s přepěťovou ochranou

Jmenovité napětí: 120 V/AC

Provozní teplota: -40 °C až +85 °C

: IP20

Číslo výrobce: 2906840

Barva: dopravní šedá

Rozm.: (š x v x h) 92 x 92 x 69.5 mm

Šířka: 92 mm

V: 92 mm

Hloubka: 69.5 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Kategorie produktu

Phoenix Contact 2906840 TTC-6-MOV-C-120AC-UT-I zařízení s přepěťovou ochranou Piece 1 ks

Objednací číslo:2225668

Doručení: Po 9. 11.

502 KsConrad Electronic

Tento produkt

120 V/AC

zařízení s přepěťovou ochranou

Min.: 1

Násobky: 1

465,00 Kč^*

Phoenix Contact 2905342 VAL-SEC-T2-2C-350 svodič přepětí 20 kA 1 ks

Objednací číslo:2225633

Doručení: Po 9. 11.

19 KsConrad Electronic

240 V/AC

svodič přepětí

Min.: 1

Násobky: 1

3 305,00 Kč^*

Phoenix Contact 2905346 VAL-SEC-T2-350-P zástrčka s přepěťovou ochranou 20 kA 1 ks

Objednací číslo:2225634

Doručení: Po 9. 11.

49 KsConrad Electronic

240 V/AC

zástrčka s přepěťovou ochranou

Min.: 1

Násobky: 1

1 205,00 Kč^*

Phoenix Contact 2905350 VAL-SEC-T2-2C-175-FM svodič přepětí 20 kA 1 ks

Objednací číslo:2225635

Doručení: Po 9. 11.

6 KsConrad Electronic

120 V/AC

svodič přepětí

Min.: 1

Násobky: 1

3 785,00 Kč^*

Phoenix Contact 2905353 VAL-SEC-T2-3C-175-FM svodič přepětí 20 kA 1 ks

Objednací číslo:2225636

Doručení: Pá 13. 11.

Conrad Electronic

120 V/AC

svodič přepětí

Min.: 1

Násobky: 1

5 585,00 Kč^*

Phoenix Contact 2907390 FLT-SEC-P-T1-3C-264/50-FM kombinovaný chránič proti přepětí 50 kA 1 ks

Objednací číslo:2225709

Doručení: Po 9. 11.

115 KsConrad Electronic

240 V/AC

kombinovaný chránič proti přepětí

Min.: 1

Násobky: 1

20 995,00 Kč^*

Phoenix Contact 2907865 VAL-SEC-T2-2+0-48DC-FM svodič přepětí 20 kA 1 ks

Objednací číslo:2225714

Doručení: St 11. 11.

Conrad Electronic

60 V/DC

svodič přepětí

Min.: 1

Násobky: 1

4 599,00 Kč^*

Phoenix Contact 2907918 PLT-SEC-T3-120-FM-UT zařízení s přepěťovou ochranou 5 kA 1 ks

Objednací číslo:2225716

Doručení: St 11. 11.

Conrad Electronic

120 V/AC

zařízení s přepěťovou ochranou

Min.: 5

Násobky: 5

2 965,00 Kč^*

Phoenix Contact 2907921 PLT-SEC-T3-60-P-UT/PT zástrčka s přepěťovou ochranou 2 kA 1 ks

Objednací číslo:2225717

Doručení: Po 9. 11.

4 KsConrad Electronic

60 V/AC

zástrčka s přepěťovou ochranou

Min.: 1

Násobky: 1

1 825,00 Kč^*

Phoenix Contact 2907922 PLT-SEC-T3-120-P-UT/PT zástrčka s přepěťovou ochranou 5 kA 1 ks

Objednací číslo:2225718

Doručení: Po 9. 11.

18 KsConrad Electronic

120 V/AC

zástrčka s přepěťovou ochranou

Min.: 1

Násobky: 1

1 825,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225668 Phoenix Contact 2906840 TTC-6-MOV-C-120AC-UT-I zařízení s přepěťovou ochranou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225668 Phoenix Contact 2906840 TTC-6-MOV-C-120AC-UT-I zařízení s přepěťovou ochranou Piece 1 ks

Popis

Prostorově úsporná instalace díky úzké šířce 6,2 mm. Signalizace bez dodatečné pomocné energie díky mechanickému zobrazení stavu. Volitelný telekomunikační modul sleduje až 40 článků bez dalšího propojení. Bezpečné chování při přetížení díky integrovanému oddělovacímu zařízení. Ochrana proti přepětí pomocí varistoru.
