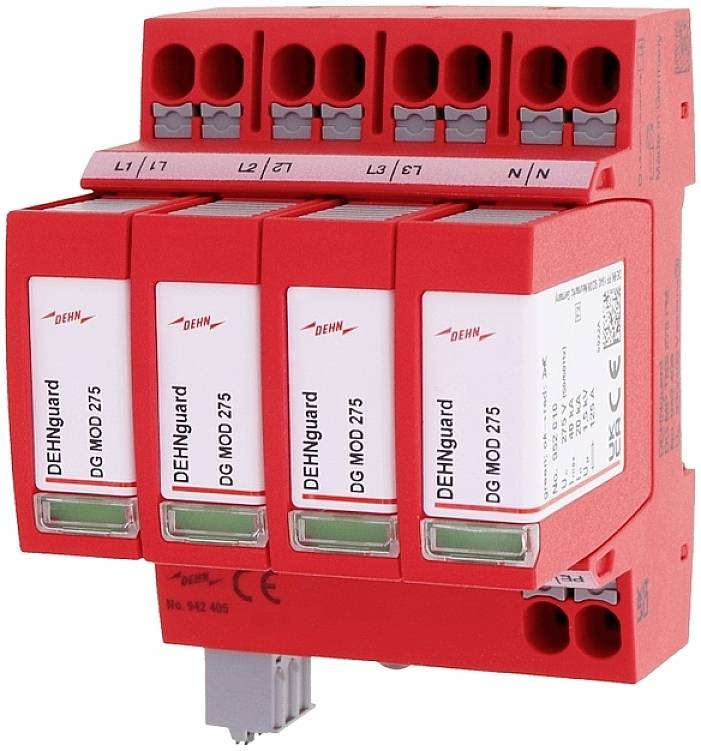

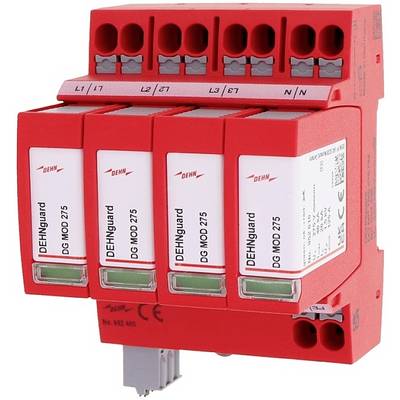

DEHN 942405 DG MP TNS 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 933,06 Kč / kus)
2 933,06 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m) typ 2 + typ 3Jmenovité napětí AC (UN) 230 / 400 v (50 / 60 Hz)Maximální trvalé napětí: AC (UC) 275 v (50 / 60 Hz)Jmenovitý výbojový proud: (8/20 µs) (in) 20 kAMax. Svodový proud (8/20 µs) (Imax) 40 kAKombinovaný impuls: [L-N] (UOC) 20 kVJmenovitý zátěžový proud při průchozí kabeláž v: (IL) 40 A.Ochranná hladina: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVOchranná hladina: [L-PE] / [N-PE] při 5 kA (UP) ≤ 1 / ≤ 1 kVMax. Nadproudová ochrana ze sítě při průchodu ve v: 40 a gGMax. Nadproudová ochrana proti nadproudu v místě připojení (dvojité připojení 2 x 10 m²): 125 a gGOchrana proti zkratu při max. Síťovém nadproudu: (ISCCR) 50 kAeffTOV napětí (UT) - charakteristika: 335 v / 5 s PevnostTOV napětí (UT) - charakteristika: 440 v / 120 min. Bezpečný výpadekIndikace funkčnosti / poruchy: Zelená/červenáPočet portů 1Průřez připojení: (Min.) 1,5 mm², jeden drátPrůřez připojení: (Min.) 6 mm² jemné drátyPrůřez připojení: Max. 10 mm² jedno-/jemné drátyPrůřez připojení: (Min.) S kabelovou dutinkou 1,5 m²Průřez připojení: (Max.) s dutinkou 6 m²Průřez připojení: (Max.) s dutinkami bez límce 10 m²Montáž na 35 mm montážní lištu podle EN 60715Materiál pláště termoplast, červená barva, UL 94 v-0Umístění pro montáž do interiéruMontážní rozměry: 4 TE, DIN 43880Schválení KEMA, VDE.FM kontakty: / Kontaktní kontaktSPÍNACÍ VÝKON: 250 V AC / 0,5 ASPÍNACÍ VÝKON: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.Průřez pro FM svorky max. 1,5 mm2 s jedním i jemným drátem
- Kategorie produktu
svodič přepětí
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
20 kA
- Jmenovité napětí
230 V/AC
400 V/AC
- Doba odezvy
≤ 25 ns
- Provozní teplota
-40 až +80 ºC °C
IP20
- Číslo výrobce
942405
- Barva
červená
- Normy
SPD podle EN 61643-11 /... IEC 61643-11 typ 2 + typ 3 / třída II + třída III

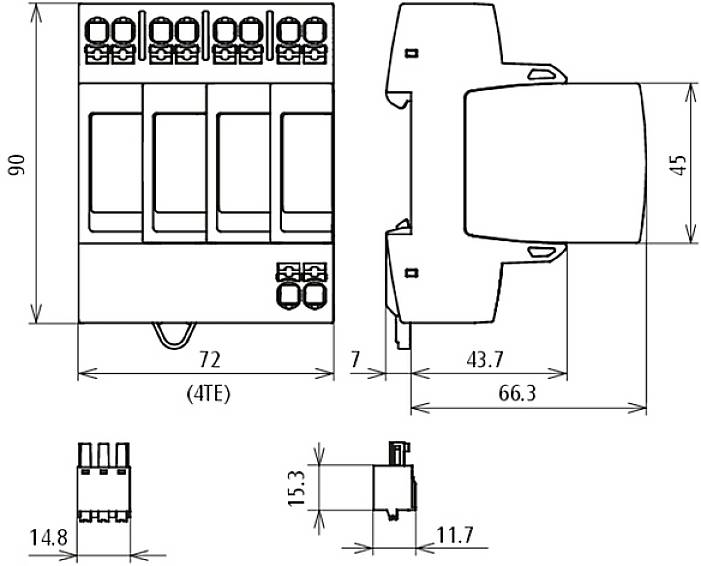

- Rozm.
(š x v x h) 72 x 90 x 66.3 mm
- Šířka
72 mm
- V
90 mm
- Hloubka
66.3 mm
- Obsah
1 ks
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2734567 DEHN 942405 DG MP TNS 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2734567 DEHN 942405 DG MP TNS 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
Popis

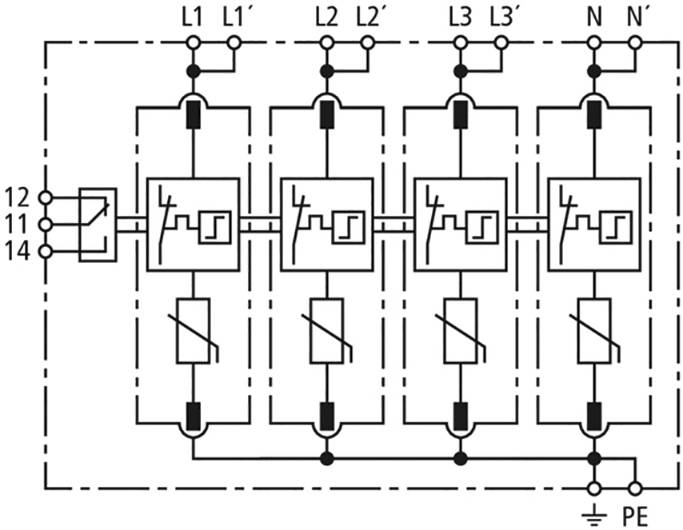

Modulární svodič přepětí pro systémy TN-s; s beznapěťovým hlásicím kontaktem.· Kompletní jednotka je sestavena ze základního a zastrčeného ochranného modulu· Energetická koordinace v rámci skupiny výrobků Red/Line· Vysoká svodová schopnost díky výkonným Zinkoxvaristorům/jiskrám· Vysoká bezpečnost zařízení díky kontrole vodiče „Thermo dynamika-Control“· Snadná výměna ochranného modulu bez použití nářadí díky systému zamykání modulu s tlačítkem pro odblokování modulu· Vibrační a nárazová testováno podle EN 60068-2· Připojení Push In
