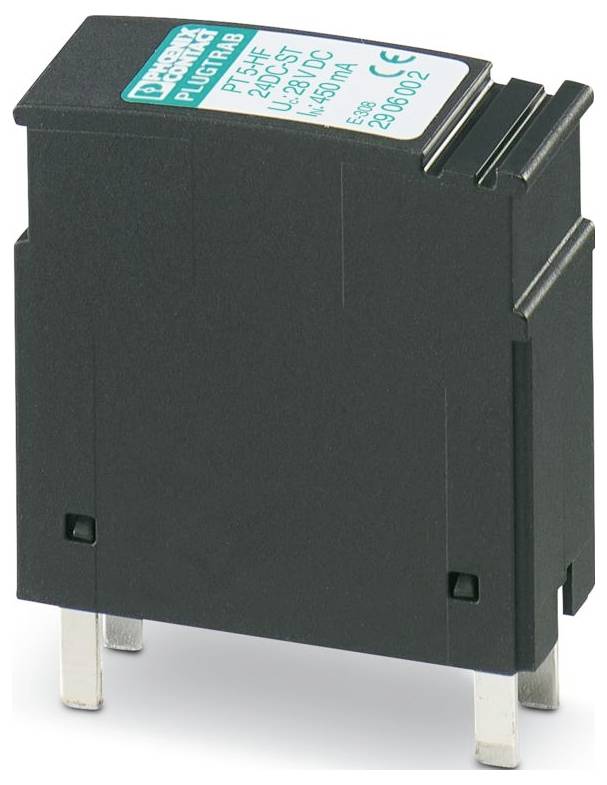

Ilustrační obrázek
Phoenix Contact 2906002 PT 5-HF-24DC-ST zařízení s přepěťovou ochranou 20 kA 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (3 404,13 Kč / kus)
3 404,13 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: PLUGTRAB PT
- IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
- Provedení: Konektor
- Počet pinů: 5
- Hlášení s přepěťovou ochranou vadí: Žádná
- JMENOVITÉ NAPĚTÍ UN: 24 V DC
- Typ připojení: Šroubové připojení (ve spojení se základním prvkem)
- Závit šroubu: M3
- Utahovací moment 0,8 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 4 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 17,7 mm
- Výška: 45 mm
- Hloubka: 52 mm
- Jednotka dělení: 1 TE
- Barva: černá (RAL 9005)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PA 6.6
- Mechanické údaje: Mechanické údaje
- Otevřená boční stěna: Ne
- Směr působení: Signální Line-Line a Line-Signal Ground/Shield & volitelně Signal Ground/Shield-Earth Ground
- Maximální trvalé napětí UC: 28 v DC
- Jmenovitý proud 450 mA (45 °C)
- Provozní proud IC u UC: ≤ 5 µA
- Proud ochranného vodiče IPE: ≤ 5 µA (s PT 2X2-BE);≤ 1 µA (s PT 2X2+F-BE)
- Impulzní svodový proud Imp (10/350) µs: 2,5 kA (s PT 2X2-BE); 2,5 kA (s PT 2X2+F-BE)
- Celkový svodový proud ITOMs (8/20) µs: 20 kA
- Ochranná hladina Up (žíla): ≤ 150 v (C1 - 1 kV / 500 a);≤ 165 v (C2 - 10 kV / 5 kA);≤ 450 v (C2 - 10 kA);≤ 50 v (C3 - 25 a)
- Ochranná hladina Up (žíla): ≤ 150 v (C1 - 1 kV / 500 a);≤ 700 v (C1 - 1 kV / 500 a s PT 2X2+F-BE);≤ 165 v (C2 - 10 kV / 5 kA);≤ 900 v (C2 - 10 kV / 5 kA s PT 2X2+F-BE); ≤ 450 v (C2 - 10 kA);≤ 1000 V. (C2 - 10 KA S PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A S PT 2X2+F-BE)
- Kapacita (žíla): typ. 23 pF
- Odpor na každém za cestu: 2,2 Ω ±10 %
- Potřebné předřazené jištění max.: 500 mA (T)
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 85 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m (amsl)
- Normy/předpisy: IEC 61643-21/A2
- Poznámka: 2012
- Způsob montáže: Na základní prvek
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Páry žil pro modul: 2
- Jmenovitý svodový rázový proud (8/20) µs (žíla): 10 kA (s PT 2X2+F-BE); 10 kA (s PT 2X2-BE)
- Doba odezvy TA (žíla): ≤ 500 ns
- Jmenovitý výbojový proud (8/20) µs (žíla): 10 kA
- Doba odezvy TA (žíla): ≤ 500 ns
- Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 13 MHz / 100 Ω)
- Nennimpulsový proud Ian (10/1000)µs (žíla): 25 A.
- Ochranná úroveň Up (žíla signálu): ≤ 150 v (C1 - 1 kV / 500 a);≤ 150 v (C1 - 1 kV / 500 a s PT 2X2+F-BE);≤ 165 v (C2 - 10 kV / 5 kA);≤ 165 v (C2 - 10 kV / 5 kA s PT 2X2-BE); ≤ 450 v (C2 - 10 kA);≤ 450 v (C2 - 10 KV / 5 KA S PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A S PT 2X2-BE)
- Mezní frekvence fg (3 dB), sym. V systému 100 Ω: typ. 70 MHz
- Kategorie produktu
zařízení s přepěťovou ochranou
- Únikový proud
20 kA
- Jmenovité napětí
24 V/DC
- Provedení
Zástrčka
IP20
- Číslo výrobce
2906002
- Rozm.
(š x v x h) 17.7 x 45 x 52 mm
- Šířka
17.7 mm
- V
45 mm
- Hloubka
52 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST zařízení s přepěťovou ochranou 20 kA 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST zařízení s přepěťovou ochranou 20 kA 1 ks
Popis
Ochranný konektor PT s HF ochranným zapojením pro 4 signálových vodičů. Jmenovité napětí: 24 V/DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
