DEHN 929166 DPA C8 D 4PPOE svodič přepětí 1 ks

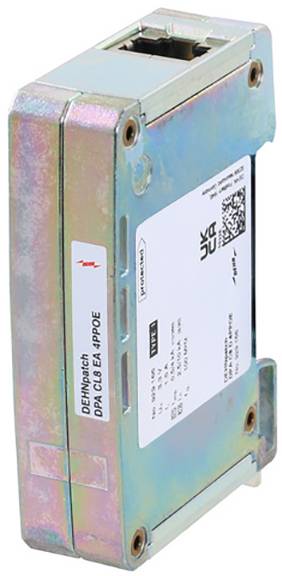

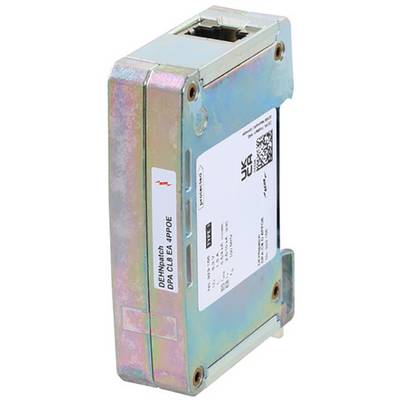

Elektronické zařízení z kovu v hranolovitém tvaru s etiketou 'DEHNpatch DPA CL8 EA APPOE'. Produkt vypadá, že se jedná o síťový prvek.

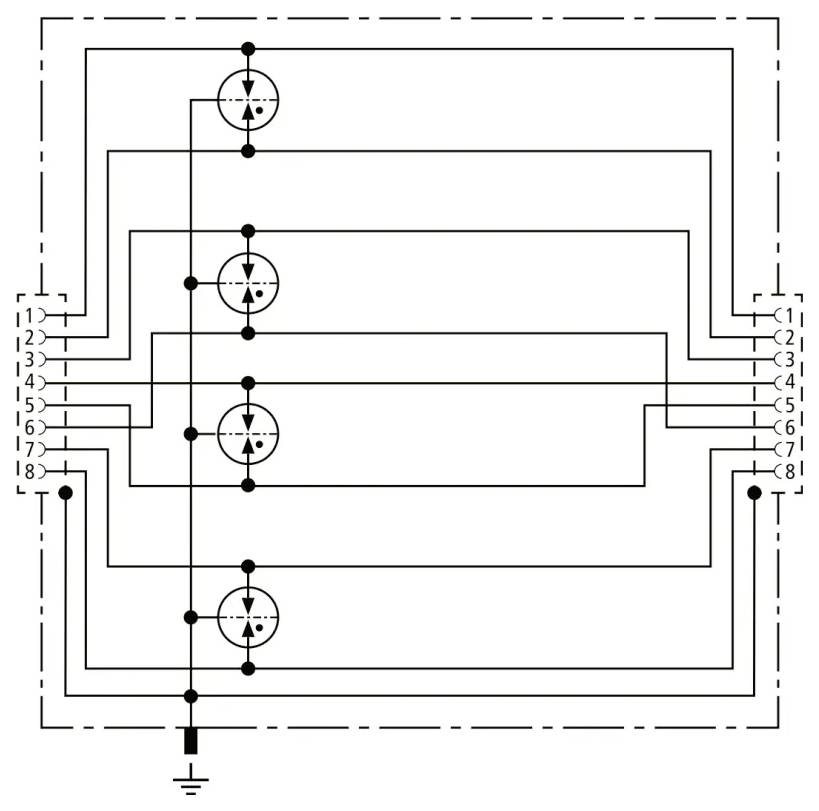

Diagram elektrického relé zapojení se čtyřmi cívkami a kontakty, vzájemně propojenými pro řízení elektrického systému, uzemněnými ve spodní části.

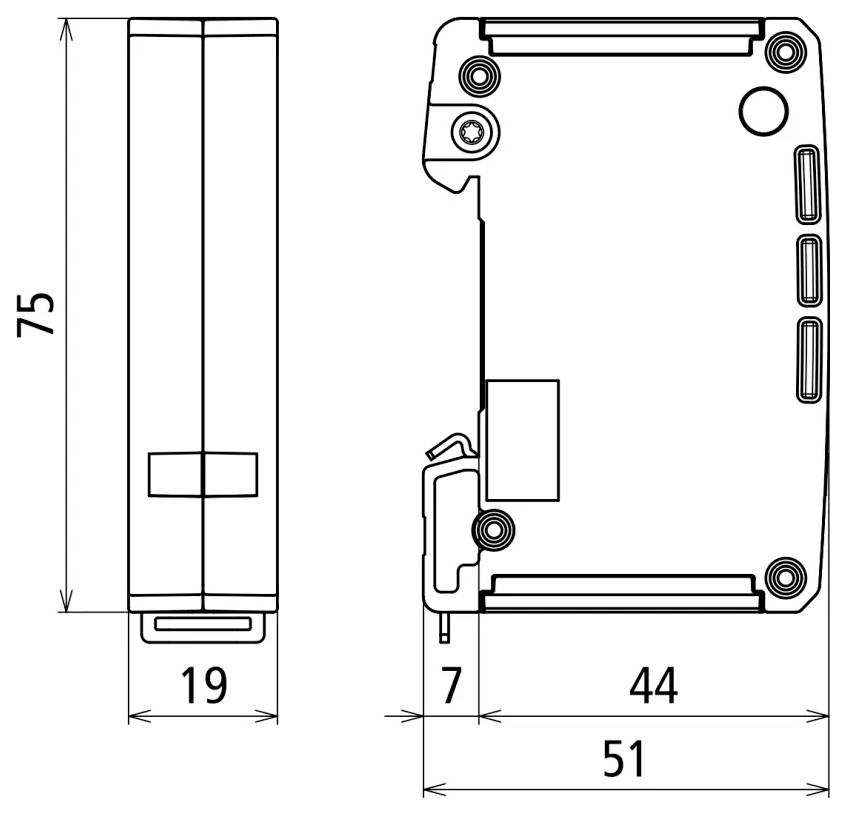

Technický diagram zobrazuje rozměry obdélníkového zařízení. Rozměry jsou 75 × 19 z čelního pohledu a 51 × 7 z pohledu ze strany.

1/3

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 450,41 Kč / kus)

1 450,41 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Bleskojistý svodič DEHN 929166

Šířka 19 mmPřipojovací technika RJ45Pro vyrovnání potenciálů s bleskem

Technické parametry

Jmenovité napětí (UN) 3,3 V.Maximální trvalé napětí DC (UC) 3,3 V.Maximální trvalé napětí DC Pa-Pa (PoE) (UC): 58 V.Jmenovitý proud (IL): 1,5 aD1 impulsový proud (10/350 μs) celkem (Imp): 4 kAC2 jmenovitý výbojový proud (8/20 μs) ad (in): 2,5 kAC2 jmenovitý výbojový proud (8/20 μs) ad-PG (in): 2,5 kAC2 jmenovitý výbojový proud (8/20 μs) celkem (in): 10 kAC2 jmenovitý výbojový proud (8/20 μs) Pa-Pa (PoE) (in): 2,5 kAOchranná hladina ad při C2 (UP): ≤ 700 V.Ochranná hladina ad-PG při C2 (UP): ≤ 600 V.Ochranná hladina Pa-Pa při C2 (PoE) (UP): ≤ 800 V.Ochranná hladina ad ad při 1 kV/μs C3 (UP): ≤ 700 V.Ochranná hladina ad-PG při 1 kV/μs C3 (UP): ≤ 600 V.Ochranná hladina Pa-Pa při 1 kV/μs C3 (PoE) (UP): ≤ 800 V.Mezní frekvence (FG): 100 MHzKapacita ad-ad (C): ≤ 10 pFKapacita ad-PG (C): ≤ 25 pFMontáž: Montážní lišta 35 mm podle EN 60715Vstup/výstup: Zásuvka RJ45/zásuvka RJ45Osazení 1/2, 3/6, 4/5, 7/8Uzemnění: Přes 35 mm montážní lištu podle EN 60715Materiál pláště: Zinkový odlitekBarva: LeskláHmotnost: 167 g

Kategorie produktu: svodič přepětí

Jmenovité napětí: 3.3 V

Provozní teplota: -40 °C až 80 °C

: IP20

Číslo výrobce: 929166

Normy: IEC 61643-21 / EN 61643-21

Rozm.: (š x v x h) 19 x 75 x 51 mm

Šířka: 19 mm

V: 75 mm

Hloubka: 51 mm

Obsah: 1 ks

Ke stažení

List technických údajů

List technických údajů 2589588 DEHN 929166 DPA C8 D 4PPOE svodič přepětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2589588 DEHN 929166 DPA C8 D 4PPOE svodič přepětí 1 ks

Popis

Univerzální, prostorově úsporný svodič bleskového proudu v šířce 19 mm a připojovací technice RJ45 pro vyrovnání potenciálů s bleskem. Ochrana aplikací ve strukturovaných kabelážích podle třídy D až 100 MHz, např. Průmyslový Ethernet, datový rozdělovač, digitální kamerové systémy, Power over Ethernet (IEEE 802.3 konformní až 4PPoE) a obecně Ethernet založené rozhraní. Chrání všechny páry vodičů díky výkonnému odvaděču plynu. Plně stíněné provedení adaptéru s zdířkami RJ45 pro montáž na lištu. S přídavným šroubovým připojením opatřeným pouzdrem pro volitelné uzemnění.
