Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 zástrčka s přepěťovou ochranou Piece 1 ks
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

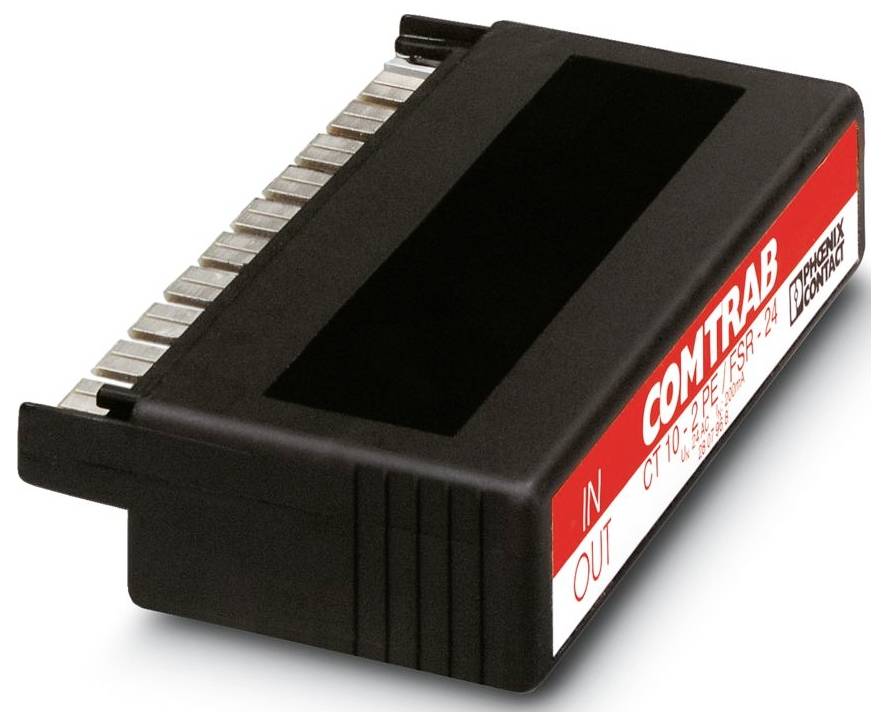

Černá součástka Comtrabb označená 'IN' a 'OUT' s kovovými konektory na straně, používaná pro elektronické nebo průmyslové aplikace.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (15 935,00 Kč / kus)

15 935,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Skupina výrobků: COMTRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: LSA-Plus modul
Hlášení s přepěťovou ochranou vadí: Žádná
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Typ připojení: Lze zapojit do COMTRAB-TERMIBLOCK a LSA-Plus rozbrušovacích a spínacích lišt
Šířka: 111 mm
Výška: 22 mm
Hloubka: 68,5 mm
Barva: černá (RAL 9005)
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Line-Line & Line-Earth Ground
Maximální trvalé napětí UC: 40 v DC; 28 v AC
Jmenovitý proud 200 mA (25 °C)
Provozní proud IC u UC: ≤ 5 µa (a-b)
Proud ochranného vodiče IPE: ≤ 1 µA (pro cestu)
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Statická omezení výstupního napětí u 1 kV/μs (žíla): ≤ 650 V.
Zbytkové napětí při in (žíla): ≤ 55 V.
Kapacita (žíla): 1,1 nF (f=1 MHz / VR= 0 v)
Kapacita (žíla): 1 pF (typ.)
Odpor na každém za cestu: 10 Ω ±10 %
Potřebné předřazené jištění max.: 200 mA
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 2,5 kA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 75 °C
Normy/předpisy: IEC 61643-21
Poznámka: 2000
Způsob montáže: Na oddělovací lištu CT-TERMIBLOCK a LSA-Plus
Páry vodičů pro modul: 10
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Omezení výstupního napětí u 1 kV/µs (žíla země) spike: ≤ 650 V.
Doba odezvy TA (žíla): ≤ 100 ns
Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
Jmenovitý výbojový proud (8/20) µs (žíla): 5 kA
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: 1,5 dB (typ. Až 2 MHz / 50 Ω); 0,6 dB (typ. Až 1 MHz / 150 Ω); 0,2 dB (typ. Až 100 kHz / 600 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: 4 MHz (typ.)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a
Mezní frekvence fg (3 dB), sym. V systému 50 Ω: 7 MHz (typ.)
Svodový proud Imax (8/20) µs maximálně (žíla): 5 kA
Svodový proud Imax (8/20) µs maximálně (žíla): 5 kA
Výstupní napětí u 1 kV/μs (žíla) spike: ≤ 95 V.
Výstupní napětí při 1 kV/μs (žíla) statický: ≤ 60 V.
Normy, specifikace informační techniky: Specifikace informační techniky
Zkušební vodič s CHECKMASTER od verze softwaru: Od SW-Rev. 1.00
Mezní frekvence fg (3 dB), sym. V systému 600 Ω: 900 kHz (typ.)

Kategorie produktu: zástrčka s přepěťovou ochranou

Jmenovité napětí: 24 V/DC

Provedení: LSA-Plus modul

: IP20

Číslo výrobce: 2807968

Rozm.: (š x v x h) 111 x 22 x 68.5 mm

Šířka: 111 mm

V: 22 mm

Hloubka: 68.5 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P zástrčka s přepěťovou ochranou 6 kA Piece 1 ks

Objednací číslo:3563560

Doručení: Po 9. 11.

93 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

3 029,00 Kč^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s přepěťovou ochranou 1 ks

Objednací číslo:3563550

Doručení: Po 9. 11.

10 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

6 059,00 Kč^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563566

Doručení: Po 9. 11.

52 KsConrad Electronic

12 V/DC

Min.: 1

Násobky: 1

3 029,00 Kč^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563573

Doručení: Po 9. 11.

44 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

3 029,00 Kč^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P zástrčka s přepěťovou ochranou 10 kA 1 ks

Objednací číslo:3563584

Doručení: Po 9. 11.

19 KsConrad Electronic

60 V/DC

Min.: 1

Násobky: 1

3 029,00 Kč^*

Phoenix Contact 1180140 F-EV 12-P zástrčka s přepěťovou ochranou 20 kA 1 ks

Objednací číslo:3565634

Doručení: Út 1. 12.

Conrad Electronic

Min.: 1

Násobky: 1

1 519,00 Kč^*

Phoenix Contact 1180142 VAL-EV 280-P zástrčka s přepěťovou ochranou 1 ks

Objednací číslo:3565679

Doručení: Út 1. 12.

Conrad Electronic

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P zástrčka s přepěťovou ochranou 50 kA Single 1 ks

Objednací číslo:3565648

Doručení: Út 1. 12.

Conrad Electronic

Min.: 1

Násobky: 1

2 105,00 Kč^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P zástrčka s přepěťovou ochranou 12.5 kA 1 ks

Objednací číslo:3565655

Doručení: Út 1. 12.

Conrad Electronic

Min.: 1

Násobky: 1

1 755,00 Kč^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 zástrčka s přepěťovou ochranou Přepětová ochrana pro: fotovoltaické zařízení 40 kA 4 ks

Objednací číslo:3561792

Není k dispozici

Conrad Electronic

1170 V/DC

Min.: 1

Násobky: 1

5 925,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 zástrčka s přepěťovou ochranou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 zástrčka s přepěťovou ochranou Piece 1 ks

Popis

LSA-Plus zástrčka (COMTRAB CT 10) s ochranou proti přepětí a jemnou ochranou a odporem proti odpojení pro 10 beznapěťové signální obvody. Jmenovité napětí: 24 V/DC. Provedení: 10 dvojitých vodičů
