Name: Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zařízení s přepěťovou ochranou 20 kA 1 ks
Brand: Phoenix Contact
SKU: 3579439
Availability: SoldOut

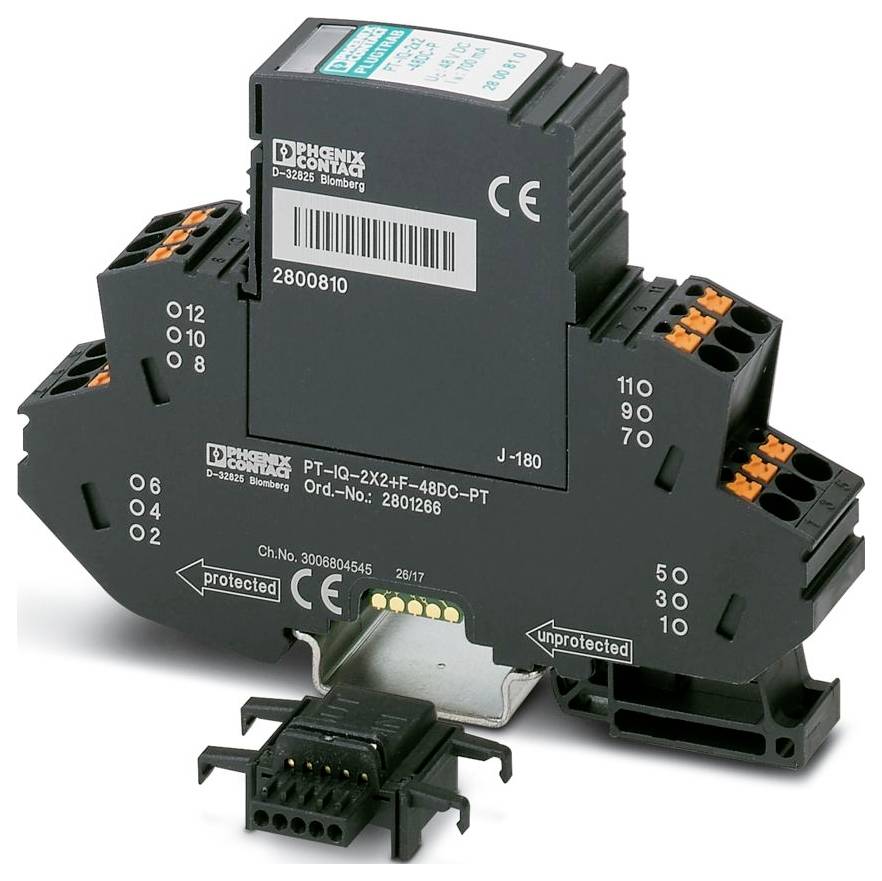

Blok svorek Phoenix Contact označený PT-IQ-2X2-PTP s viditelným připojovacím svorkami a čísly součástek na zařízení.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (7 079,00 Kč / kus)

7 079,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie výrobků: PLUGTRAB IQ
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Hlášení o přepěťová ochrana vadná: Optická, vícestupňová
JMENOVITÉ NAPĚTÍ UN: 48 V DC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 17,7 mm
Výška: 109,3 mm
Hloubka: 77,5 mm (vč. Nosné lišty 7,5 mm)
Jednotka dělení: 1 TE
Barva: Černá (RAL 9005); černá (RAL 9005)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Signální Line-Line a Line-Signal Ground/Shield & volitelně Signal Ground/Shield-Earth Ground
Maximální trvalé napětí UC: 53 v DC; 37 v AC
Jmenovitý proud 300 mA
Provozní proud IC u UC: ≤ 5 µA (pro každý systém)
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 20 kA
Ochranná hladina Up (žíla): ≤ 100 v (C1 - 1 kV / 500 a);≤ 150 v (C2 - 10 kV / 5 kA);≤ 90 v (C3 - 25 a);≤ 95 v (C3 - 100 a)
Ochranná hladina Up (žíla): ≤ 900 v (C1 - 1 kV / 500 a);≤ 1300 v (C2 - 10 kV / 5 kA);≤ 1000 v (C3 - 25 a);≤ 1300 v (C3 - 100 a)
Kapacita (žíla): typ. 1,5 nF
Odpor na každém za cestu: 1,2 Ω ±5 %
Potřebné předjištění max.: 315 mA (FF)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C2 - 10 kA ; C3 - 100 a; D1 - 2,5 kA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 61000-6-2
Poznámka: 2005
Způsob montáže: Nosná lišta: 35 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Páry žil pro modul: 2
Jmenovitý svodový rázový proud (8/20) µs (žíla): 10 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 2,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Obecně: Obecně
Ochranná hladina Up statický (žíla): ≤ 130 v (C2 - 10 kV / 5 kA);≤ 60 v (C3 - 25 a)
Doba obnovení impulsu (žíla): ≤ 30 ms
Jmenovitý výbojový proud (8/20) µs (žíla): 10 kA
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 450 kHz / 150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: typ. 1,9 MHz
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C2 - 10 kA; C3 - 100 a
Doba obnovení impulsu (žíla): ≤ 300 ms
Ochranná hladina Up (žíla signálu): ≤ 600 v (C1 - 1 kV / 500 a);≤ 750 v (C2 - 10 kV / 5 kA);≤ 700 v (C3 - 25 a);≤ 800 v (C3 - 100 a)

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 20 kA

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 2801266

Rozm.: (š x v x h) 17.7 x 109.3 x 77.5 mm

Šířka: 17.7 mm

V: 109.3 mm

Hloubka: 77.5 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zařízení s přepěťovou ochranou 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT zařízení s přepěťovou ochranou 20 kA 1 ks

Popis

Ochrana proti přepětí, skládá se z chráněné zástrčky a základního prvku, s integrovaným vícestupňovým ukazatelem stavu na modulu pro dva 2žilové beznapěťové signální obvody. Nepřímé uzemnění přes výfuk. V bezpečnostních kruzích až sil 3.
