Name: Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R svodič přepětí Piece 1 ks
Brand: Phoenix Contact
SKU: 3568610
Availability: SoldOut

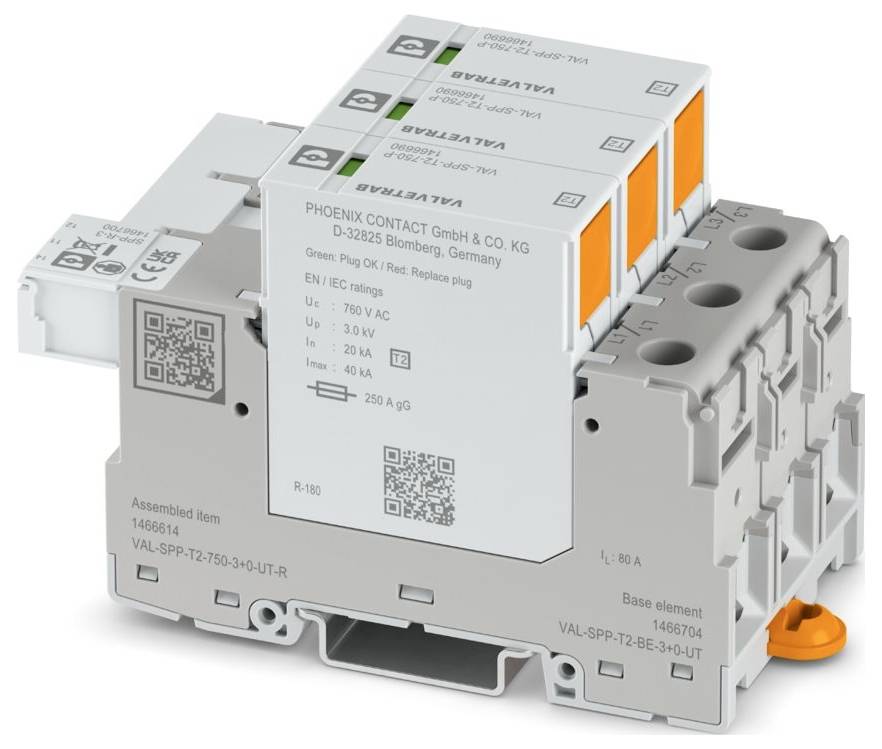

Elektrické zařízení Phoenix Contact v šedé barvě s oranžovými akcenty a QR kódy, určené pro napětí a proud, slouží k elektrickým připojením.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (6 669,00 Kč / kus)

6 669,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Skupina produktů: VAL-SPP
ZKUŠEBNÍ TŘÍDA IEC: II;T2
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pinů: 3
Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
JMENOVITÉ NAPĚTÍ UN: 554/960 V AC ± 10 % (TN-C); 690 V AC ± 10 % (IT)
Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
Spínací funkce: Přepínací kontakt
Typ připojení: Připojení Push In
Závit šroubu: M5
Utahovací moment: 30 lbf-in.
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 14... 2
Šířka: 53,4 mm
Výška: 109,1 mm
Hloubka: 71,5 mm (vč. Nosné lišty 7,5 mm)
Dílek stupnice 3 TE
Barva: Šedá (RAL 7042); barva světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF; PBT
Maximální trvalé napětí UC: 760 v AC
Proud ochranného vodiče IPE: ≤ 1 mA
Jmenovitý výbojový proud (8/20) µs: 20 kA
Celkový svodový proud ITOMs (8/20) µs: 120 kA
Doba odezvy TA: ≤ 25 ns
Požadovaná předběžná pojistka maximálně: 1 a (gG)
Okolní podmínky: Okolní podmínky
Stupeň krytí IP20C (v zabudovaném stavu)
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 5000 m (amsl)
Normy/předpisy: EN 61643-11
Poznámka: 2012 + A11:2018
Způsob montáže: Nosná lišta: 35 mm
EN typ: T2
NAPÁJECÍ SYSTÉM IEC: TN-C; IT
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Jmenovitá frekvence FN: 50 Hz (60 Hz)
CTI hodnota materiálu: 600
IZOLAČNÍ HMOTA: PA 6.6-FR 20 % GF; PBT
Skupina materiálů: I
OCHRANNÉ CESTY: L-L; L-G
Příkon v pohotovostním režimu PC: ≤ 1200 MVA
Maximální svodový proud Imax (8/20) µs: 40 kA
Ochranná hladina Up: ≤ 3 kV
Zbytkové napětí Ures: ≤ 3 kV (u in);≤ 2,7 kV ( při 10 kA);≤ 2,5 kV (při 5 kA);≤ 2,3 kV (při 3 kA)
Chování při UT: 1005 v AC (5 s / wytstand mode); 1316 v AC (120 min / safe failure mode)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 25 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
UL specifikace: UL
Systém rozvodu energie: Delta
Jmenovitá frekvence 50/60 Hz
SPD typ: 4CA
Označení připojení: Kontakt signalizace defektu
Provozní napětí: 250 V/AC
Délka odizolování: 8 mm
Kontakt signalizace poruchy: Kontakt signalizace poruchy
Jmenovitý zatěžovací proud IL: 80 a (25 mm²)
Odolnost proti zkratu ISCCR: 25 kA
Maximální zabezpečení při průchozí kabeláž v: 80 a (gG)
Maximální zabezpečení při přípojové vedení: 250 a (gG)
Maximální trvalé napětí MCOV (L-G) 750 v AC
Jmenovité napětí: 600 V/AC
Měřené omezující napětí MLV (L-G): 3120 V.
Indikace UL / hlášení na dálku: UL indikace / hlášení na dálku
Provozní proud AC: 5 mA AC... 1 A AC
UL data o připojení: UL data o připojení
Maximální trvalé napětí MCOV (L-L) 1500 v AC
Měřené omezující napětí MLV (L-L): 6240 V.
Obecně: Obecně
Jmenovitý výbojový proud: 20 kA
2vodičový stejný příčný úsek flexibilní s koncovou dutinkou TWIN s plastovým pouzdrem: 1,5 m² ... 16 mm²
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 0,75 mm²
Druh izolace: Mezi hlavním a pomocným elektrickým obvodem má produkt dvojitou / zesílenou izolaci.
Okolní teplota (montáž): -5 °C 50 °C
PROVOZNÍ NAPĚTÍ AC: 5 V AC... 250 v AC (≤ 2000 m (amsl)); 5 v AC ... 150 v AC (≤ 5000 m (amsl))
PROVOZNÍ NAPĚTÍ DC 30 V DC
Provozní proud DC 200 mA DC

Kategorie produktu: svodič přepětí

Jmenovité napětí: 600 V/AC

Provedení: Dvoudílný modul nosné lišty

: IP20C (v zabudovaném stavu)

Číslo výrobce: 1466614

Typ: 2

Rozm.: (š x v x h) 53.4 x 109.1 x 71.5 mm

Šířka: 53.4 mm

V: 109.1 mm

Hloubka: 71.5 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano
