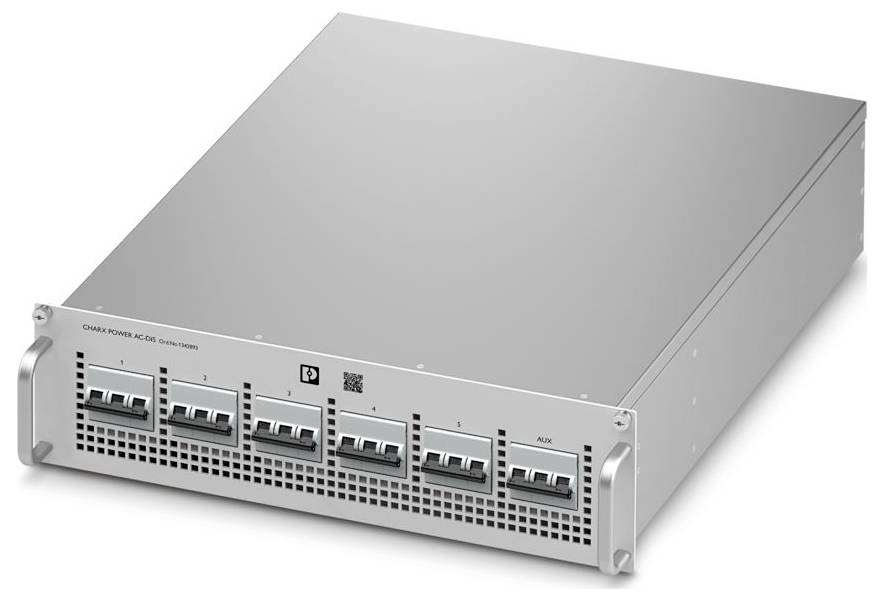

Ilustrační obrázek
Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (62 850,41 Kč / kus)
62 850,41 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: CHARX power Power distribute
- Typ připojení: Pružinové připojení
- Šířka: 483 mm
- Výška: 134 mm
- Hloubka: 598 mm
- Materiál pouzdra: Slitina zinku a hliníku
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 70 °C
- Normy/předpisy: IEC 61851-1
- Montáž do 19" racku
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): ≤ 95 % (nekondenzující)
- UL specifikace: UL
- Délka odizolování: 10 mm
- Výšková jednotka 3 U
- Jmenovitý výbojový proud: 20 kA
- Frekvenční rozsah 50 Hz... 60 Hz ±10 %
- Třída ochrany: I
- Jmenovitý výkon: 150 kW
- Signály: Signály
- Rozsah vstupního napětí: 3x 400 v /AC... 480 V AC -15 % ... +10 %
- Připojení vodiče: Připojení vodiče
- tuhý: 0,2 m²... 4 mm²
- flexibilní: 1,5 mm²... 16 mm²
- Flexibilní s plastovým pouzdrem bez plastového krytu: 0,25 mm²... 1,5 mm²
- Flexibilní s plastovým pouzdrem o tloušťce 0,25 mm m²... 2,5 mm²
- Pevná (AWG): 24... 12
- Označení připojení: Ochrana proti přepětí (SPD)
- Funkce: Přemístění do provozního stavu
- Spínací kontakt (beznapěťový): Spínací kontakt
- Rozměry výrobku: Rozměry výrobku
- Provozní výška: ≤ 2000 m.
- Normovaný název: Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky
- EMV požadavky na emise: EN 61000-6-3
- EMV požadavky na odolnost: EN 61000-6-1
- Tvar sítě: Hvězdná síť (TN-s, TT)
- Výstupní výkon: Výstupní výkon
- Výstup signálu: Výstup signálu
- Spínací napětí: 30 V/DC
- Zatížitelnost 1 A
- Rozsah výstupního napětí: 3x 400 v /AC... 480 V AC (L1 AŽ L3, N)
- Označení: Signály
- Galvanické oddělení vstupu a výstupu: ne
- Vnitřní větrák: Ano
- Směr proudění vzduchu: Zepředu dozadu
- Hladina hluku: < 67 dB (1 m)
- IEC 60664-1: III
- Vstupní proud: 3x 232 a
- Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky: Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky
- Napájení externích periferií: Pro napájení externích periferií
- Počet výstupů: 1
- Příkon: Příkon
- Kategorie produktu
Rozvodný AC modul
- Třída bezpečnosti
I
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
Popis
CHARX Power rozptýlene, AC rozvodná jednotka pro výstavbu DC nabíjecích stanic, montáž do racku 19", výstup: 400 v AC...480 v AC / 54 a, 6 A.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
