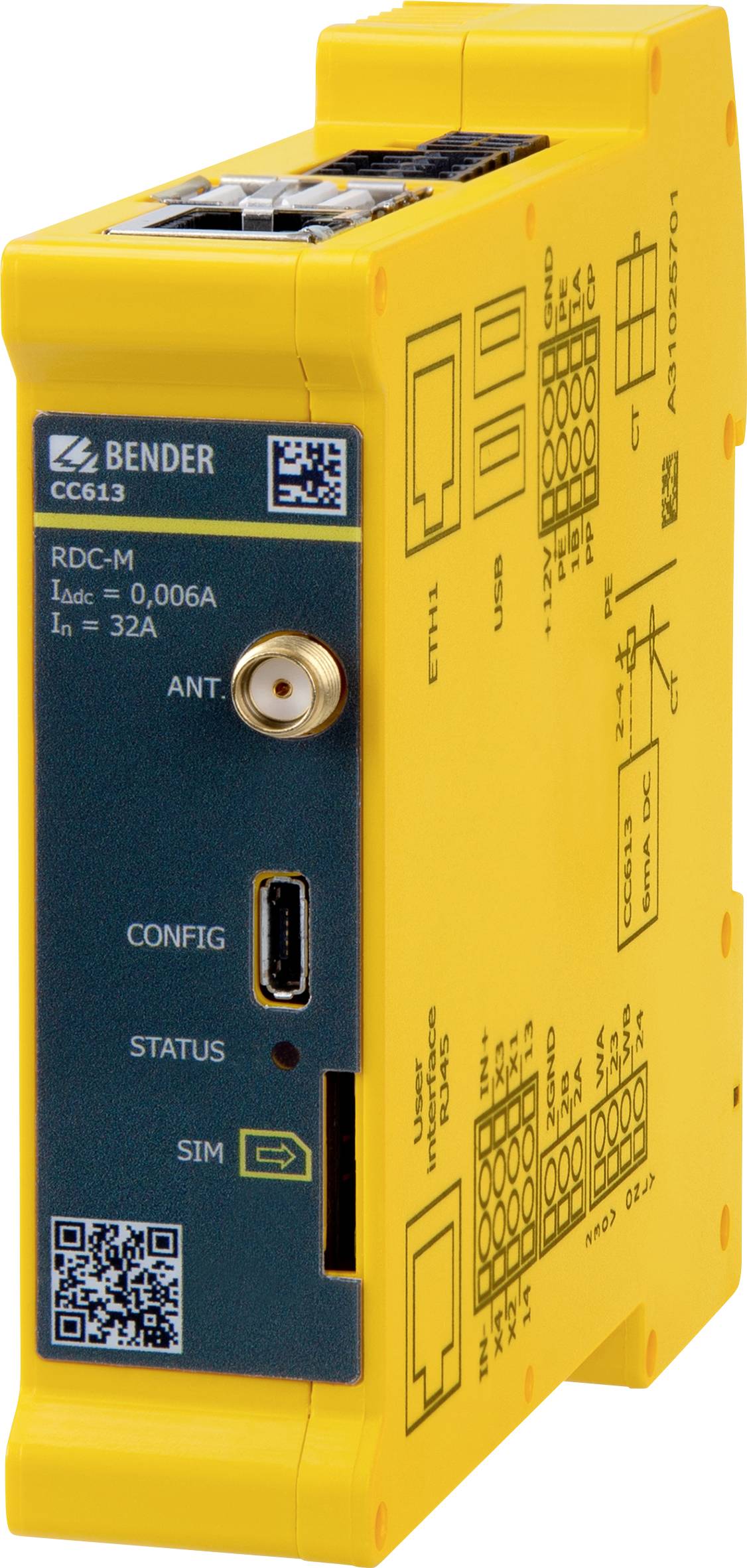

Bender B94060020 CC613-ELM4PR-M nabíjecí regulátor pro emobility
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (16 276,86 Kč / kus)
16 276,86 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
REGULÁTOR NABÍJENÍ CC613-ELM4PR-M
- Regulátor nabíjení podle IEC 61851-1 (režim nabíjení 3)
- • lze konfigurovat provoz Master i Slave
- Pro stavbu nabíjecích stanic se dvěma dobíjecími body: 1 Charge Controller jako datová nabíjecí stanice s 4G modemem a 1 Charge Controller jako Slave bez 4G modemu
- • dynamické řízení zatížení, pro optimální rozdělení dostupného výkonu na všechny nabíjecí body a pro signalizaci vždy maximálního výkonu na vozidle
- • modul pro sledování chybného proudu (je zapotřebí externí RCD typ a), volitelné délky kabelů
- • integrované nouzové odjištění (Emergency Opener) pro řízení motoru (zamykání / odemykání) A sledování napájecího napětí 12 V.
- • lze integrovat do jednofázových nebo třífázových sítí až do 80 A
- • OCPP 1.5 a OCPP 1.6 v souladu s JSON, SOAP
- • podporované mobilní standardy: 4G (LTE), 3G (UMTS) a 2G (GSM) s integrovaným 4G modemem
- • 3 USB rozhraní:
- Rozhraní CONFIG pro lokální konfiguraci a instalaci Aktualizace softwaru
- Rozhraní USB Host
- • Control Pilot a proximity Pilot komunikace (podle IEC 61851-1)
- • konfigurovatelná podpora přídavných Schuko zásuvek
- • rozhraní počítadla: Modbus TCP a RTU
- • externí rozhraní Modbus pro dálkové ovládání přes systémy řízení spotřeby energie
- • uživatelské rozhraní pro speciální zákaznické aplikace (např. RFID, LED, anténa)
- • přídavný digitální vstup a další digitální výstup
- • interní teplotní senzor pro snížení nabíjecího proudu v závislosti na proudu Okolní teplota
- • ISO 15118 Powerline Communication (PLC) pro Plug & Charge A systémy řízení spotřeby
Technické parametry
- Verze: 4 G / externí Modbus
- Izolační koordinace podle IEC 60664-1/IEC 60664-3
- Jmenovité napětí: 250 V
- Přepěťová kategorie II (uvnitř svorky H)
- Kategorie přepětí III (svorka H a všechny ostatní svorky)
- Jmenovité rázové napětí: 6 kV (svorka H a všechny ostatní svorky)
- Jmenovité rázové napětí: 2,5 kV (uvnitř svorky H)
- Dvojitá izolace v ÜK III mezi svorkou H a všemi ostatními svorkami
- Základní izolace podle ÜK II: Uvnitř svorky H
- Nadmořská výška ≤ 2000 m (NN)
- Napájecí napětí (svorka B (0 v, +12V)
- Jmenovité napětí DC 12 V.
- Provozní rozsah jmenovitého napětí DC: 11,4…12,6 V.
- Max. Jmenovitý proud 750 mA
- Max. Jmenovitý proud bez USB zatížení: T 400 mA
- Max. Jmenovitý proud s max. Zatížením USB: 750 mA
- Modul pro sledování chybného toku (RDC-M, svorka a)
- Rozsah měření 100 mA
- Spínací hodnoty:
- Rozdílový proud IΔn DC: 6 mA
- Tolerance odezvy IΔn: -50…0 %
- Hodnota opětovného zapojení:
- DC 6 mA < : 3 mA
- SMA konektor pro 4G anténu (volitelný s 4G modemem, svorkou E)
- Frekvenční pásma 800 MHz / 850 MHz / 900 MHz / 1800 MHz / 2100 MHz / 2600 MHz
- Impedance 50 Ω
- Vstupy
- Optočlen: (Svorka J (Opto 1 v+, Opto 1 v-)
- Vstupní napětí DC: 11,4…25,2 V.
- Vstupní proud: 2,3…6,4 mA
- Weld-Check (svorka H (WB, WA))
- Vstupní napětí AC 180…277 V.
- Vstupní proud: 0,6…1,3 mA
- Vstup PE (svorka B (PE, PE))
- Výstupy
- Kontaktní údaje podle IEC 60947-5-1:
- Relé (12 v) (svorka J (relé 13, relé 14))
- Jmenovité provozní napětí UE: DC 24 v
- Jmenovitý provozní proud IE DC: 1 a
- Minimální zatížení kontaktu: 1 mA při ≥ 10 v
- Spínací kontakt pro stykač (svorka H (relé 23, relé 24)
- Jmenovité provozní napětí UE AC: 230 V.
- Jmenovitý provozní proud IE AC: 4 A.
- Minimální zatížení kontaktů: 50 mA při ≥ 10 v (AC)
- Kategorie produktu
nabíjecí regulátor pro emobility
- Režim nabíjení
Mode 3
- Nabíjecí proud
750 mA
- Třída bezpečnosti
III
- Provozní teplota
-30 do +70 °C
- Min. provozní teplota
-30 °C
- Max. provozní teplota
+70 °C
Ke stažení
List technických údajů
List technických údajů 2372862 Bender B94060020 CC613-ELM4PR-M nabíjecí regulátor pro emobility
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2372862 Bender B94060020 CC613-ELM4PR-M nabíjecí regulátor pro emobility
Popis
Další generace inteligentních nabíjeků
S CC613 je k dispozici příští generace inteligentních regulátorů nabíjení. Stejně jako jeho předchůdce CC612, je CC613 mozkem inteligentního nabíjecího sloupku: Komunikuje s vozidlem a páchnutím, sleduje interní hardware systému nabíjení, uživatelská rozhraní a připojení nabíjecí stanice k vozidlu.
S novou generací Charge-Controller CC613 je rozsah funkcí Bender regulátoru nabíjení ještě více rozšířen. Díky modifikovanému tvaru pouzdra je integrováno rozhraní Ethernet, které již nevyžaduje použití USB Ethernet adaptéru. I přes modifikovaný tvar pouzdra zůstávají rozměry CC613 stejné jako u CC612, takže jej lze bez problémů integrovat do stávajících nabíjecích sloupků.
CC613 má i nadále k dispozici komunikaci Powerline (Communication (PLC) podle ISO 15118 pro zavádění Plug & Charge a také rozpoznání DC chybového proudu s externě připojeným měničem. Rovněž budou k dispozici bezplatné aktualizace softwaru pro rozšíření funkcí.
Charge Controller disponuje pokročilým integrovaným dynamickým řízením zatížení (DLM), které lze ale také řídit nadřazeným systémem. Díky tomu lze větší infrastrukturu pro dobíjení řídit buď lokálně prostřednictvím ovladače, nebo prostřednictvím stávajícího systému řízení budov.
Doplňkové monitorování - zvýšená bezpečnost elektrické energie
Centrála CC613 nyní nabízí také integrované nouzové odjištění (Emergency Opener), takže se při výpadku napětí nabíjecí stanice v zástrčce dá zástrčka vyjmout z vozidla nebo nabíjecí stanice, aniž by bylo nutné do sloupku nabíjení zabudovat další komponenty. Tato úspora místa umožňuje použití CC613 v malých a kompaktních wallboxech.
V zájmu zvýšení bezpečnosti proti úrazu elektrickým proudem poskytne CC613 PE monitorování, které pravidelně monitoruje konektivitu PE spojení. Centrála CC613 navíc nabízí integrované rozpoznávání Weld-Check, které v případě „slepeného“ stykače nebo zátěžového spínače vydává chybové hlášení.
Regulátor nabíjení sleduje interní hardware nabíječek, jako je čítač, uživatelský propojovací modul nebo zásuvka. Může být provozován jako „ALways on System“, který je vždy napojen na mobilní síť. V hlavní variantě je podporován standard 4G pro mobilní telefony. Komunikace se záložním systémem je možná pomocí protokolu OCPP. Jsou podporována veškerá hlášení specifikovaná v OCPP a některá rozšíření specifická pro výrobce, která jsou založena na hlášení o přenosu dat. Zkoušky integrace s backend implementací poskytovatelů (např. has)·to·Be, Virta a NewMotion) byly úspěšně provedeny.
