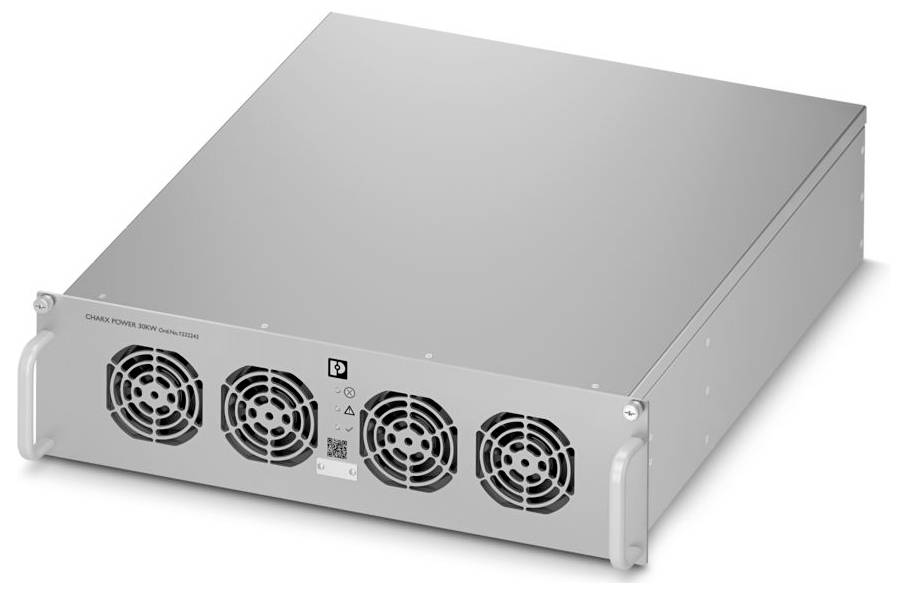

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Út 13. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (51 602,48 Kč / kus)

51 602,48 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CHARX power Power basic
Typ připojení: 2x RJ45
Šířka: 483 mm
Výška: 134 mm
Hloubka: 550 mm
Materiál pouzdra: Slitina zinku a hliníku
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Normy/předpisy: ANSI/UL 2202
Montáž do 19" racku
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): ≤ 95 % (nekondenzující)
Délka odizolování: 18 mm... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 m² ... 50 mm² = 20 mm)
Výšková jednotka 3 U
Přenosová rychlost 125 kbit/s
Označení: IEC
Třída ochrany: I
Jmenovitý výkon: 30 kW
Počet rozhraní: 1
Přenosová délka: Max. 20 m.
Připojovací technika: Připojovací technika
Rozsah jmenovitého vstupního napětí: 3x 400 v /AC... 480 V/ AC
Rozsah vstupního napětí: 3x 340 v /AC... 530 V AC
Omezovač proudového nárazu < 60 A.
Jmenovitý příkon: 31870 VA
Účinnost > 95 % (pod >50 %)
Ochrana proti přepětí na výstupu (OVP): > 1040 v DC
Připojení vodiče: Připojení vodiče
tuhý: 10 m²... 50 m²; 25 mm² (doporučeno)
flexibilní: 16 mm²... 50 m²; 25 mm² (doporučeno)
Výstup: Výstup
Digitální: Digitální
Počet fází: 3
Izolační napětí vstup/výstup: 2121 v DC
MTBF (IEC 61709, SN 29500): > 300000 H.
Rozměry výrobku: Rozměry výrobku
Nadmořská výška: ≤ 4000 > m (snižování 2000 m: 10 % / 1000 m)
Standardní označení: Standard for Safey for Electric Vehicle (EV) Charging System Equipment
AWG: 8... 0 (Cu);3 (doporučeno)
AC provoz: AC provoz
Tvar sítě: Hvězdná síť (TN, TT, IT (PE))
Účiník (cos phi): 0,99
Snižování: > 55 °C (3,2 a/k);> 55 °C (1 kW/k)
Odchylka: < 0,5 % (odchylka napětí od zátěže statický 20 % ... 100 %);< 1 % (statická odchylka zatížení 20 % ... 100 %); ± 0,2 % (změna vstupního napětí ±20 %)
Emise: IEC 61000-6-3
Odolnost vůči rušení IEC 61000-6-2
Označení pólů: +, -
CAN sběrnice: CAN datová sběrnice
Rozhraní: Sběrnice CAN
Podporované protokoly: CAN 2.0B
Zámek: Háček
Fyzika přenosu: Připojení kabelem
Topologie: Daisy Chain
Zakončovací odpor 120 Ω (terminant)
Celkové zkreslení (THDi): < 5 % (50 % ... 100 % výstupní zátěž)
Rozsah výstupního napětí: 30 v DC... 1000 V DC
Rozsah výstupního proudu: 0 a... 100 A
Ztrátový výkon Stand-By: < 14 W.
Označení: Výstup
Galvanické oddělení vstupu a výstupu: Ano
Izolační napětí vstup, výstup/pouzdro: 2121 v DC (základní izolace)
Vnitřní větrák: Ano
Směr proudění vzduchu: Zepředu dozadu
Hladina hluku: < 60 dB (1 m)
IEC 60664-1: II
Konduktivní systémy nabíjení elektrických vozidel - část 21-2: Požadavky na EMC pro externí systémy nabíjení elektrických vozidel: Konduktivní systémy nabíjení elektrických vozidel - část 21-2: Požadavky na elektromagnetickou snášenlivost pro externí systémy nabíjení elektrických vozidel
Vstupní proud: 3x 54 a (340 v AC); 3x 46 a (400 v AC)
Izolační odpor: 10 MΩ
Zpoždění zapnutí < 8 s.
Překmit: ± 3 % (spuštění)
Počet výkonových modulů jako účastníků SBĚRNICE CAN: Max. 48
Izolační napětí vstup, výstup/signál, komunikace: 4242 v DC
Izolační napětí Signal, komunikace / pouzdro: 707 v DC
Životnost: 90000 h (40 °C, elektrolytické kondenzátory); 70000 h (40 °C, ventilátor)
Ochrana proti přehřátí (OTP): > 75 °C
Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky: Konduktivní systémy nabíjení elektrických vozidel - část 1: Obecné požadavky
Konduktivní nabíjecí systémy pro elektrická vozidla – část 23: Zdroje stejnosměrného proudu pro elektrická vozidla: Konduktivní nabíjecí systémy pro elektrická vozidla – část 23: Zdroje stejnosměrného proudu pro elektrická vozidla
Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
Vstupní frekvence: 3x 50 Hz 60, ±10 %
Zbytkové vlnění výstupního proudu: ≤ 1 %
Připojení Hot-PLUG: ne
Větrání: ne

Kategorie produktu: Výkonový DC modul

Třída bezpečnosti: I

Hloubka: 550 mm

V: 134 mm

Šířka: 483 mm

: IP20

Montážní výška: 134 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW Výkonový DC modul

Popis

CHARX Power basic, modul pro rychlé nabíjení pro montáž DC nabíjecích stanic, montáž do 19" racku, vstup: 3 3fázový, výstup: 30 v DC - 1000 v DC / 0 A. .100 a

Tento text byl přeložen strojově.
