Name: Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I zařízení s přepěťovou ochranou 1 ks
Brand: Phoenix Contact
SKU: 3587919
Availability: SoldOut

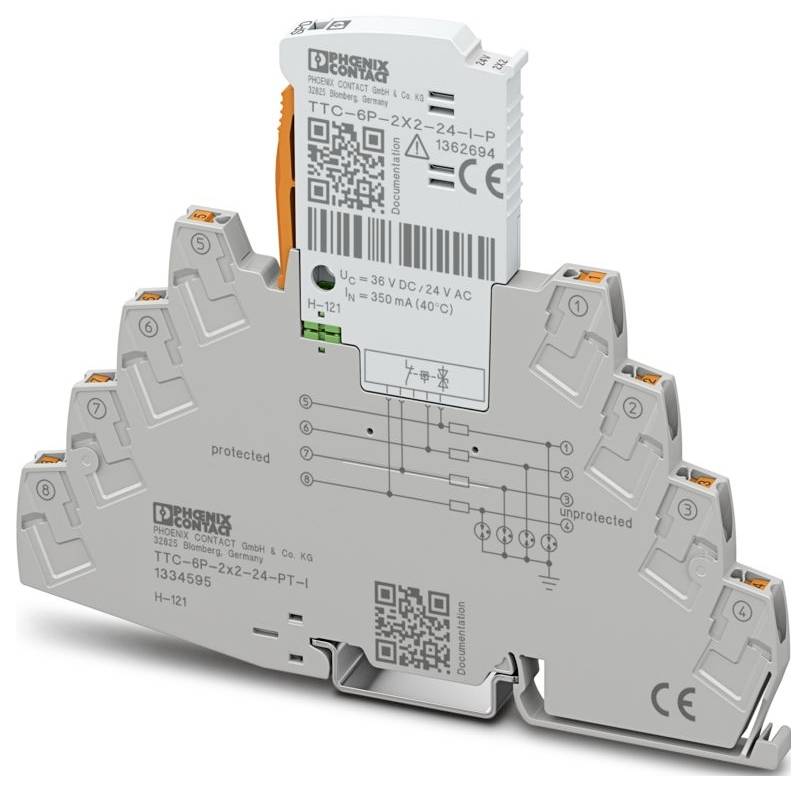

Zařízení ochrany před přepětím Phoenix Contact, montovatelné na DIN lištu, model TTC-6P-2x2-24-PT, pro systémy 24V DC. Kompaktní šedý modul.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (4 765,00 Kč / kus)

4 765,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 24 V DC; 24 V AC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm + 0,1 mm
Výška: 125 mm
Hloubka: 100 mm (vč. Nosné lišty 7,5 mm)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Line-Line & Line-Earth Ground
Maximální trvalé napětí UC: 36 v DC; 26 v AC
Jmenovitý proud 300 mA (40 °C)
Provozní proud IC u UC: ≤ 5 µA
Proud ochranného vodiče IPE: ≤ 5 µA
Celkový svodový proud ITOMs (8/20) µs: 15 kA
Ochranná hladina Up (žíla): ≤ 80 v (C1 - 1 kV / 500 a);≤ 160 v (C2 - 10 kV / 5 kA);≤ 55 v (C3 - 25 a)
Ochranná hladina Up (žíla): ≤ 950 v (C1 - 1 kV / 500 a);≤ 850 v (C2 - 10 kV / 5 kA);≤ 700 v (C3 - 25 a)
Kapacita (žíla): typ. 2 nF
Odpor na každém za cestu: 3,3 Ω ±20 %
Potřebné předjištění max.: 315 mA (FF)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 1 kA
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Nosná lišta TH 35 - 7,5 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Jmenovitý svodový rázový proud (8/20) µs (žíla): 8 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 1 kA
Doba odezvy TA (žíla): ≤ 100 ns
Další technické údaje: Další technické údaje
Barva (zástrčka): Světle šedá (RAL 7035)
Barva (základní prvek): Šedá (RAL 7042)
Doba obnovení impulsu (žíla): ≤ 25 ms
Max. Celkový svodový proud I celkem max (8/20) µs: 20 kA
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: > 900 kHz
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a
Výstupní napětí při 1 kV/μs (žíla): ≤ 50 V.
