Phoenix Contact 1064363 SOL-SC-3ST-0-DC-1MPPT-1001EQ připojovací krabice generátoru

Šedý elektrický rozvaděč s průhledným předním krytem odhaluje vnitřní zapojení a několik pojistkových prvků.

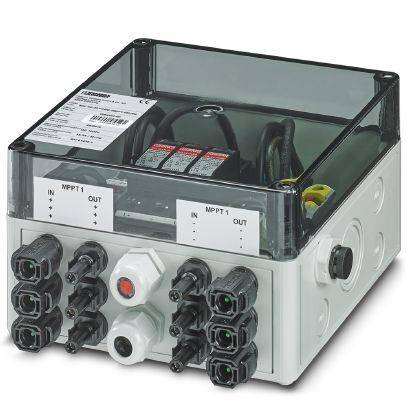

Elektronické zařízení s několika konektory, přepínači a označeními. Konektory pro 'IN', 'OUT' a 'MPPT'. Průhledný kryt zařízení.

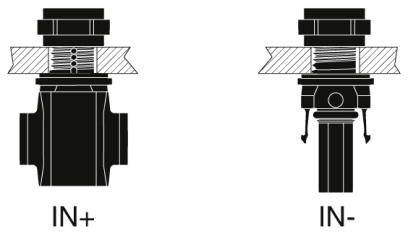

Diagram ukazuje dva ventily: vlevo označený jako 'IN+', vpravo označený jako 'IN-'. Oba ventily mají odlišné orientace a funkce.
Šedý obdélník se dvěma šedými kruhy na zeleně-žlutě pruhovaném pozadí; pod ním symbol uzemnění.
Symbol ochranného vodiče: žluto-zelený pruhovaný plášť kabelu s uzemňovacím symbolem pod ním.

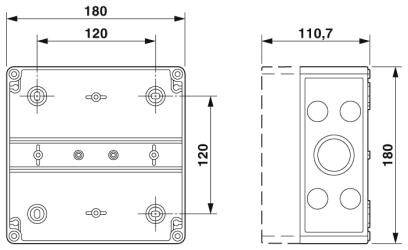

Technický výkres obdélníkového pouzdra s rozměry: 180 mm x 120 mm. Zobrazuje přední a boční pohled s montážními otvory.

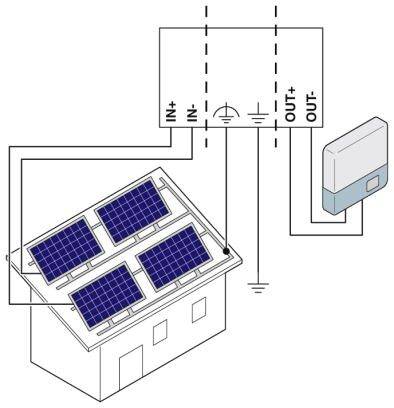

Schéma domu se solárními panely na střeše, propojené s měničem. Znázornění toku elektřiny od panelů k měniči.

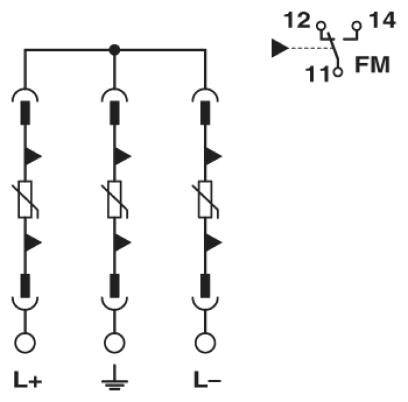

Schéma elektrického obvodu se třemi paralelními diodovými větvemi, propojené kladnými a zápornými svorkami.

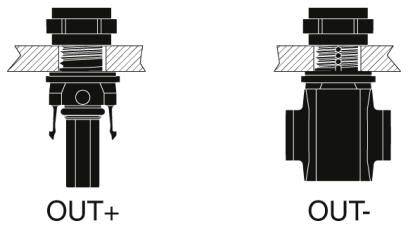

Diagram znázorňuje dvě ventily: vlevo 'OUT+' se šipkami pro směr proudění, vpravo 'OUT-' bez šipek proudění.
1/9
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 26. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (8 469,00 Kč / kus)
8 469,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Stupeň krytí: IP65
  • Provozní rozsah teplot: -20 °C až +55 °C
  • Materiál víko / dveří: polykarbonát (transparentní)
  • Počet string vstupy: 3
  • Proud na String: 13,3 A
  • Počet výstupů: 3 (v závislosti MPP tracker)
  • Počet podporovaných MPP tracker: 1
  • Typ kabelu: SUNCLIX
  • Průřez vodičů string vstup: 2,5 mm² do 6 mm²
  • Průřez vodičů výstup: 2,5 mm² do 6 mm²
Kategorie produktu

připojovací krabice generátoru

Rozm.

(š x v x h) 180 x 180 x 111 mm

Hmotnost

2.4050

Obsah

1 ks

Šířka

180 mm

V

180 mm

Hloubka

111 mm

Systémové napětí

1000 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 2209083 Phoenix Contact 1064363 SOL-SC-3ST-0-DC-1MPPT-1001EQ připojovací krabice generátoru

List technických údajů 2209083 Phoenix Contact 1064363 SOL-SC-3ST-0-DC-1MPPT-1001EQ připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209083 Phoenix Contact 1064363 SOL-SC-3ST-0-DC-1MPPT-1001EQ připojovací krabice generátoru

Popis

Normované spínací přístroj kombinaci díky použití DIN EN 61439.
