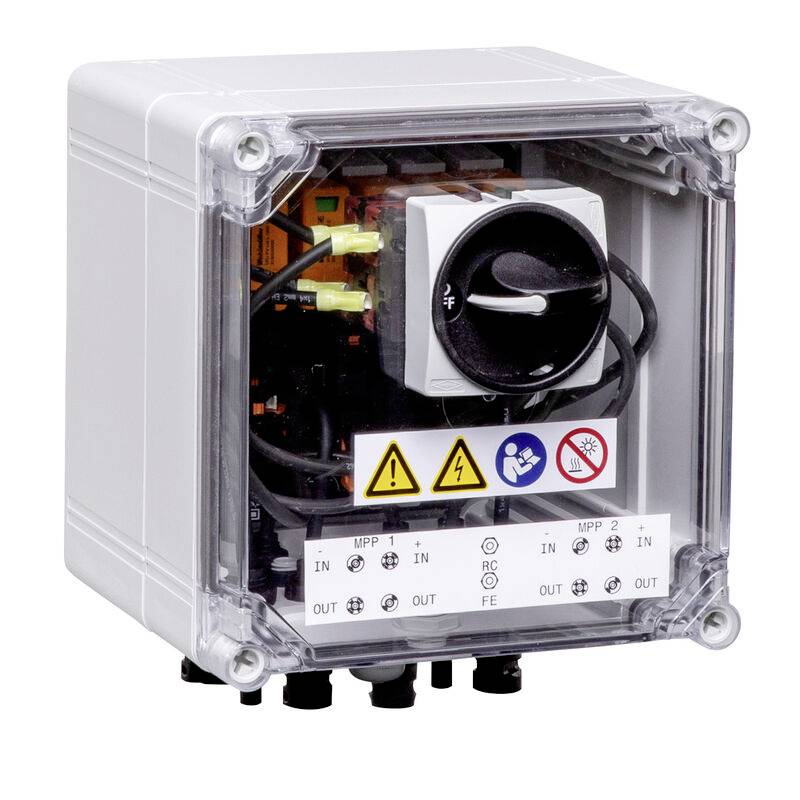

Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 připojovací krabice generátoru
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (10 189,26 Kč / kus)
10 189,26 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- vhodný pro/na
Fotovoltaika
- Kategorie produktu
připojovací krabice generátoru
- Rozm.
(š x h) 200 mm x 226 mm
- Provedení
2 MPP
- Barva
bílá
- Obsah
1 ks
- Šířka
200 mm
- Hloubka
226 mm
- Systémové napětí
1100 V
White
200 mm
236 mm
226 mm
MC4-Evo 2
2
0 A
Other
-40-50 °C
Plastic
ANO
ANO
NE
IK08
IP65
ANO
ANO
None
1100 V
35 A
2
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 připojovací krabice generátoru
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 připojovací krabice generátoru
Popis
Připojovací box pro generátor měničů s 2 MPP Trackery, vhodný pro ochranu DC strany fotovoltaického zařízení podle DIN CLC/TS 51643-32. MPP1: 1 vstup, připojení přes konektor MC4-Evo 2, kompatibilní s kabelovým provedením TÜV 2 PG1169/08.07/EN 50618:2063 1 výstup, připojení přes konektor MC4-Evo 2, kompatibilní s kabelovým provedením TÜV 2 PG1169/08.07/EN 50618:2063 MPP2: Identicky s MPP1 Max. Špičkové napětí Uoc: 1.100 v/DC 1 třída/typ I + II kombinovaný vodič s ohlašovacím kontaktem s uzamykatelným DC odpínacím spínačem pro bezpečné oddělení lisovaných vedení podle DIN EN IEC 60947-3
Připojení hlásiče přes M16 kabelové šroubení (rozsah sevření 5-10 mm Ø) max. Průměr vedení: 1,5 mm² připojení funkční erby přes M16 kabelová šroubení (rozsah sevření 5-10 mm Ø): Průměr kabelu: >= 16 mm² Třída ochrany: IP65 všechny zabudovány do polyesterového pouzdra vyztuženého skelnými vlákny. Rozměry HxWxT: 236x200x226,2 mm schválení podle nízkonapěťových spínacích zařízení IEC 61439-1 a EN 61439-2
