Name: Phoenix Contact 1054733 svorka pro vysoké proudy zásuvná svorka modrá 3 ks
Brand: Phoenix Contact
SKU: 2209070
Availability: BackOrder

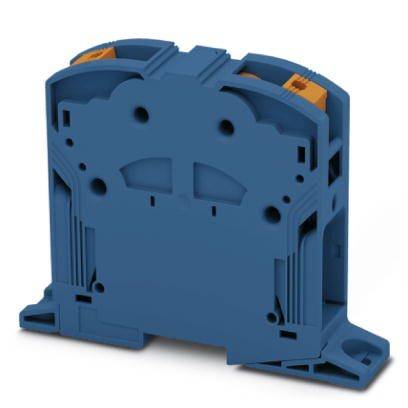

Modrá, obdélníková elektronická komponenta se dvěma oranžovými svorkami, vhodná pro průmyslovou montáž na lištu DIN.

Jednoduchá vodorovná čára s kruhy na obou koncích. Znázorňuje propojení nebo hranici mezi dvěma body.

Technický výkres zobrazuje svislou čáru se dvěma otvory. Výška 137,3 mm, vzdálenost od horního okraje 6,5 mm.

1/3

Ilustrační obrázek

Kategorie produktu

svorka pro vysoké proudy

Připojení

zásuvná svorka

Flexibilní průměr (max.)

185 mm²

Pevný průřez (max.)

185 mm²

Jmenovitý proud - filtr

309 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 3 ks)

Celková cena (676,33 Kč / kus)

2 029,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet konektorů: 2
Potenciály: 1
Jmenovitý průřez: 150 mm²
Impulzní rázové napětí: 8 kV
Kategorie přepětí: III
Izolační skupina: I
Zatěžovací proud maximálně: 309 A (při 150 mm² průřez vodiče)
Otevřené boční stěna: ne
Rozměr rastru: 31 mm
Průměr vrtaného otvoru: 6,5 mm

Kategorie produktu: svorka pro vysoké proudy

Vlastnosti: se zkušebním snímačem

Připojení: zásuvná svorka

Průřez flexibilní (min.): 95 mm²

Flexibilní průměr (max.): 185 mm²

Průřez pevný (min.): 95 mm²

Pevný průřez (max.): 185 mm²

Počet řádků: 1

Pólů: 1

Barva: modrá

Jmenovitý proud: 309 A

Jmenovitý proud - filtr: 309 A

Jmenovité napětí: 1500 V

Délka izolace (max.): 40 mm

Číslo výrobce: 1054733

Obsah: 3 ks

Typ: PTPOWER 185 F BU

Rozm.: (d x š x v) 150 x 31 x 108.3 mm

Šířka: 31 mm

V: 108.3 mm

Délka: 150 mm

Jmen. ráz. nap.: 8 kV

Stupeň znečištění: 3

Třída hořlavosti: V0

Izolační materiál: PA

Izolace: PA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209070 Phoenix Contact 1054733 svorka pro vysoké proudy zásuvná svorka modrá 3 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209070 Phoenix Contact 1054733 svorka pro vysoké proudy zásuvná svorka modrá 3 ks

Popis

Push-in-připojovací svorky se vyznačují, kromě systém vlastností modelu CLIPLINE complete, jednoduchým a rychlá zapojení pevných vodičů nebo vodičů s dutinkou. Kompaktní konstrukce umožňuje připojení i na malém prostoru. Kromě použití stávajícího Prufabgriffs snímací svorky lze naplnit, které vždy další nahrávání dvou zkušební kabely.

Tento text byl přeložen strojově.
