Phoenix Contact 1054722 svorka pro vysoké proudy zásuvná svorka šedá 3 ks Piece

Šedý, obdélníkový konektor s několika připojovacími body, viditelné oranžové prvky. Primárně určený pro elektrické aplikace.

Ilustrační obrázek

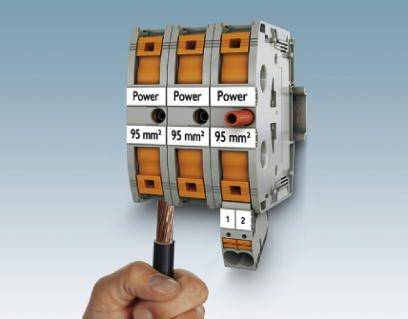

Ruka drží měděný drát, který je připojen ke třípólovým svorkovnicím s nápisem "Power 95 mm²".

Elektrický konektor s šedým pouzdrem, který spojuje dva černé kabely. Slouží k bezpečnému upevnění vedení.

Elektrický připojovací blok s označeními 'A1', 'A2', '12', zapojený červenými a černými vodiči.

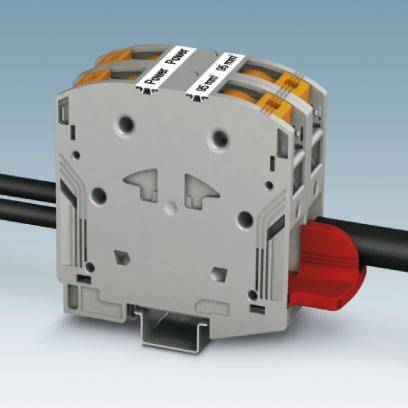

Šedý elektrický konektor s černými kabely zasunutými po straně. Nahoře jsou umístěny štítky s textem.

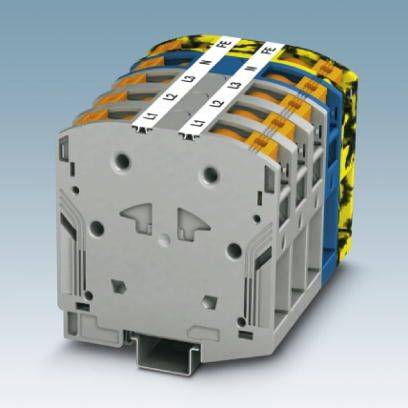

Řadová svorka s několika připojovacími místy v různých barvách pro průmyslové aplikace.

Vícepolové elektrické pružinové svorky s číslovanými připojeními, zčásti oranžové, namontované na nosné liště.

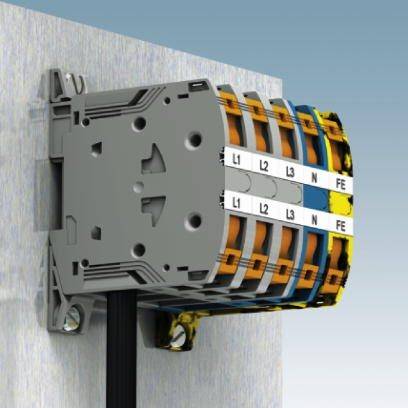

Obrázek elektrického připojovacího bloku s vyznačenými oblastmi L1, L2, L3, N a FE, namontovaný na stěně.

Horizontální čára s kruhy na obou koncích reprezentuje vztah nebo propojení mezi dvěma body.

1/9

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorka pro vysoké proudy

Připojení

zásuvná svorka

Flexibilní průměr (max.)

185 mm²

Pevný průřez (max.)

185 mm²

Datasheety: (PDF)

Doručení: Čt 8. 10.

313 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 3 ks)

Celková cena (558,95 Kč / kus)

1 676,86 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet konektorů: 2
Potenciály: 1
Jmenovitý průřez: 150 mm²
Impulzní rázové napětí: 8 kV
Kategorie přepětí: III
Izolační skupina: I
Zatěžovací proud maximálně: 309 A (při 185 mm² průřez vodiče)
Otevřené boční stěna: ne
Ochrana proti dotyku DIN EN 50274 (VDE 0660-514 zkušební specifikace:):2002-11
Bezpečnost: zaručuje rukou
Požadovaná hodnota: 15 N
Krátkodobě: 18 kA

Druh obalu: Piece

Kategorie produktu: svorka pro vysoké proudy

Vlastnosti: s pružinovým spojem PUSH-IN

Připojení: zásuvná svorka

Průřez flexibilní (min.): 95 mm²

Flexibilní průměr (max.): 185 mm²

Průřez pevný (min.): 95 mm²

Pevný průřez (max.): 185 mm²

Počet řádků: 1

Pólů: 1

Barva: šedá

Jmenovitý proud: 309 A

Jmenovitý proud - filtr: 309 A

Jmenovité napětí: 1000 V/AC
1500 V/DC

Délka izolace (max.): 40 mm

Číslo výrobce: 1054722

Obsah: 3 ks

Typ: PTPOWER 185

Rozm.: (d x š) 116.4 mm x 31 mm

Šířka: 31 mm

Délka: 116.4 mm

Jmen. ráz. nap.: 8 kV

Stupeň znečištění: 3

Třída hořlavosti: V0

Barva připojovacího prvku: šedá

Izolační materiál: PA

Izolace: PA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209066 Phoenix Contact 1054722 svorka pro vysoké proudy zásuvná svorka šedá 3 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209066 Phoenix Contact 1054722 svorka pro vysoké proudy zásuvná svorka šedá 3 ks Piece

Popis

Push-in-připojovací svorky se vyznačují, kromě systém vlastností modelu CLIPLINE complete, jednoduchým a rychlá zapojení pevných vodičů nebo vodičů s dutinkou. Kompaktní konstrukce umožňuje připojení i na malém prostoru. Kromě použití stávajícího Prufabgriffs snímací svorky lze naplnit, které vždy další nahrávání dvou zkušební kabely.
