PCE Instruments ultrazvukový senzor PCE-TDS 200+ SL-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Box
Kategorie produktu
ultrazvukový senzor
Min. provozní napětí
5 V
Provozní napětí max.
5 V
měřicí rozsah
32 m/s
Datasheety: (PDF)
Počet
Celková cena (98 287,83 Kč / kus)
98 287,83 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-TDS 200+ SL-ICA
- Ultrazvukový průtokoměr s 32 GB GB pamětí pro 10 milionů bodů měření
- Rozsah měření ± 32 m/s.
- Reprodukovatelnost ±0,5 % naměřené hodnoty
- Různé měřicí sondy
- Individuálně nastavitelné mezní hodnoty alarmu
- LCD displej 2,8
- Pro všechna média

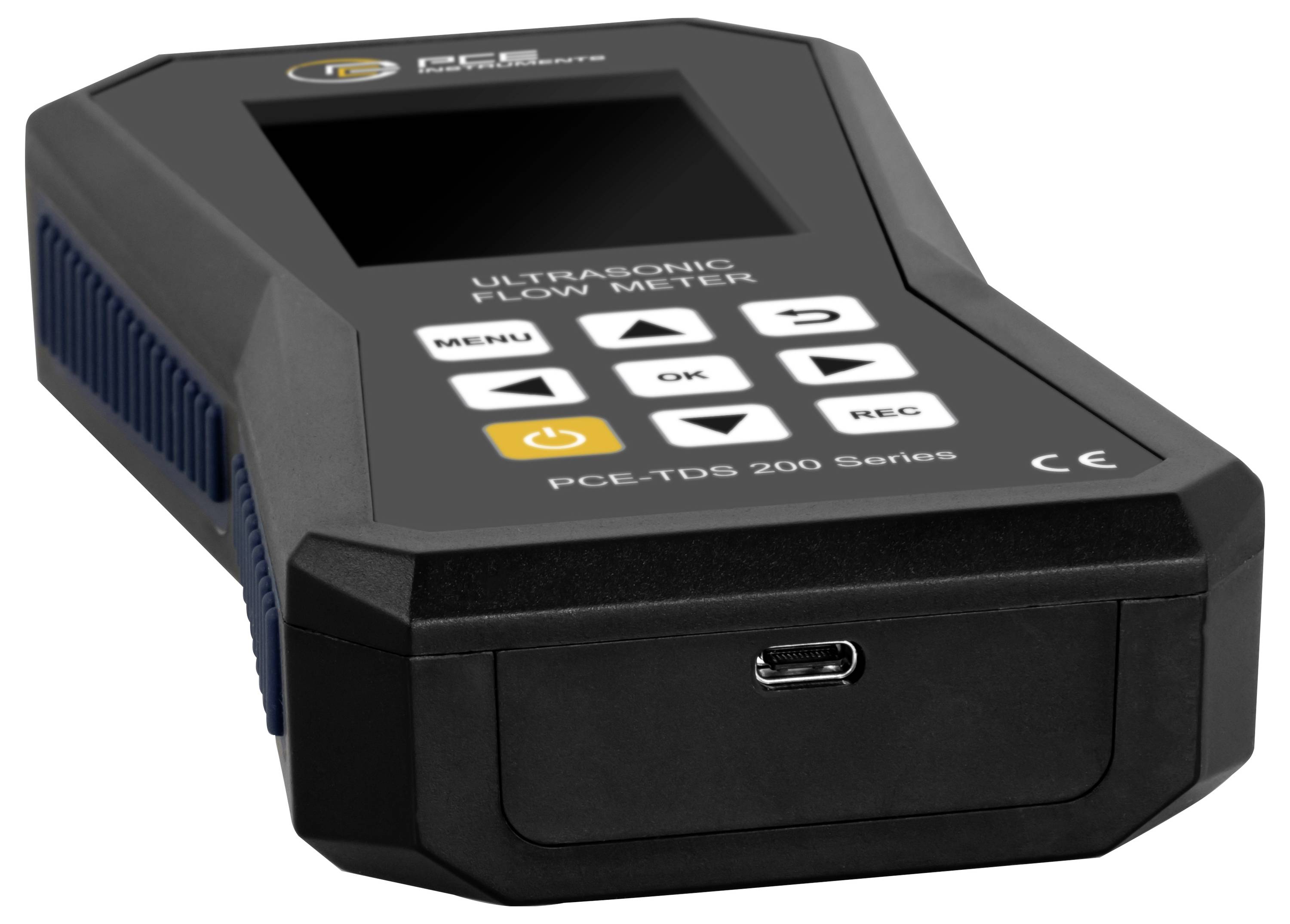

- Rozhraní USB-C pro přenos dat
- Volitelný software pro analýzu naměřených hodnot
- Měření množství tepla
- Včetně kalibračního certifikátu ISO
Dodatečné informace:
Technické parametry
- Měření průtoku
- Rozsah měření ± 32 m/s.
- Rozlišení 0,001 m/s
- Přesnost
- DN ≥ 50 mm: ±1,5 % v. MW. Pro rychlosti > 0,3 m/s.
- DN <50 mm: ±3,5 % v. MW. Pro rychlosti > 0,3 m/s.
- Reprodukovatelnost ±0,5 % naměřené hodnoty
- Pár PCE TDS 200 s senzorů
- Průměr trubky DN 15 … 100 / 20 … 108 mm
- Rozměry 45 x 30 x 30 mm
- Teplotní odolnost: -30 … 160 °C
- PCE TDS 200 L SENZOR
- Průměr trubky DN 300... 6000 mm
- Rozměry 91 x 52 x 44 mm
- METODA MĚŘENÍ Z, V, N, W.
- Režim Medium
- Voda
- Mořská voda
- Oil
- Ropa
- Metanol
- Etanol
- Motorová nafta
- Benzin
- Petrolej;
- Uživatelská definice (manuální zadání rychlosti zvuku ze Medium)
- Všechny kapaliny s rozrulou jednotkou <5 %
- Materiál trubky
- Měď CU
- Ocel FE
- Nerezová ocel VA
- Hliník AL
- Mosaz ME
- CI litina
- Železo FE
- Nikl NI
- Titan TI
- Zinek ZI
- Akryl./AC
- Polyetylen PE
- Polypropylen
- Polyvinylchlorid PVC
- Nylon ny ny ny ny ny ny
- Definice uživatele (ruční zadání transversální rychlosti zvuku z trubkového materiálu)
- Vnitřní výstelka trubky
- Žádný oděv
- Uživatelsky definované
- Epoxidová pryskyřice
- Guma
- Malta
- Polystyren PS
- Polyetylen PE
- Polytetrafluorethylen PTFE
- Polyuretan PU
- Polypropylen
- Definice uživatele (ruční zadání longitudinální rychlosti zvuku vnitřního obložení trubky)
- Parametry rychlosti toku, objemového průtoku a objemu
- Jednotky (rozměry) mm, in
- Jednotky (rychlost toku) m/s, ft/s.
- Jednotky (objemový průtok) m³, l, gal, igl, Mgl, cf, bal, ib, zdali
- Časový údaj v sekundách, minutách, hodinách, dnech
- Jednotky (objem) m3, l, gal, igl, Mgl, cf, bal, ib, zdali
- Přesnost měření teploty
- Typ B: 600... 1800 °C TYP B: ± (0,5 % + 3 °C)
- Typ E: -100... +900 °C TYP E: ± (0,4 % + 1 °C)
- Typ J: -100... 1150 °C TYP J ± (0,4 % + 1 °C)
- Typ k: -100... 40 AŽ +1370 °C, TYP K: ± (0,4 % + 1 °C)
- Typ N: -100... + 1150 °C TYP N: ± (0,4 % + 1 °C)
- Typ R: 0... 1700 °C TYP R: ± (0,5 % + 3 °C)
- Typ s: 0... 1500 °C TYP S: ± (0,5 % + 3 °C)
- Typ T: -100... 40 AŽ +400 °C TYP T: ± (0,4 % + 1 °C)
- Rozlišení: 0,1 °C
- PŘIPOJITELNÉ TERMOČLÁNKY B, E „J“ „N „R“ „S „T“
- Parametry rychlosti toku, objemového průtoku, objemu, teploty, tepelného výkonu a množství tepla
- Jednotky (teplota) °C / °F.
- Jednotky (množství tepla) k, kJ, MJ, Wh, kWh MWh, BTU, kBtu, MBtu
- Jednotky (tepelný výkon) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, KBtu/h, MBtu/h.
- Zobrazení nákladů v EUR, libře, USD, turecké liře, Zloty, Yen
- Další specifikace
- Ukazatel 2,8“ LCD
- Jednotky metrické/Imperial
- Jazyk menu: Němčina, angličtina, francouzština, španělština, italština, nizozemsky, portugalsky, dánsky
- Turecká, polština, ruština, čínština, japonština
- Provozní a skladovací podmínky
- Teplota –20 … +65 °C
- Vlhkost vzduchu: 10 … 95 % relativní vlhkosti, nekondenzující
- Datalogger 32 s GB kapacitou paměti / 10 milionů měřicích bodů
- Rozhraní USB (pro online měření, čtení interní paměti a pro nabíjení akumulátoru)
- Ochrana IP52
- napájení
- Interní: Akumulátor li-Pol (3,7 v, 2500 mAh)
- Externí: USB 5 VDC, 500 mA
- Provozní doba cca 10 h
- Rozměry 165 x 85 x 32 mm
- Hmotnost 255 g
- Druh obalu
Box
- Kategorie produktu
ultrazvukový senzor
- Typ
PCE-TDS 200+ SL-ICA
- Provozní napětí
5 V
- Min. provozní napětí
5 V
- Provozní napětí max.
5 V
- Provozní napětí
5 V
- Vlastnosti
s krytem
Připojovací kryt s 2 kabelovými šrouby
Připojovací kryt s 2 konektory
- Připojení
kabelová průchodka
- Reakční doba
1 s
- Výstupy
analogové napětí
analogový
dvoudrát
- Barva pouzdra
černá
- Vlastnosti materiálu
galvanizováno zinkem
nerezové
- Materiál pouzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Délka kabelu
5 m
- Jmenovitý průměr
6000 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Měřicí přesnost ±
1.5 %
- Min. měřicí rozsah
0 m/s
- měřicí rozsah
32 m/s
- Měřicí rozsah
0 - 32 m/s
IP52
- Hmotnost
255 g
- Min. okolní teplota
-20 °C
- Max. okolní teplota
65 °C
- Délka
165 mm
- Šířka
32 mm
- V
85 mm
- Rozm.
(d x š x v) 165 x 32 x 85 mm
- Obsah
1 ks
- Splňuje RoHS
ano
Ke stažení
List technických údajů
List technických údajů 3812903 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SL-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812903 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SL-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Popis
Ultrazvukový průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN <50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Jedná se o velmi přesné měření průtoku ultrazvukem. Pro instalaci senzorů ultrazvukového průtokoměru je k dispozici instalační pomůcka. Při instalaci se kvalita signálu graficky zobrazí na ultrazvukovém průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny v správné vzdálenosti od ultrazvukového průtokoměru. K provedení měření průtoku ultrazvukovým průtokoměrem se po zadání specifikací potrubí a médií zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u ultrazvukového průtokoměru nejrůznějších jednotek. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí.
Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Ultrazvukový průtokoměr umožňuje nastavit start/stop podmínky a interval ukládání od 1 sekundy do 12 hodin. Paměťový bod ultrazvukového průtokoměru jednou provždy obsahuje všechny měřené veličiny. Naměřené hodnoty se ukládají na panelové měřidlo průtoku ultrazvukem o velikosti 32 GB. GB. Na ultrazvukoměru můžete uložit až 10 milionů bodů měření.
Pomocí volitelného softwaru lze zaznamenané hodnoty načíst ultrazvukovým průtokoměrem. Pro analýzu mohou být naměřené hodnoty zobrazeny pomocí ultrazvukového průtokoměru ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot pomocí ultrazvukového průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze tento ultrazvukový průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru.

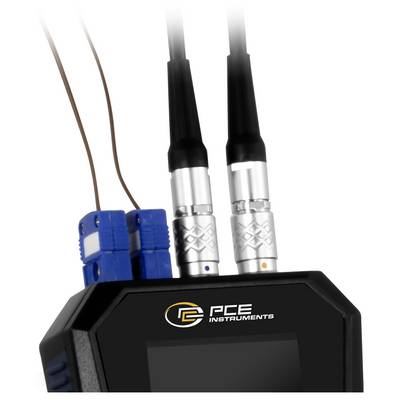

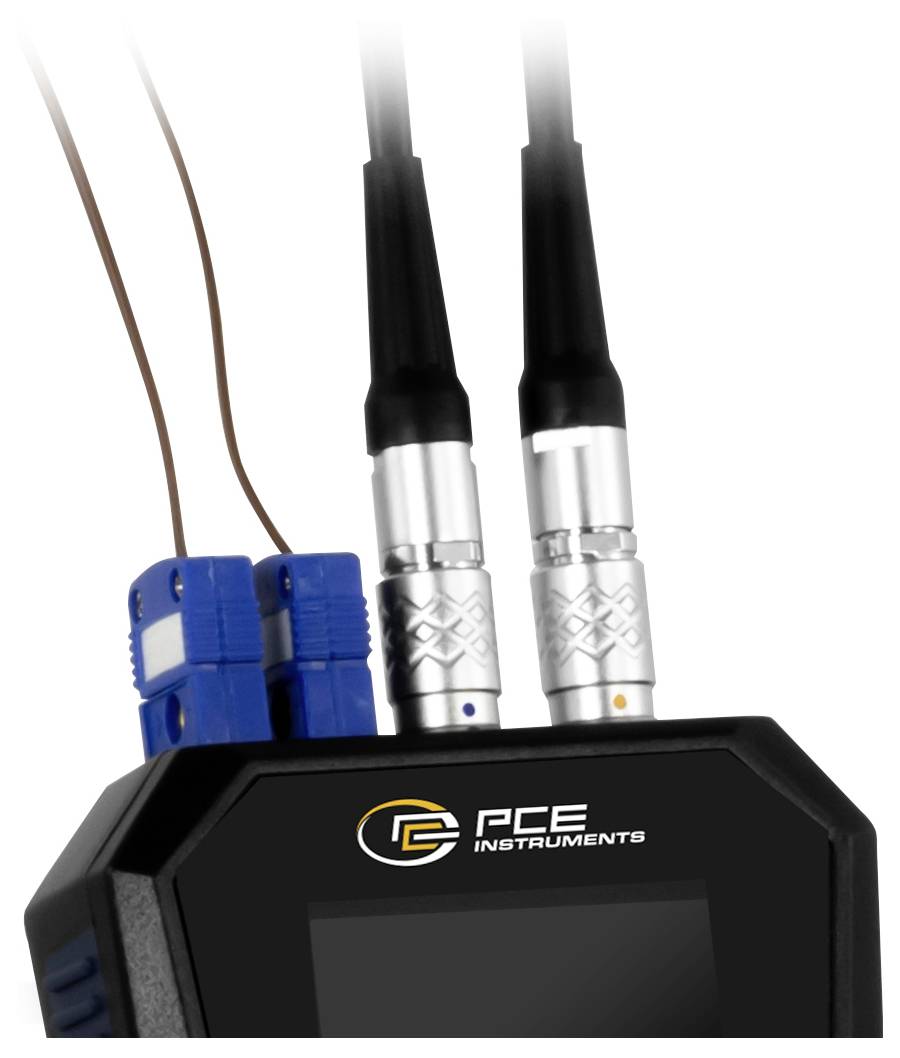

Pro stanovení množství tepla ultrazvukovým průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky jsou připojeny k zařízení k zařízení k přednímu a zpětnému chodu potrubí. Pomocí rozdílu teplot a naměřeného průtoku může ultrazvukový průtokoměr určit množství tepla. V případě potřeby může ultrazvukový průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepla. Díky tomu najde tento ultrazvukový průtokoměr své uplatnění například při kontrole topného zařízení.
Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Ultrazvukový měřič průtoku může být volitelně vybaven kalibračním certifikátem ISO nebo DAkkS.
PCE TDS 200 s SENZOR
Pár malých senzorů pro průměr potrubí DN 15 … 100 / 20 … 108 mm. Hodí se pro obzvláště malé trubky. Snímače mají mimořádně malé rozměry 45 x 30 x 30 mm a teplotní odolnost od -30 … 160 °C. Díky magnetům na spodní straně lze čidla připevnit na železné kovy. Kromě toho lze čidla k ultrazvukoměru připojit k trubce pomocí odpojitelné stahovací pásky.
PCE TDS 200 L SENZOR
Velký pár senzorů pro průměr potrubí DN 300... 6000. Tento pár senzorů je vhodný pro velké trubky. Senzory lze připevnit k ultrazvukoměru pomocí odpojitelné stahovací pásky. Díky zabudovaným magnetům lze připojit čidla na potrubí a kov s obsahem železa. Senzory mají rozměry 91 x 52 x 44 mm.
Tento text byl přeložen strojově.
Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Ultrazvukový průtokoměr umožňuje nastavit start/stop podmínky a interval ukládání od 1 sekundy do 12 hodin. Paměťový bod ultrazvukového průtokoměru jednou provždy obsahuje všechny měřené veličiny. Naměřené hodnoty se ukládají na panelové měřidlo průtoku ultrazvukem o velikosti 32 GB. GB. Na ultrazvukoměru můžete uložit až 10 milionů bodů měření.
Pomocí volitelného softwaru lze zaznamenané hodnoty načíst ultrazvukovým průtokoměrem. Pro analýzu mohou být naměřené hodnoty zobrazeny pomocí ultrazvukového průtokoměru ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot pomocí ultrazvukového průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze tento ultrazvukový průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru.
Pro stanovení množství tepla ultrazvukovým průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky jsou připojeny k zařízení k zařízení k přednímu a zpětnému chodu potrubí. Pomocí rozdílu teplot a naměřeného průtoku může ultrazvukový průtokoměr určit množství tepla. V případě potřeby může ultrazvukový průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepla. Díky tomu najde tento ultrazvukový průtokoměr své uplatnění například při kontrole topného zařízení.
Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Ultrazvukový měřič průtoku může být volitelně vybaven kalibračním certifikátem ISO nebo DAkkS.
PCE TDS 200 s SENZOR
Pár malých senzorů pro průměr potrubí DN 15 … 100 / 20 … 108 mm. Hodí se pro obzvláště malé trubky. Snímače mají mimořádně malé rozměry 45 x 30 x 30 mm a teplotní odolnost od -30 … 160 °C. Díky magnetům na spodní straně lze čidla připevnit na železné kovy. Kromě toho lze čidla k ultrazvukoměru připojit k trubce pomocí odpojitelné stahovací pásky.
PCE TDS 200 L SENZOR
Velký pár senzorů pro průměr potrubí DN 300... 6000. Tento pár senzorů je vhodný pro velké trubky. Senzory lze připevnit k ultrazvukoměru pomocí odpojitelné stahovací pásky. Díky zabudovaným magnetům lze připojit čidla na potrubí a kov s obsahem železa. Senzory mají rozměry 91 x 52 x 44 mm.
Tento text byl přeložen strojově.
Provedení
- Rozsah měření ± 32 m/s.
- Rozlišení: 0,001 m/s
- Včetně 4 senzorů
- Senzor pro průměr potrubí DN 15 … 100 / 20 … 108 mm, DN 300... 6000 mm
- Měření teploty až do 1800 °C
- Pro různá média
- Pro různé trubkové materiály
- Parametry měření: Rychlost toku, objemový průtok, objem
- Teplota, tepelný výkon a množství tepla
- Rozhraní: USB
- Zobrazení nákladů
- Datalogger: Kapacita paměti 32 GB (GB 10 mil. bodů Mio)
- akumulátor LiPo

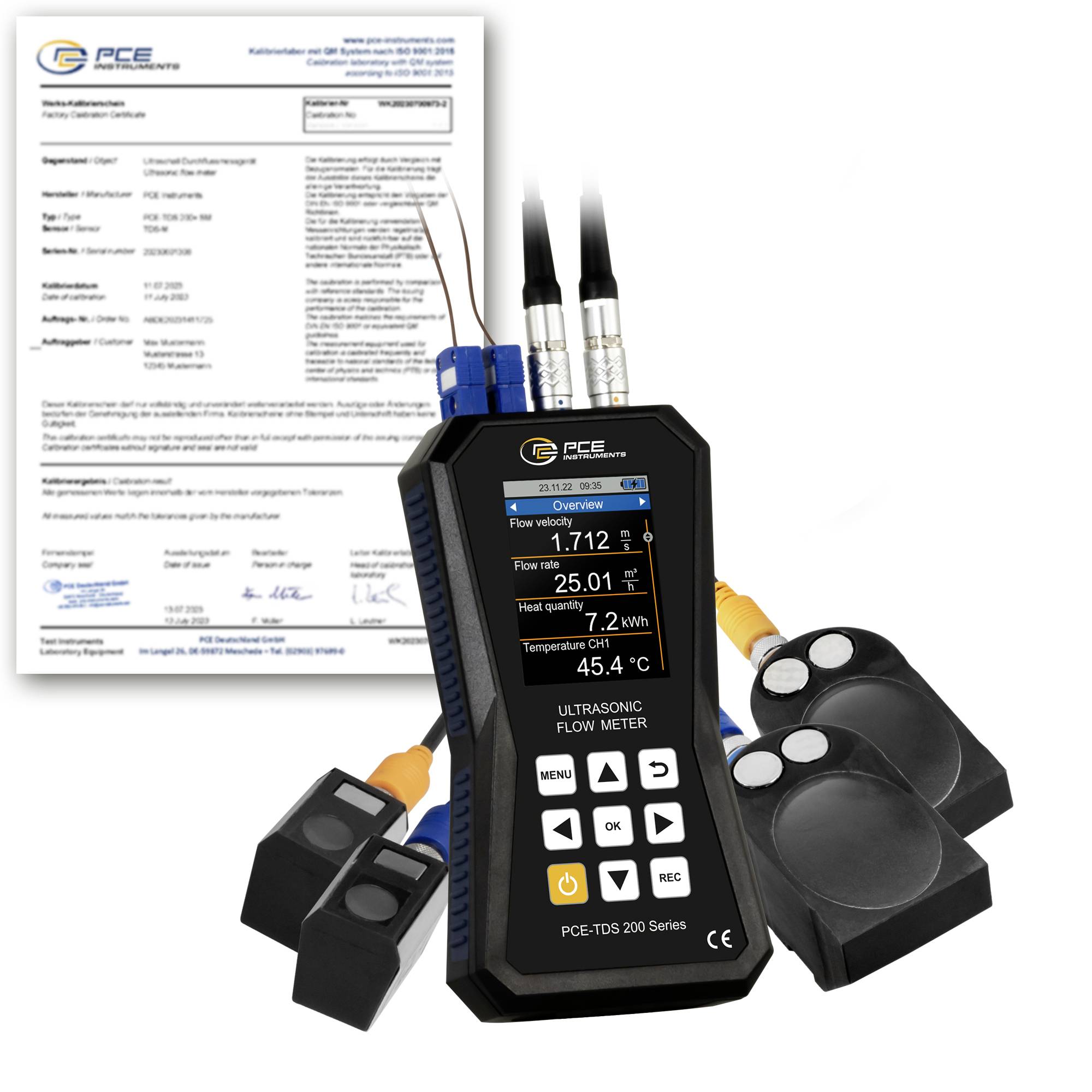

- Vč. kalibračního certifikátu ISO
Obsah balení

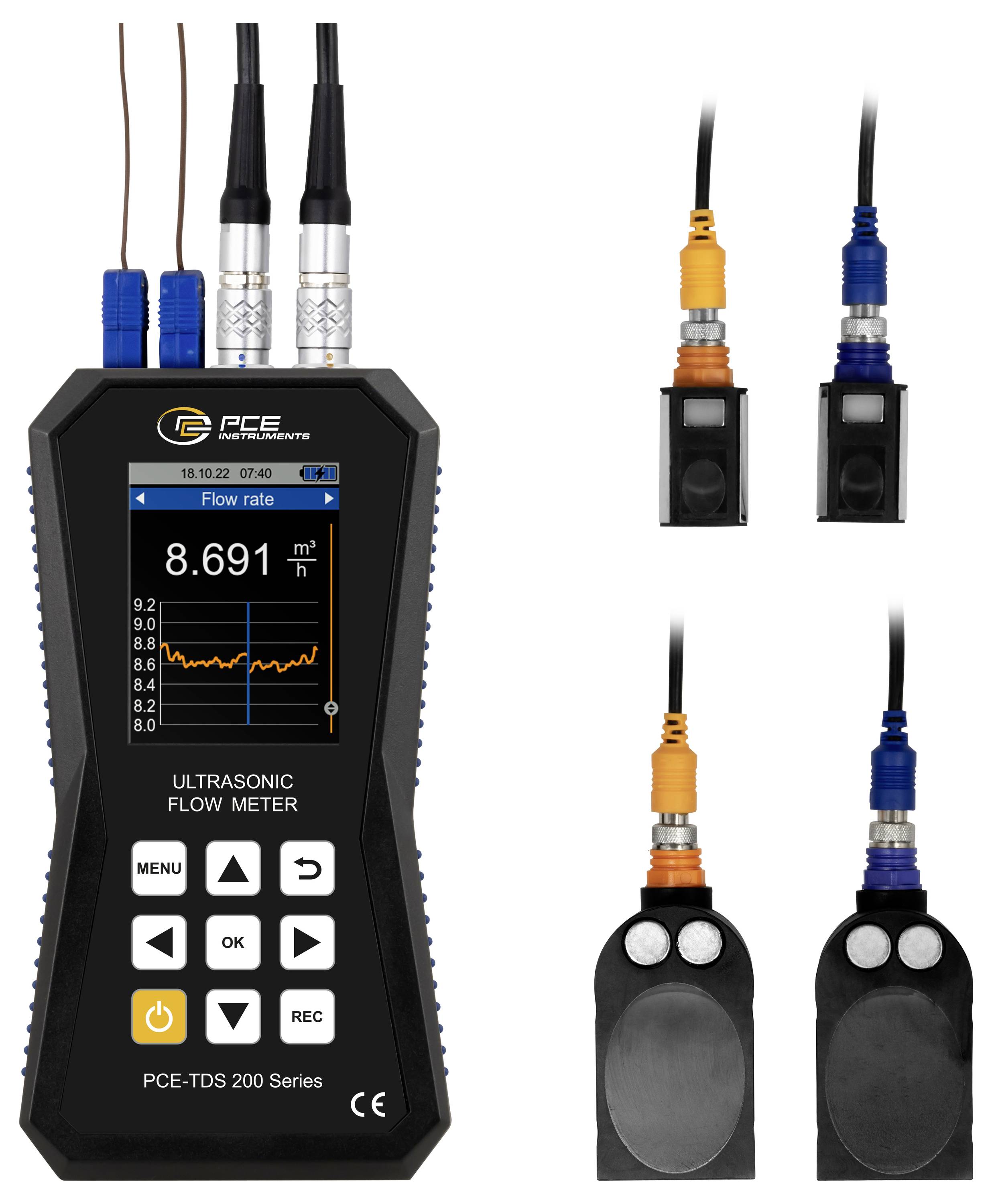

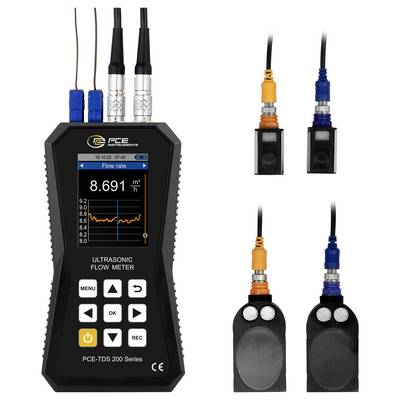

- 1x ultrazvukový průtokoměr PCE-TDS 200+ SL-ICA
- 1x průtokové senzory PCE-TDS 200 s SENZOR (pár)
- 1x průtokové senzory PCE-TDS 200 L SENZOR (pár)
- 2x teplotní senzor TF-RA330
- 2x 5 m propojovací kabel
- 2x rozpojitelná stahovací páska
- 1x síťový adaptér
- 1x kabel USB-C
- 1x ultrazvukový kontaktní gel
- 1x měřicí PCE pásmo
- 1x plastový kufřík
- .
- Vč. kalibračního certifikátu ISO
