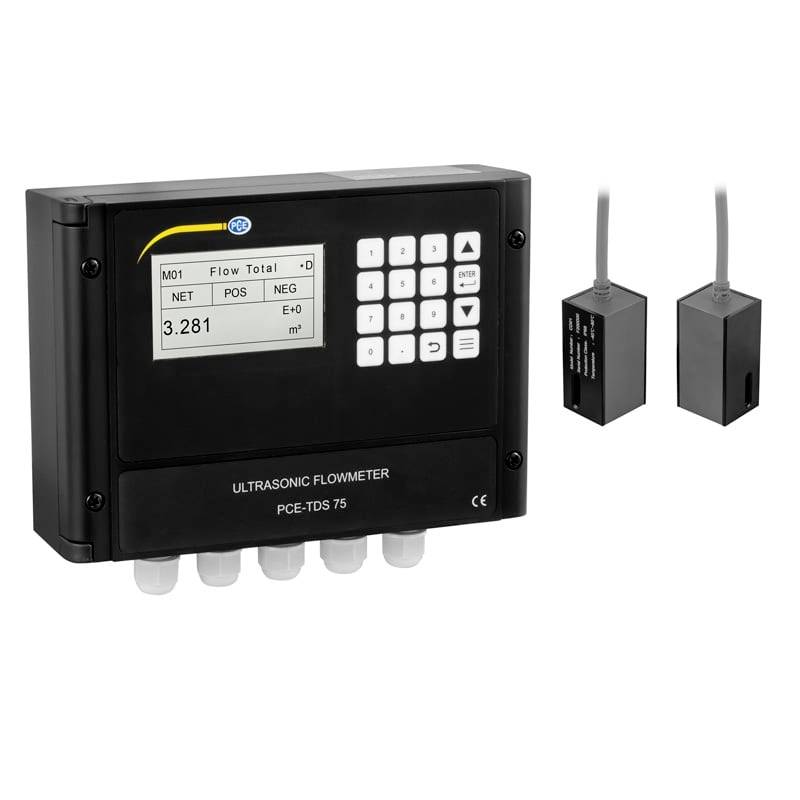

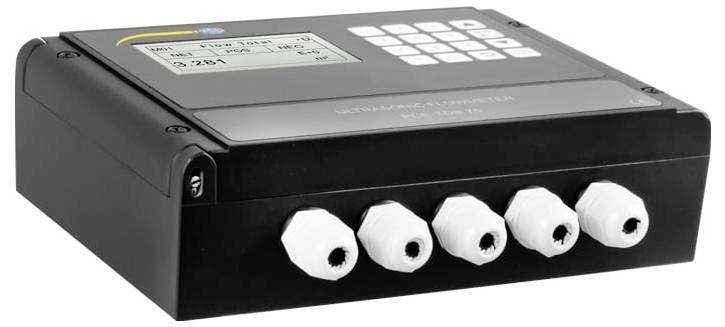

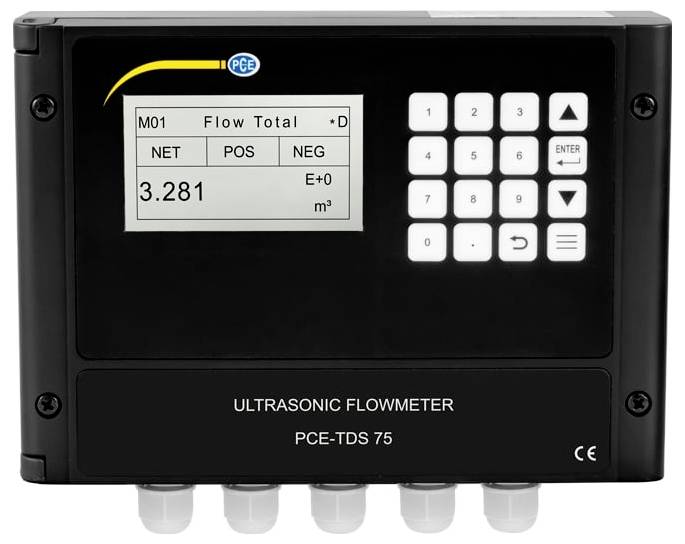

PCE Instruments Průtokový měřič PCE-TDS 75 1 ks

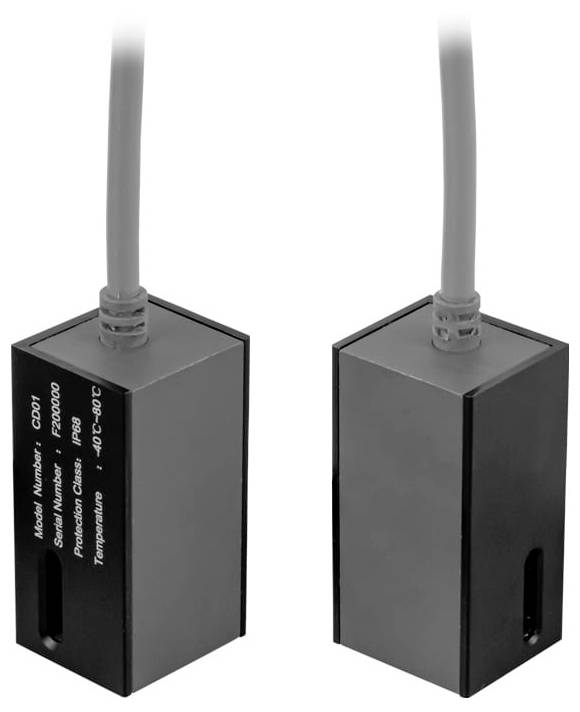

Stacionární ultrazvukový průtokoměr s různými možnostmi připojení / přesnost měření 1 % / průměr trubky od 25 mm do 1.200 mm / zaznamenává průtok a průtok stacionární ultrazvukový průtokoměr je přístroj pro kontinuální sledování průtoku kapalin v potrubí. Jednou z výhod principu měření je, že senzory stacionárních ultrazvukových měřičů lze jednoduše připevnit zvenčí na potrubí. Pro instalaci nemusí být potrubí odděleno ani navrtáno. To umožňuje instalaci systému měření bez vyprazdňování potrubí. Vzhledem k bezkontaktnímu principu měření stacionárního ultrazvukového průtokoměru je možné jej použít i v oblastech s vysokými hygienickými požadavky, například v potravinářském průmyslu. V závislosti na místních podmínkách může náš stacionární průtokoměr měřit buď metodou odrazivosti, nebo přímou metodou. Pro měření odrazivosti, které je rovněž označováno jako metoda v, jsou oba senzory namontovány vedle sebe na téže straně potrubí souběžně se směrem toku. Jeden ze senzorů vysílá ultrazvukové vlny, který druhý senzor přijímá vlny odražené od protilehlé strany trubky. Naproti tomu pro přímé měření, které je uvedeno také jako Zková metoda, jsou čidla upevněna na protilehlých stranách trubky. Náš stacionární ultrazvukový průtokoměr nabízí v přístrojovém menu mnoho možností nastavení a dotazování. Všechna potřebná nastavení lze provést přímo v místě instalace pomocí údajů z klávesnice. Fóliová klávesnice umožňuje rychlé zadání hodnot i numerický blok. Po připojení zařízení musí být nejprve zaznamenána data z místa měření, jako je průměr, tloušťka a materiál trubky, v menu M10 „Pipe settings“, aby bylo možné naměřené hodnoty správně přeměnit. V nabídce M14 „INSTL Spacing“ se pak může pro čidla odečíst montážní vzdálenost vypočtená pro uvedené potrubí. Po instalaci senzorů pak v jiném menu zjistíte, zda je síla a kvalita signálu dostatečná pro spolehlivé měření. Pokud ne, může být uspořádání senzorů přizpůsobeno nebo v případě potřeby zvoleno jiné místo měření. Jako stacionární ultrazvukový průtokoměr disponuje PCE-TDS 75 různými možnostmi výstupu pro přenos naměřených dat na další zařízení. Pomocí reléového výstupu a analogového výstupu s 20 - 4 mA lze ovládat další zařízení. Impulzní výstup (OCT) lze použít pro generování impulsů pro pevně stanovená množství, například na dálkovém čítači pro kontrolu spotřeby nebo průtoku. Naměřené hodnoty mohou být přeneseny také přímo přes výstup RS 232 nebo RS 485. Pomocí těchto rozhraní lze stacionární ultrazvukový průtokoměr integrovat přímo do řízení procesů. Měřič průtoku PCE-TDS 75 může být stacionárním ultrazvukovým měřičem monitorován mezní hodnoty pro minimální a maximální průtok. Při překročení minimální hodnoty nebo při překročení maxima lze pak spustit alarm buď přes relé nebo impulzní výstup. Kontinuálně zaznamenaná průtoková množství se ukládají v přístroji. Pomocí menu M60 „Date Totalizer“ lze získat průtok za posledních 6 let za měsíc, za posledních 12 měsíců a za posledních 31 dní za rok. Zde je TDS 75 jako stacionární ultrazvukový měřič průtoku v krátké charakteristice:

Tento text byl přeložen strojově.
