PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Box
Kategorie produktu
ultrazvukový senzor
Min. provozní napětí
5 V
Provozní napětí max.
5 V
měřicí rozsah
32 m/s
Datasheety: (PDF)
Počet
Celková cena (88 704,00 Kč / kus)
88 704,00 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-TDS 200+ MR-ICA
- Ultrazvukový průtokoměr s 32 GB GB pamětí pro 10 milionů bodů měření
- Rozsah měření ± 32 m/s.
- Reprodukovatelnost ±0,5 % naměřené hodnoty
- Různé měřicí sondy
- Individuálně nastavitelné mezní hodnoty alarmu
- LCD displej 2,8
- Pro všechna média
- Rozhraní USB-C pro přenos dat
- Volitelný software pro analýzu naměřených hodnot
- Měření množství tepla
- Včetně kalibračního certifikátu ISO
Dodatečné informace:
Technické parametry
- Rozsah měření průtoku ± 32 m/s.
- Rozlišení 0,001 m/s
- Přesnost
- DN ≥ 50 mm: ±1,5 % v. MW. Pro rychlosti > 0,3 m/s.
- DN <50 mm: ±3,5 % v. MW. Pro rychlosti > 0,3 m/s.
- Reprodukovatelnost ±0,5 % naměřené hodnoty
- PCE-TDS 200 MR SENZORICKÉ pár
- Průměr trubky DN 50 … 700 / 57 … 720 mm
- Teplotní odolnost: -30 … 160 °C
- METODA MĚŘENÍ Z, V, N, W.
- Režim Medium
- Voda
- Mořská voda
- Oil
- Ropa
- Metanol
- Etanol
- Motorová nafta
- Benzin
- Petrolej;
- Uživatelská definice (manuální zadání rychlosti zvuku ze Medium)
- Všechny kapaliny s rozrulou jednotkou <5 %
- Materiál trubky
- Měď CU
- Ocel FE
- Nerezová ocel VA
- Hliník AL
- Mosaz ME
- CI litina
- Železo FE
- Nikl NI
- Titan TI
- Zinek ZI
- Akryl./AC
- Polyetylen PE
- Polypropylen
- Polyvinylchlorid PVC
- Nylon ny ny ny ny ny ny
- Definice uživatele (ruční zadání transversální rychlosti zvuku z trubkového materiálu)
- Vnitřní výstelka trubky
- Žádný oděv
- Uživatelsky definované
- Epoxidová pryskyřice
- Guma
- Malta
- Polystyren PS
- Polyetylen PE
- Polytetrafluorethylen PTFE
- Polyuretan PU
- Polypropylen
- Definice uživatele (ruční zadání longitudinální rychlosti zvuku vnitřního obložení trubky)
- Parametry rychlosti toku, objemového průtoku a objemu
- Jednotky (rozměry) mm, in
- Jednotky (rychlost toku) m/s, ft/s.
- Jednotky (objemový průtok) m³, l, gal, igl, Mgl, cf, bal, ib, zdali
- Časový údaj v sekundách, minutách, hodinách, dnech
- Jednotky (objem) m3, l, gal, igl, Mgl, cf, bal, ib, zdali
- Měření teploty
- Rozsah měření přesnosti
- Typ B: 600... 1800 °C TYP B: ± (0,5 % + 3 °C)
- Typ E: -100... +900 °C TYP E: ± (0,4 % + 1 °C)
- Typ J: -100... 1150 °C TYP J ± (0,4 % + 1 °C)
- Typ k: -100... 40 AŽ +1370 °C, TYP K: ± (0,4 % + 1 °C)
- Typ N: -100... + 1150 °C TYP N: ± (0,4 % + 1 °C)
- Typ R: 0... 1700 °C TYP R: ± (0,5 % + 3 °C)
- Typ s: 0... 1500 °C TYP S: ± (0,5 % + 3 °C)
- Typ T: -100... 40 AŽ +400 °C TYP T: ± (0,4 % + 1 °C)
- Rozlišení: 0,1 °C
- PŘIPOJITELNÉ TERMOČLÁNKY B, E „J“ „N „R“ „S „T“
- Rychlost toku, objemový průtok, objem, teplota, tepelný výkon a množství tepla
- Jednotky (teplota) °C / °F.
- Jednotky (množství tepla) k, kJ, MJ, Wh, kWh MWh, BTU, kBtu, MBtu
- Jednotky (tepelný výkon) W, kW, MW, J/h, kJ/h MJ/h, BTU/h, KBtu/h, MBtu/h.
- Zobrazení nákladů v EUR, libře, USD, turecké liře, Zloty, Yen
- Další specifikace
- Ukazatel 2,8“ LCD
- Jednotky metrické/Imperial
- Jazyk menu: Němčina, angličtina, francouzština, španělština, italština, v nizozemštině, portugalštině, dánštině, turečtštině, polštině, rusky, čínsky, japonština
- Provozní a skladovací podmínky
- Teplota –20 … +65 °C
- Vlhkost vzduchu: 10 … 95 % relativní vlhkosti, nekondenzující
- Datalogger 32 s GB kapacitou paměti / 10 milionů měřicích bodů
- Rozhraní USB (pro online měření, čtení interní paměti a pro nabíjení akumulátoru)
- Ochrana IP52
- napájení
- Interní: Akumulátor li-Pol (3,7 v, 2500 mAh)
- Externí: USB 5 VDC, 500 mA
- Provozní doba cca 10 h
- Rozměry 165 x 85 x 32 mm
- Hmotnost 255 g
- Druh obalu
Box
- Kategorie produktu
ultrazvukový senzor
- Typ
PCE-TDS 200+ MR-ICA
- Provozní napětí
5 V
- Min. provozní napětí
5 V
- Provozní napětí max.
5 V
- Provozní napětí
5 V
- Vlastnosti
s krytem
Připojovací kryt s 2 kabelovými šrouby
Připojovací kryt s 2 konektory
- Připojení
kabelová průchodka
- Reakční doba
1 s
- Výstupy
analogové napětí
analogový
dvoudrát
- Barva pouzdra
černá
- Vlastnosti materiálu
galvanizováno zinkem
nerezové
- Materiál pouzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Délka kabelu
5 m
- Jmenovitý průměr
720 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Měřicí přesnost ±
1.5 %
- Min. měřicí rozsah
0 m/s
- měřicí rozsah
32 m/s
- Měřicí rozsah
0 - 32 m/s
IP52
- Hmotnost
255 g
- Min. okolní teplota
-20 °C
- Max. okolní teplota
65 °C
- Délka
165 mm
- Šířka
32 mm
- V
85 mm
- Rozm.
(d x š x v) 165 x 32 x 85 mm
- Obsah
1 ks
- Splňuje RoHS
ano
Ke stažení
List technických údajů
List technických údajů 3812901 PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812901 PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR-ICA Provozní napětí (rozsah): 5 V Měřicí rozsah: 0 - 32 m/s 1 ks
Popis
Průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN <50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Je průtokoměr velmi přesný. Pro instalaci senzorů průtokoměru je k dispozici instalační pomůcka. Při podpoře instalace se graficky zobrazí kvalita signálu z průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny ve správné vzdálenosti od průtokoměru. K provedení měření průtoku průtokoměrem se po zadání specifikace na trubce a Medium zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u průtokoměru nejrůznější jednotky. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí.
Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Přitom lze nastavit podmínky pro nastartování a zastavení a interval ukládání od 1 s do 12 hodin u průtokoměru. Paměťový bod obsahuje u průtokoměru jednou všechny měřené veličiny. Naměřené hodnoty se ukládají na velkou 32 GB GB uloženou v ultrazvukoměru. Pomocí ultrazvukového průtokoměru lze uložit až 10 milionů měřicích bodů.
Pomocí volitelného softwaru lze načíst zaznamenané hodnoty z průtokoměru. Pro analýzu lze naměřené hodnoty zobrazit pomocí měřiče průtoku ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot z průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru.

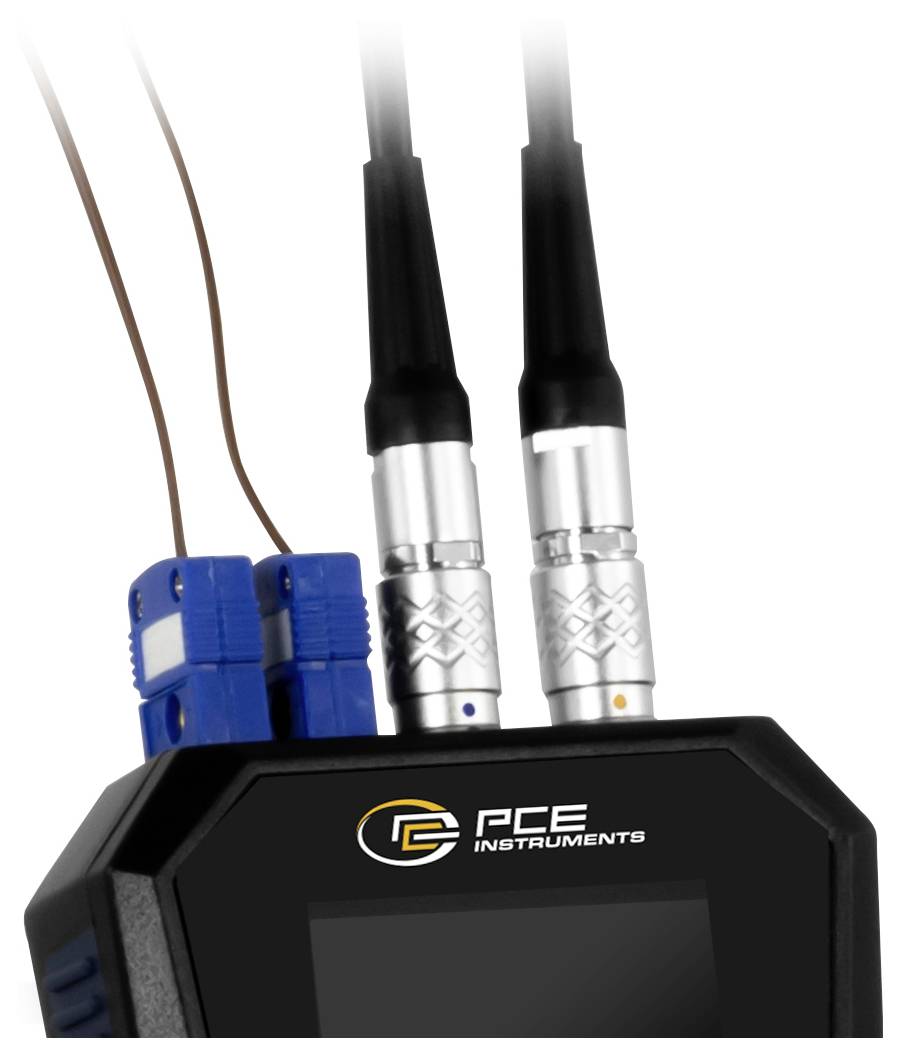

Pro stanovení množství tepla průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky průtokoměru se připojí k přednímu a zpětnému toku potrubního systému. Pomocí rozdílu teplot a naměřeného průtoku může průtokoměr určit množství tepla. V případě potřeby může průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepelné energie. Proto se průtokoměr používá například při kontrole otopného systému.
Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Průtokoměr lze volitelně připojit k kalibračním certifikátu ISO nebo DAkkS.

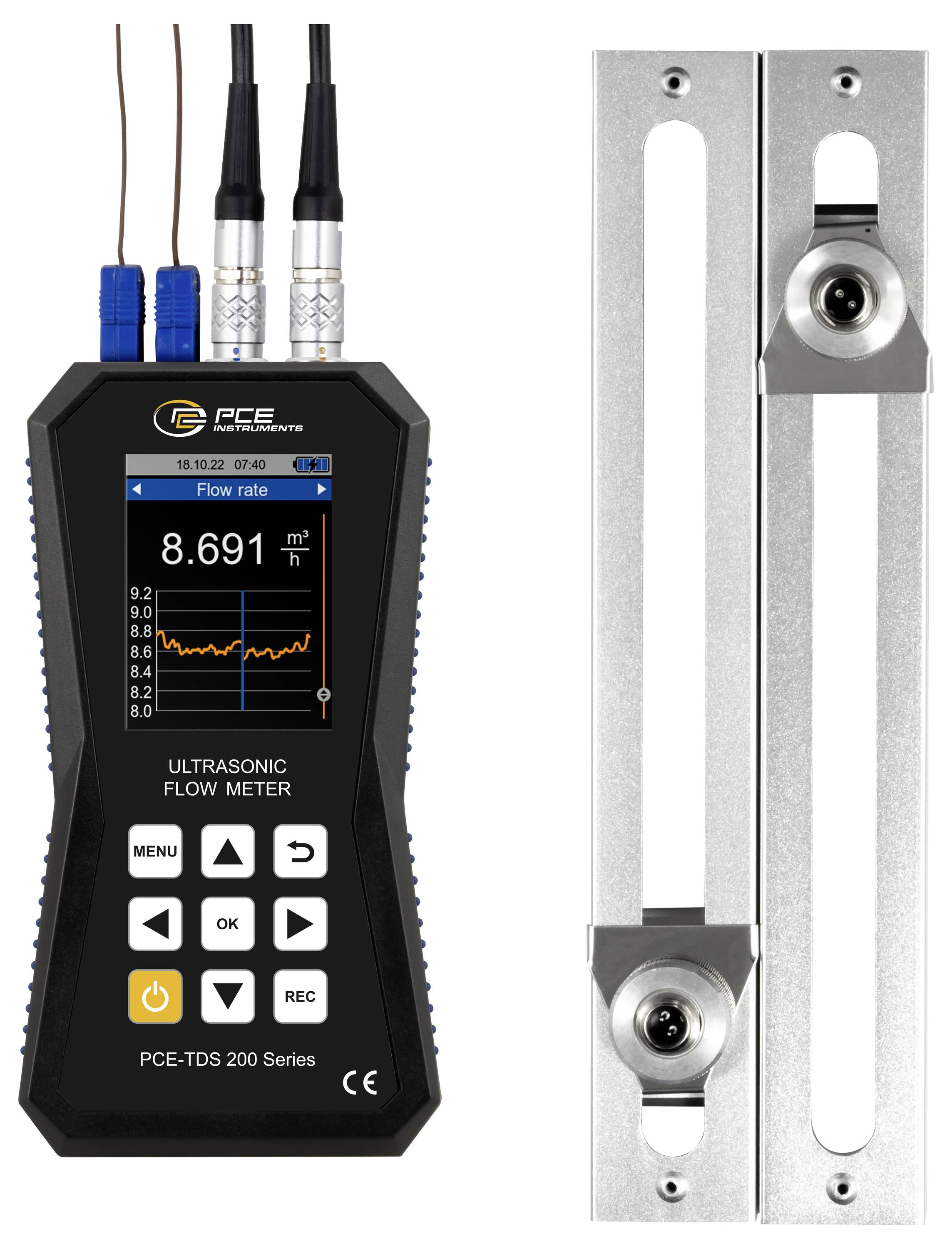

PCE-TDS 200 MR SENZOR
Samostatné senzory On Rail pro rozměry trubek DN 50 … 700 / 57 … 720 mm. Teplotní odolnost je mezi -30 … 160 °C. Senzor na příslušné liště se nachází na liště a může tak být umístěn. Pod kolejnicemi se nacházejí magnety, které umožňují samo připevnit na trubky s kovem obsahujícím železo.
Tento text byl přeložen strojově.
Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Přitom lze nastavit podmínky pro nastartování a zastavení a interval ukládání od 1 s do 12 hodin u průtokoměru. Paměťový bod obsahuje u průtokoměru jednou všechny měřené veličiny. Naměřené hodnoty se ukládají na velkou 32 GB GB uloženou v ultrazvukoměru. Pomocí ultrazvukového průtokoměru lze uložit až 10 milionů měřicích bodů.
Pomocí volitelného softwaru lze načíst zaznamenané hodnoty z průtokoměru. Pro analýzu lze naměřené hodnoty zobrazit pomocí měřiče průtoku ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot z průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru.
Pro stanovení množství tepla průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky průtokoměru se připojí k přednímu a zpětnému toku potrubního systému. Pomocí rozdílu teplot a naměřeného průtoku může průtokoměr určit množství tepla. V případě potřeby může průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepelné energie. Proto se průtokoměr používá například při kontrole otopného systému.
Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Průtokoměr lze volitelně připojit k kalibračním certifikátu ISO nebo DAkkS.
PCE-TDS 200 MR SENZOR
Samostatné senzory On Rail pro rozměry trubek DN 50 … 700 / 57 … 720 mm. Teplotní odolnost je mezi -30 … 160 °C. Senzor na příslušné liště se nachází na liště a může tak být umístěn. Pod kolejnicemi se nacházejí magnety, které umožňují samo připevnit na trubky s kovem obsahujícím železo.
Tento text byl přeložen strojově.
Provedení
- Rozsah měření ± 32 m/s.
- Rozhraní USB-C pro přenos dat
- Volitelný software pro analýzu naměřených hodnot
- Reprodukovatelnost ±0,5 % naměřené hodnoty
- Měření množství tepla
- Datová paměť pro 10 milionů bodů měření
- Individuálně nastavitelné mezní hodnoty alarmu
- Včetně kalibračního certifikátu ISO
Obsah balení
- 1x ultrazvukový průtokoměr PCE-TDS 200+ MR-ICA
- 1x průtokové senzory PCE-TDS 200 MR SENZOR (pár)
- 2x teplotní senzor TF-RA330
- 2x 5 m propojovací kabel
- 2x rozpojitelná stahovací páska
- 1x síťový adaptér
- 1x kabel USB-C
- 1x ultrazvukový kontaktní gel
- 1x měřicí PCE pásmo
- 1x plastový kufřík
- .
- 1x kalibrační certifikát ISO
Doplňující informace

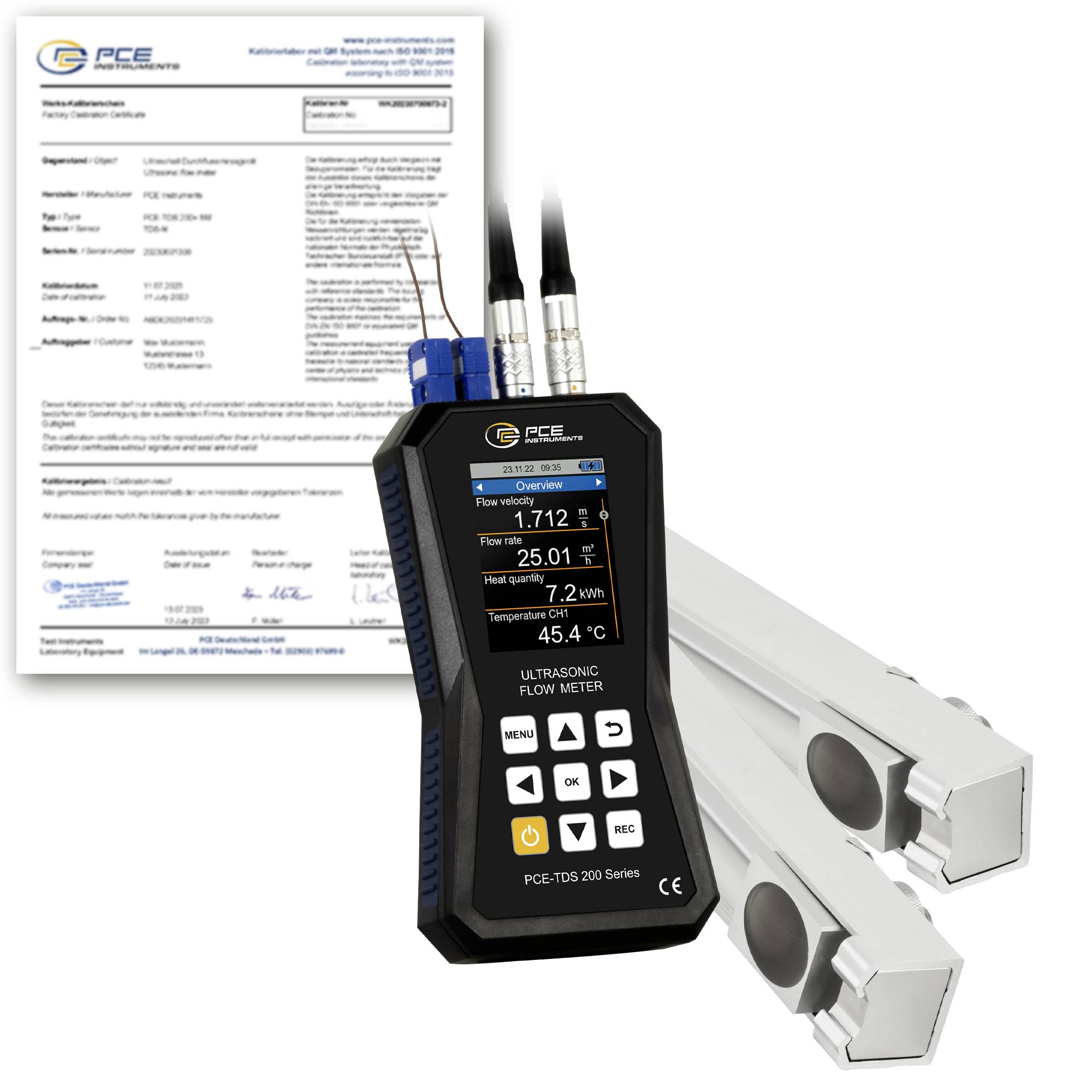

Ultrazvukový měřič průtoku PCE-TDS 200+ MR-ICA PCE Instruments vč. Kalibračního certifikátu ISO v přesvědčivé kvalitě zařízení k měření proudu ultrazvukový zkušební přístroj na měření průtoku
Měřící přístroj do přístroje HVAC AC
