PCE Instruments PCE-UFD 50 přístroj na měření tvrdosti Ultrazvukový měřič tvrdosti materiálů
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (59 838,84 Kč / kus)
59 838,84 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-UFD 50
- Jedno nebo dvě měření
- Metody hodnocení AVG a DAC
- Rychlost zvuku 1000... 15000 m/s
- Nízká hmotnost
- Barevný TFT displej
- USB rozhraní a software
- Paměť až pro 100 záznamů
Technické parametry
- Tloušťka materiálu
- Rozsah měření: 0 až 10000 mm
- Rozlišení 1 mm
- Posun impulsů
- Rozsah měření: -20 ... 99,9 µs
- Rozlišení 0,1 µs
- Posun impulsů
- Rozsah měření 1000... 3400 µs
- Rozlišení 1 µS
- Obecné technické údaje
- Měřicí funkce puls-Echo, příjem vysílání
- Jednotky mm
- Frekvence 0.5... 20 MHz
- Displej s barevným TFT displejem
- Velikost displeje 5,7"
- Interní paměť paměťových médií
- Kapacita paměti: 100 parametrů

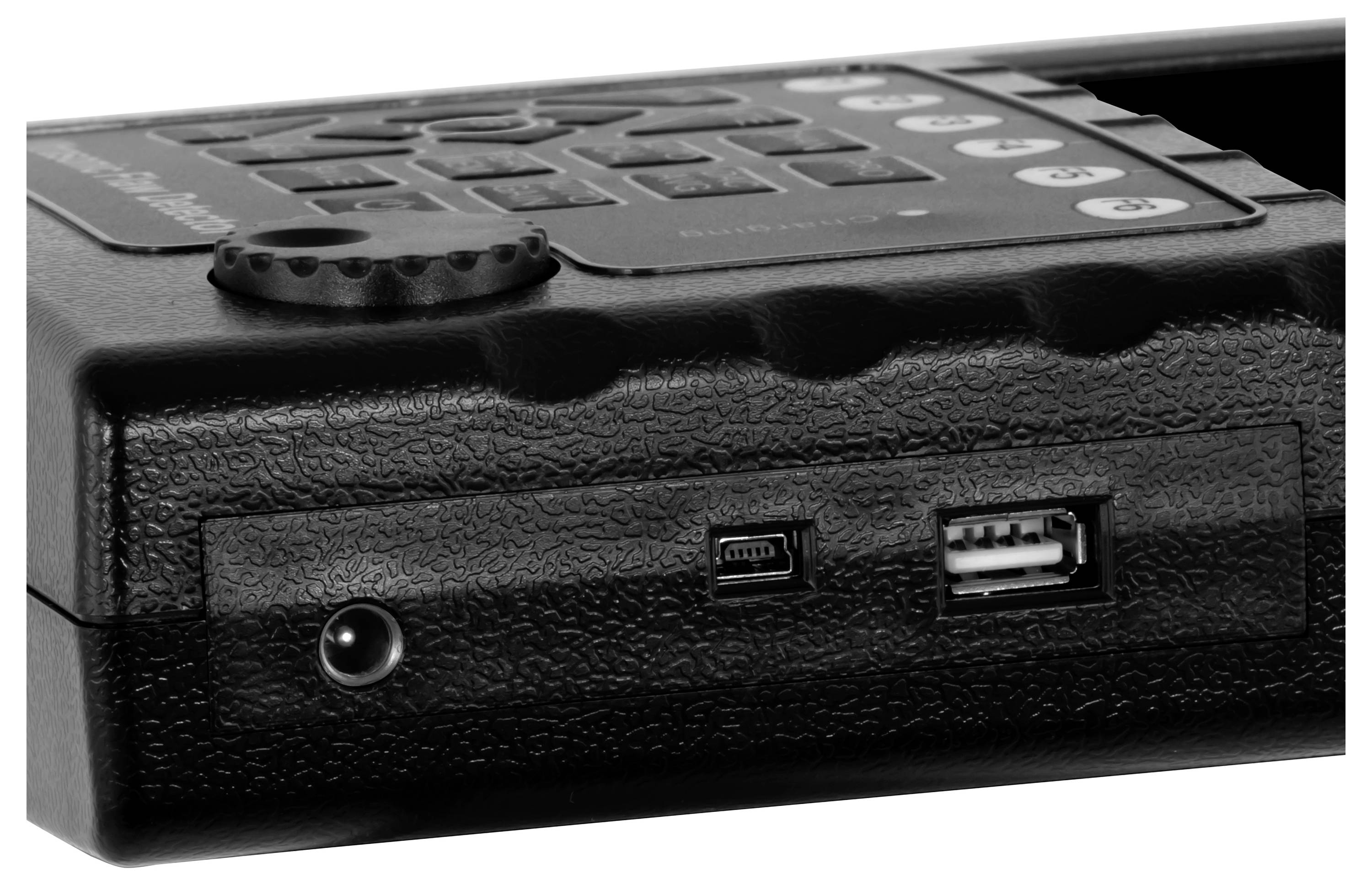

- Rozhraní mini USB, USB A.
- Ultrazvukový senzor
- Rozsah zesílení 130 dB
- Nastavitelná rychlost zvuku 1000... 15000 m/s
- Jazyk menu: Angličtina (US), čínština
- Třída ochrany IP30
- Napájení 12,6 v / 2 A.
- Typ zástrčky: Zástrčka s ochranným kontaktem
- Hmotnost 1130 g
- Provozní podmínky -10... 50 °C , 20... 90 % RV
- Skladovací podmínky -10... 50 °C , 20... 90 % RV
- Kapacita 3600 mAh
- Rozměry ( d x š x v) 240 x 160 x 50 mm
- Kategorie produktu
přístroj na měření tvrdosti
- Displej
digitální (LCD)
- Kategorie přepětí
Ultrazvukový měřič tvrdosti materiálů
- Rozm.
(d x š x v) 160 x 160 x 50 mm
- Hmotnost
1130 g
- Provozní napětí
12.6 V
- Vlastnosti
vč. datového záznamníku
- Obsah
1 ks
- Šířka
160 mm
- V
50 mm
- Délka
160 mm
- Rozhraní
mini USB
hostitelský port USB
bez certifikátu
- Displej
LCD
- Typ měření
ocel
- měřicí rozsah
10000 mm
- Min. měřicí rozsah
0 mm
- Rozlišení
1 mm
- Provozní napětí
12,6 V
Ke stažení
List technických údajů
List technických údajů 3324711 PCE Instruments PCE-UFD 50 přístroj na měření tvrdosti Ultrazvukový měřič tvrdosti materiálů
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3324711 PCE Instruments PCE-UFD 50 přístroj na měření tvrdosti Ultrazvukový měřič tvrdosti materiálů
Popis
Ultrazvukový zkušební přístroj pro trhliny slouží k nedestruktivní zkoušce materiálu. Při zkoušení ultrazvukovým zkušebním zařízením pro trhliny se ultrazvukové vlny posílá zkušebním objektem pomocí zkušební hlavy. Ultrazvuk se odráží a rozptyluje na hraničních plochách různých materiálů s nerovnoměrnou hustotou a impedancí vln. Díky tomu lze po zjištění doby trvání ultrazvuku zkoušeným objektem zkoušet svary, měřit tloušťku stěny a pomocí ultrazvukového zkušebního přístroje lokalizovat chyby konstrukčních dílů.
U nastavitelných frekvencí mezi 0,5 … 20 MHz a rychlostí zvuku mezi 1000 … 15000 m/s lze provádět měření v ocelovém rozsahu od 0 … 10000 mm. DAC a AVG metody měření, displej a sondy Delay, funkce tlumení a zesílení, funkce exportu a vytváření zpráv a mnoho dalších možností nastavení podstatně usnadňují nedestruktivní testování materiálu pomocí ultrazvukového zkušebního přístroje. Přístroj je vybaven videozáznamem obrazovky. Pomocí softwaru lze následně vyvolat data a vytvořit report. Pomocí otočného ovladače lze měnit parametry nastavení. Velký barevný displej s úhlopříčkou 5,7" nabízí přehledné zobrazení výsledků zkoušek.
Ultrazvukový zkušební přístroj pro praskliny je výkonný měřicí přístroj, který byl koncipován pro příslušné zkoušky. Odolný a ergonomický design umožňuje použití v průmyslových podmínkách. S hmotností pouhých 1,1 kg je tento ultrazvukový detektor trhlin vhodný nejen jako stolní zařízení, ale i pro mobilní použití.
Tento text byl přeložen strojově.
U nastavitelných frekvencí mezi 0,5 … 20 MHz a rychlostí zvuku mezi 1000 … 15000 m/s lze provádět měření v ocelovém rozsahu od 0 … 10000 mm. DAC a AVG metody měření, displej a sondy Delay, funkce tlumení a zesílení, funkce exportu a vytváření zpráv a mnoho dalších možností nastavení podstatně usnadňují nedestruktivní testování materiálu pomocí ultrazvukového zkušebního přístroje. Přístroj je vybaven videozáznamem obrazovky. Pomocí softwaru lze následně vyvolat data a vytvořit report. Pomocí otočného ovladače lze měnit parametry nastavení. Velký barevný displej s úhlopříčkou 5,7" nabízí přehledné zobrazení výsledků zkoušek.
Ultrazvukový zkušební přístroj pro praskliny je výkonný měřicí přístroj, který byl koncipován pro příslušné zkoušky. Odolný a ergonomický design umožňuje použití v průmyslových podmínkách. S hmotností pouhých 1,1 kg je tento ultrazvukový detektor trhlin vhodný nejen jako stolní zařízení, ale i pro mobilní použití.
Tento text byl přeložen strojově.
Provedení
- Nedestruktivní zkouška materiálu
- Videozáznam obsahu obrazovky
- Integrovaný DAC a funkce
- Zobrazení v a-obraze
Obsah balení
- 1x ultrazvukový zkušební PCE-UFD 50 pro praskliny
- 1x zápustná hlava

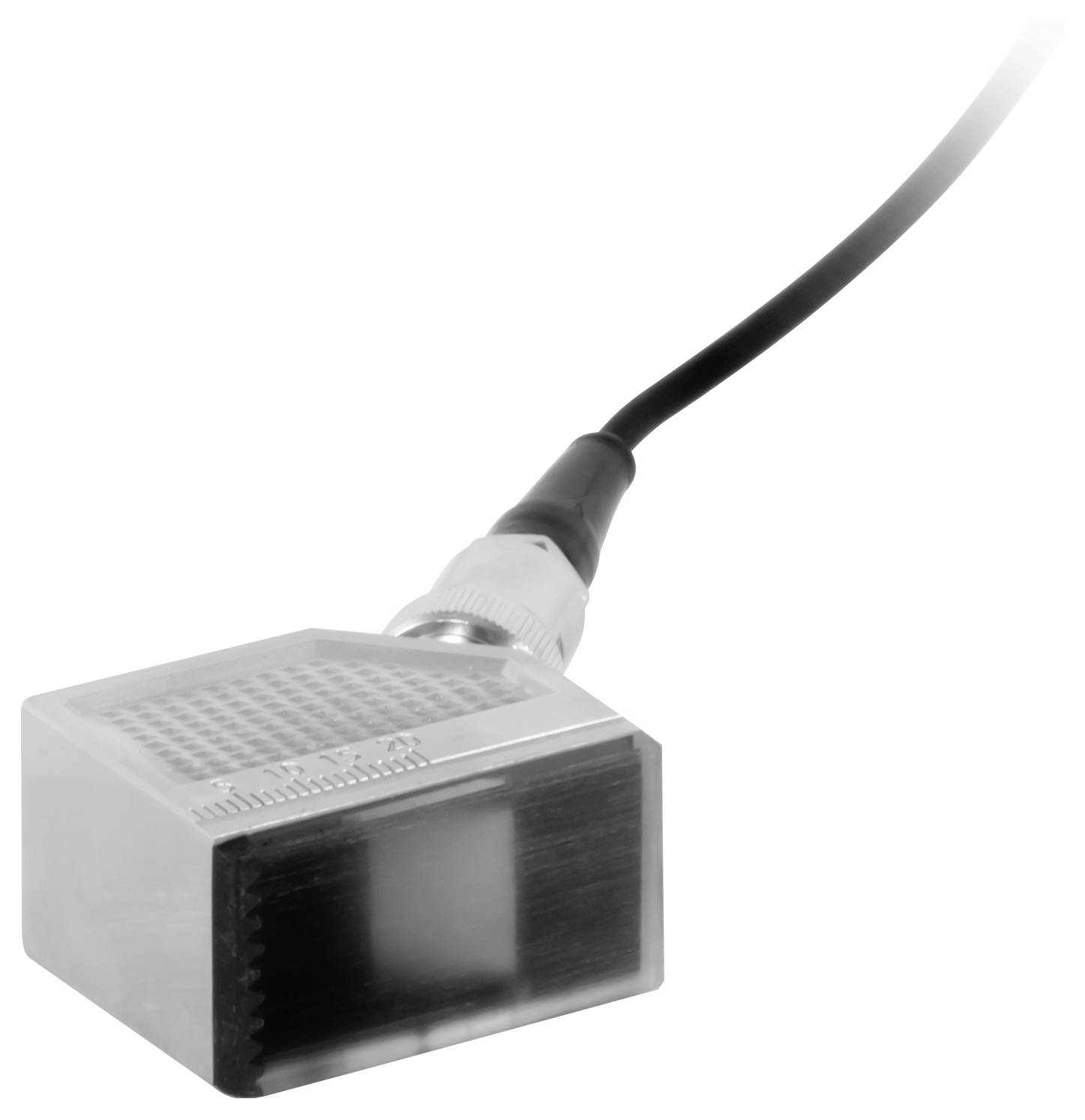

- 1x zkušební hlava s úhlovým úhlem
- 2 x kabel zkušební hlavy cca 1 m.
- 1x síťový zdroj 12,6 v / 2 a
- 1 x IEC kabel
- 1x přepravní kufřík
- .
