PCE Instruments PCE-PVS 20-DPD-U akcelerometr 0,1 %
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (15 817,36 Kč / kus)
15 817,36 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-PVS 20-DPD-u
- Akcelerometr PCE-PVS 20
- Horizontální nebo vertikální montáž
- Výstup procesního signálu
- Připojení MIL-C-5015
- Přípojka procesoru M6
- Různé rozsahy měření
- Odolná konstrukce
- Vestavné zobrazení PCE-DPD-u
- IP 65 přední strana
- Různé jednotky
- Digitální displej pro průmyslový proces
- Volitelné výstupy
- 4-místný digitální displej
- Lze připojit mnoho senzorů
Technické parametry
- Akcelerometr PCE-PVS 20
- Rozsah měření ± 25,4 mm/s
- Frekvenční rozsah 3... 1500 Hz
- Výstup 2 vodiče 4... 20 mA
- Citlivost < 5 %
- Limit nárazů ± 1000 g.
- Napájení 12... 24 v DC v proudové smyčce
- Izolace proti uzemnění > 108 Ω
- Výstupní impedance < 100 Ω
- Konstrukční tvar svislého připojení
- Elektrické přípojky
- Pin a: + 4... 20 mA
- Pin B: - 4... 20 mA
- Typ připojení 2 pin. MIL-C-5015
- Provozní teplota: -40 85 °C
- Rozměry Ø22 x51
- Montážní závit M6
- Vestavné zobrazení PCE-DPD-u
- Vstup
- 2, 3 vodiče PT100, PT500, PT1000, Ni100, Ni200, Ni1000
- Termočlánky typu k, J, E, N, L, R, S, B, T, C
- Potenciometr: 500... 20 kΩ
- Odpor: 5k... 50 kΩ
- Procesní signály: 4... 20 mA, 0... 10 V
- Frekvence: 0... 100 Hz
- DC napětí 60 mV, 200 mV 2 v, 20 v, 200 v, 600 V.
- DC proud: 20 mA, 5 A.
- AC NAPĚTÍ 2 V, 20 V, 200 V, 600 V.
- AC proud 20 mA, 5 A.
- Rychlost měření 3 za sekundu
- Rozlišení: 16 bitů
- Přesnost 0,1 %
- Vnitřní odpor
- Měření napětí 1 MΩ
- Měření proudu 12 Ω
- Měřítko 21 bodů
- Zobrazení 4-místného 7-segmentového LED displeje, tříbarevný
- Rozsah zobrazení: -1999 ... 9999
- Výstupy relé, anaog, Seriel s volitelnými výstupními kartami
- Okolní teplota
- V provozu: 0 °C... 55 °C
- Skladování: -20 °C +70 °C
- Rozměry digitálního displeje 96 mm x 48 mm x 91 mm
- Velikost otvoru v panelu 92 mm x 45 mm (podle DIN)
- Napájecí napětí 18... 265 V AC/DC
- Ochrana přední strany: IP 65
- Hmotnost 200 g
- montáž;
- Montážní klipy se svorkami, elektrické připojení přes svorkovnici
- Pouzdro digitální displej s odolným plastovým pouzdrem
- Základní přesnost
0,1 %
- Kategorie produktu
akcelerometr
- Měřicí funkce
akcelerace
frekvence
napětí DC
napětí AC
proud
proud DC
proud AC
odpor
Napětí
- Displej
LED
- Provozní napětí
265 V/AC
- Rozm.
(d x š x v) 48 x 91 x 91 mm
- Hmotnost
1200 g
- Šířka
91 mm
- V
91 mm
- Délka
48 mm
- Typ
PCE-PVS 20-DPD-U
Ke stažení
List technických údajů
List technických údajů 3594486 PCE Instruments PCE-PVS 20-DPD-U akcelerometr 0,1 %
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3594486 PCE Instruments PCE-PVS 20-DPD-U akcelerometr 0,1 %
Popis
Akcelerometr pro monitorování rychlosti kmitání / 4... 20 mA výstup MIL-C-5015 / 3... Šířka pásma 1500 Hz
Snímač zrychlení byl vyvinut pro kontinuální monitorování rychlosti kmitání. Akcelerometr je k dispozici v různých provedeních. V závislosti na typu snímače zrychlení se rozlišuje mezi konstrukcí a rozsahem měření. Akcelerometr měří rychlost kmitání v rozsahu ± 12,7 mm/s nebo ± 25,4 mm/s ve frekvenčním rozsahu od 3 Hz do 1500 kHz.
Naměřená rychlost kmitání se měří jako 4... 20 mA AC. Vibrační senzor je připojen pomocí připojení MIL-C-5015 k elektrické smyčce, nebo k signalizaci procesů. V závislosti na konstrukci je zásuvka na akcelerometru namontována svisle nebo vodorovně. Akcelerometr lze provozovat při napětí 12... 24 V DC
Vestavný displej PCE-DPD-u univerzální displej pro různé signály / 4-místný / volitelné výstupní karty / modulární konfigurace / IP65 přední
Vestavný měřicí přístroj lze nakonfigurovat jako AC a DC voltmetr (až 600 VAC/DC), AC a DC ampérmetr (až 5 AAC/DC). Vestavný měřicí přístroj dále zobrazuje naměřené hodnoty procesních signálů (mA, v DC), termočlánků, odporových teplotních senzorů (PT, ni, PTC a NTC), odpory, potenciometr a frekvence. Vestavný měřicí přístroj lze konfigurovat pomocí předních tlačítek. Vestavný měřicí přístroj se zabuduje do výřezu do panelu se standardní velikostí 96 x 48 mm (1/8 DIN). Naměřená hodnota se může škálovat po 4 místech (9999 / -1999).
Stejně tak je k dispozici funkce rychlého přístupu na přednastavené hodnoty alarmu, externí ovládání pro aktivaci předdefinovaných funkcí, režim Eco pro nízkou spotřebu, volitelné dvojité stupnice, 5 konfigurovatelné stupně jasu na vestavném měřicím přístroji. Jeden univerzální napájecí zdroj 18... 265 v AC/DC činí z vestavného měřicího přístroje jednoduše použitelný procesní měřič. Volitelné moduly pro výstup a ovládání (relé, analogový výstup, Modbus RTU) jsou k dispozici uživateli vestavného měřicího přístroje.
Tento text byl přeložen strojově.
Snímač zrychlení byl vyvinut pro kontinuální monitorování rychlosti kmitání. Akcelerometr je k dispozici v různých provedeních. V závislosti na typu snímače zrychlení se rozlišuje mezi konstrukcí a rozsahem měření. Akcelerometr měří rychlost kmitání v rozsahu ± 12,7 mm/s nebo ± 25,4 mm/s ve frekvenčním rozsahu od 3 Hz do 1500 kHz.
Naměřená rychlost kmitání se měří jako 4... 20 mA AC. Vibrační senzor je připojen pomocí připojení MIL-C-5015 k elektrické smyčce, nebo k signalizaci procesů. V závislosti na konstrukci je zásuvka na akcelerometru namontována svisle nebo vodorovně. Akcelerometr lze provozovat při napětí 12... 24 V DC
Vestavný displej PCE-DPD-u univerzální displej pro různé signály / 4-místný / volitelné výstupní karty / modulární konfigurace / IP65 přední
Vestavný měřicí přístroj lze nakonfigurovat jako AC a DC voltmetr (až 600 VAC/DC), AC a DC ampérmetr (až 5 AAC/DC). Vestavný měřicí přístroj dále zobrazuje naměřené hodnoty procesních signálů (mA, v DC), termočlánků, odporových teplotních senzorů (PT, ni, PTC a NTC), odpory, potenciometr a frekvence. Vestavný měřicí přístroj lze konfigurovat pomocí předních tlačítek. Vestavný měřicí přístroj se zabuduje do výřezu do panelu se standardní velikostí 96 x 48 mm (1/8 DIN). Naměřená hodnota se může škálovat po 4 místech (9999 / -1999).
Stejně tak je k dispozici funkce rychlého přístupu na přednastavené hodnoty alarmu, externí ovládání pro aktivaci předdefinovaných funkcí, režim Eco pro nízkou spotřebu, volitelné dvojité stupnice, 5 konfigurovatelné stupně jasu na vestavném měřicím přístroji. Jeden univerzální napájecí zdroj 18... 265 v AC/DC činí z vestavného měřicího přístroje jednoduše použitelný procesní měřič. Volitelné moduly pro výstup a ovládání (relé, analogový výstup, Modbus RTU) jsou k dispozici uživateli vestavného měřicího přístroje.
Tento text byl přeložen strojově.
Provedení
- Horizontální nebo vertikální montáž
- Indikátor pro vestavbu IP65

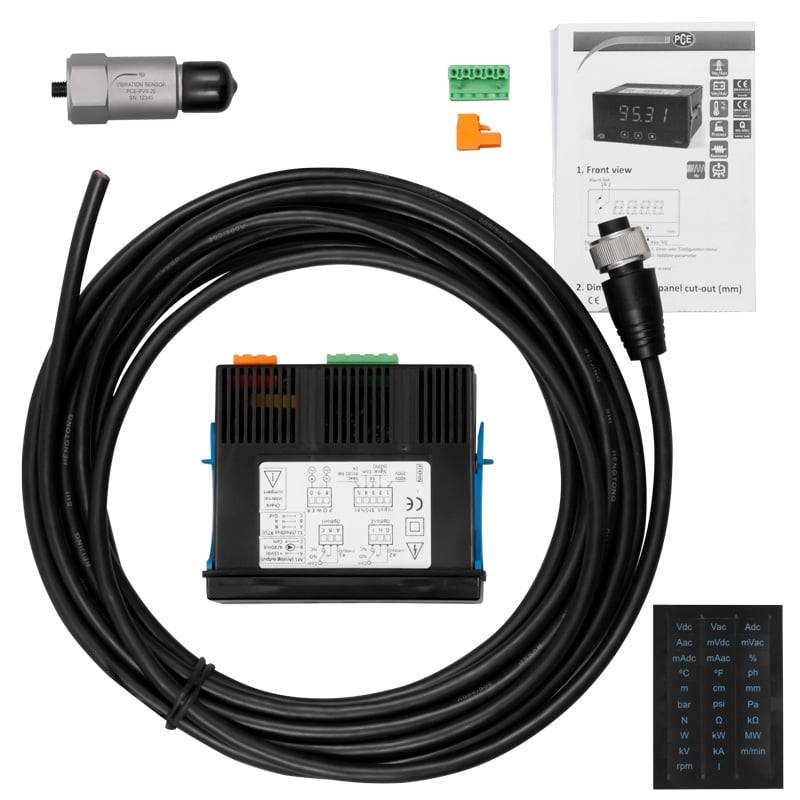

Obsah balení
- 1x akcelerometr PCE-PVS 20-DPD-u vč. Indikátoru
- 1x MIL-C zástrčka 5015 na 5 m kabel
- 2x svorka
- 2x návod k obsluze
