PCE Instruments PCE-PVS 10-DPD-U akcelerometr 0,1 %

Obrázek aplikace

Datasheety: (PDF)

Doručení: Po 11. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 817,36 Kč / kus)

15 817,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Beschl.aufnehmer PCE-PVS 10-DPD-u + displej

Snímač zrychlení pro sledování rychlosti kmitání vč Montážní displej 4 … Výstup 20 mAPřipojení MIL-C-50153 … Šířka pásma 1500 HzUniverzální displej pro různé signály4 místnýVolitelné výstupní kartyModulární konstrukcePřední IP65

Technické parametry

Snímač zrychlení PCE-PVS 10Rozsah měření ± 12,7 mm/sFrekvenční rozsah 3... 1500 HzVýstup 2 vodiče 4... 20 mACitlivost < 5 %Limit nárazů ± 1000 g.Napájení 12... 24 v DC v proudové smyčceIzolace proti uzemnění > 108 ΩVýstupní impedance < 100 ΩKonstrukční tvar svislého připojeníElektrické přípojkyPin a: + 4... 20 mAPin B: - 4... 20 mATyp připojení 2 pin. MIL-C-5015Provozní teplota: -40 85 °CRozměry Ø22 x51Montážní závit M6Vestavný měřicí přístroj PCE-DPD-UVstup2, 3 vodiče PT100, PT500, PT1000, Ni100, Ni200, Ni1000Termočlánky typu k, J, E, N, L, R, S, B, T, CPotenciometr: 500... 20 kΩOdpor: 5k... 50 kΩProcesní signály: 4... 20 mA, 0... 10 VFrekvence: 0... 100 HzDC napětí 60 mV, 200 mV 2 v, 20 v, 200 v, 600 V.DC proud: 20 mA, 5 A.AC NAPĚTÍ 2 V, 20 V, 200 V, 600 V.AC proud 20 mA, 5 A.Rychlost měření 3 za sekunduRozlišení: 16 bitůPřesnost 0,1 %Vnitřní odporMěření napětí 1 MΩMěření proudu 12 ΩMěřítko 21 bodůZobrazení 4-místného 7-segmentového LED displeje, tříbarevnýRozsah zobrazení: -1999 ... 9999Výstupy relé, anaog, Seriel s volitelnými výstupními kartamiOkolní teplota v provozu: 0 °C... 55 °C skladování: -20 °C... +70 °CRozměry digitálního displeje 96 mm x 48 mm x 91 mmVelikost otvoru v panelu 92 mm x 45 mm (podle DIN)Napájecí napětí 18... 265 V AC/DCOchrana přední strany: IP 65Hmotnost: 200 gMontážní klipy se svorkami, elektrické připojení přes svorkovniciPouzdro digitální displej s odolným plastovým pouzdrem

Základní přesnost: 0,1 %

Kategorie produktu: akcelerometr

Měřicí funkce: akcelerace
frekvence
napětí DC
napětí AC
proud
proud DC
proud AC
odpor
Napětí

Displej: LED

Provozní napětí: 265 V/AC

Rozm.: (d x š x v) 48 x 91 x 91 mm

Hmotnost: 1200 g

Šířka: 91 mm

V: 91 mm

Délka: 48 mm

Typ: PCE-PVS 10-DPD-U

Ke stažení

List technických údajů

List technických údajů 2813625 PCE Instruments PCE-PVS 10-DPD-U akcelerometr 0,1 %

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2813625 PCE Instruments PCE-PVS 10-DPD-U akcelerometr 0,1 %

Popis

Akcelerometr pro monitorování rychlosti kmitání / 4... 20 mA výstup / MIL-C-5015 připojení / 3... Šířka pásma 1500 Hz / vč Montážní displejSnímač zrychlení byl vyvinut pro kontinuální monitorování rychlosti kmitání. Akcelerometr je k dispozici v různých provedeních. V závislosti na typu snímače zrychlení se rozlišuje mezi konstrukcí a rozsahem měření. Akcelerometr měří rychlost kmitání v rozsahu ± 12,7 mm/s popř. ± 25,4 mm/s ve frekvenčním rozsahu od 3 Hz do 1500 kHz. Naměřená rychlost kmitání se měří jako 4... 20 mA AC. Vibrační senzor je připojen pomocí připojení MIL-C-5015 k elektrické smyčce, nebo k signalizaci procesů. V závislosti na konstrukci je zásuvka na akcelerometru namontována svisle nebo vodorovně. Akcelerometr lze provozovat při napětí 12... 24 V DCVestavný displej PCE-DPD-u univerzální displej pro různé signály / 4-místný / volitelné výstupní karty / modulární konfigurace / přední IP65 Vestavný měřicí přístroj lze nakonfigurovat jako AC a DC voltmetr (až 600 VAC/DC), AC a DC ampérmetr (až 5 AAC/DC). Vestavný měřicí přístroj dále zobrazuje naměřené hodnoty procesních signálů (mA, v DC), termočlánků, odporových teplotních senzorů (PT, ni, PTC a NTC), odpory, potenciometr a frekvence. Vestavný měřicí přístroj lze konfigurovat pomocí předních tlačítek. Vestavný měřicí přístroj se zabuduje do výřezu do panelu se standardní velikostí 96 x 48 mm (1/8 DIN). Naměřená hodnota se může škálovat po 4 místech (9999 / -1999). Stejně tak je k dispozici funkce rychlého přístupu na přednastavené hodnoty alarmu, externí ovládání pro aktivaci předdefinovaných funkcí, režim Eco pro nízkou spotřebu, volitelné dvojité stupnice, 5 konfigurovatelné stupně jasu na vestavném měřicím přístroji. Jeden univerzální napájecí zdroj 18... 265 v AC/DC činí z vestavného měřicího přístroje jednoduše použitelný procesní měřič. Volitelné moduly pro výstup a ovládání (relé, analogový výstup, Modbus RTU) jsou k dispozici uživateli vestavného měřicího přístroje.

Tento text byl přeložen strojově.

Provedení

Snímač zrychlení PCE-PVS 10:Horizontální nebo vertikální montážVýstup procesního signáluPřipojení MIL-C-5015Přípojka procesoru M6Různé rozsahy měřeníOdolná konstrukceVestavný měřicí přístroj PCE-DPD-u:IP 65 přední stranaRůzné jednotkyDigitální displej pro průmyslový procesVolitelné výstupy4-místný digitální displejLze připojit mnoho senzorů

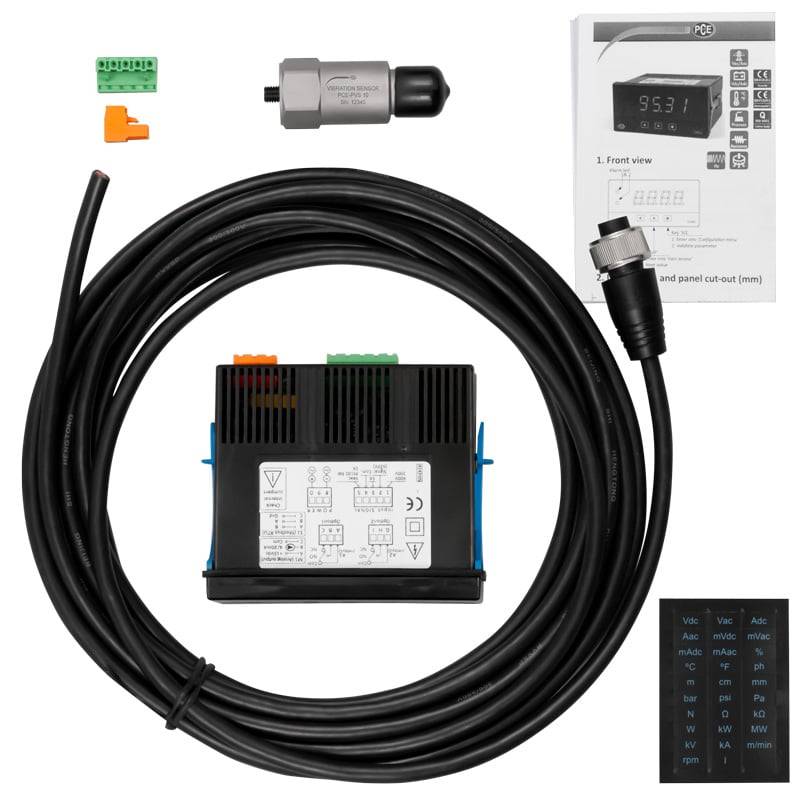

Obsah balení

1x akcelerometr PCE-PVS 10-DPD-u vč Ukazatel1x MIL-C zástrčka 5015 na 5 m kabel 2x svorka2x návod k obsluze
