PCE Instruments PCE-ET 3000 tester uzemnění

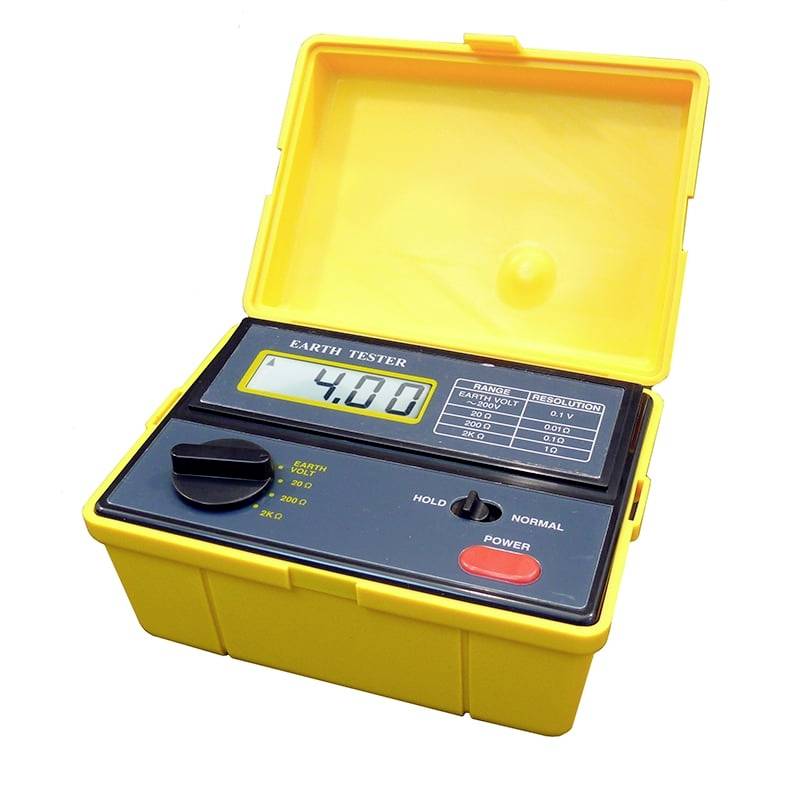

Měřič uzemnění (zemní odpor / zemní napětí) pro testování uzemnění, např. domácích měřičem uzemnění a uzemňovacích metrů budov pro měření zemního odporu a zemnícího napětí např. pro bleskojistky nebo bleskojistky pro všechny domy a budovy. Přístroj pro měření uzemnění je vybaven utěsněným krytem a je určen pro bezpečnostní vlastnosti požadované pro profesionální venkovní použití podle VDE 0413. Měřič uzemnění je obzvláště vhodný pro měření jednotlivých zemnicích elektrod a vodičů s bleskem a menších zemnicích systémů, jakož i pro měření odporu vedení a průchodnosti vodičů a propojovacích nebo konstrukčních prvků. Nejmodernější obvody minimalizují vliv zemního napětí a zemního odporu zemnicích elektrod. Kalibrace měřiče uzemnění s přiloženými zkušebními vedeními brání poškození přesnosti. Testovací frekvence 820 Hz zabraňuje vlivu rozptylových proudů způsobených síťová frekvencí a jejich harmonickým. Přístroj je vybaven vestavěným filtrem pro potlačení rušivých signálů. Měřič uzemnění je dodáván vždy s tovární kalibrací. Jako volitelné příslušenství může být tento měřicí přístroj také kalibrován v laboratoři a vybaven certifikátem podle ISO. Odklopením žlutého ochranného krytu ze zemnícího měřiče (dozadu) je viditelná zásuvková lišta pro připojovací kabely.„E“ pro černé „P“ pro zelené a „C“ pro červené připojovací kabely pro zemnicí hroty. Přístroj má dvojité vývodu. Rozmístění připojení (v závislosti na druhu měřicí funkce (zemní odpor / napětí) naleznete v návodu k obsluze (viz výše). Provedení měření uzemnění je pomocí testovacích vodičů spojeno s kolíky zakrytými do země. Aby bylo možné provádět velmi přesná měření měřiče uzemnění, měla by být půda vlhká nebo zvlhčena. Zemnicí hrot musí být rozprostřen v přímé linii na zemi (nejprve černý zemnící vodič, poté zelený vodič pro půdní metr a poté červený vodič pro druhý kolík přidejte do skobů). Pak je možné přístroj pro měření uzemnění a testování uzemnění domu. Dále lze měřič uzemnění použít i v domě, např. pro kontrolu propojení a kvality vodovodních kabelů k domácí uzemnění. Přístroj je vyroben podle IEC 1010-1 a splňuje bezpečnostní požadavky pro elektronické zkušební přístroje (Cat III).
