Name: PCE Instruments PCE-830-2-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové Měření spotřeby energie, s funkcí záznamní
Brand: PCE Instruments
SKU: 3812429
Availability: BackOrder

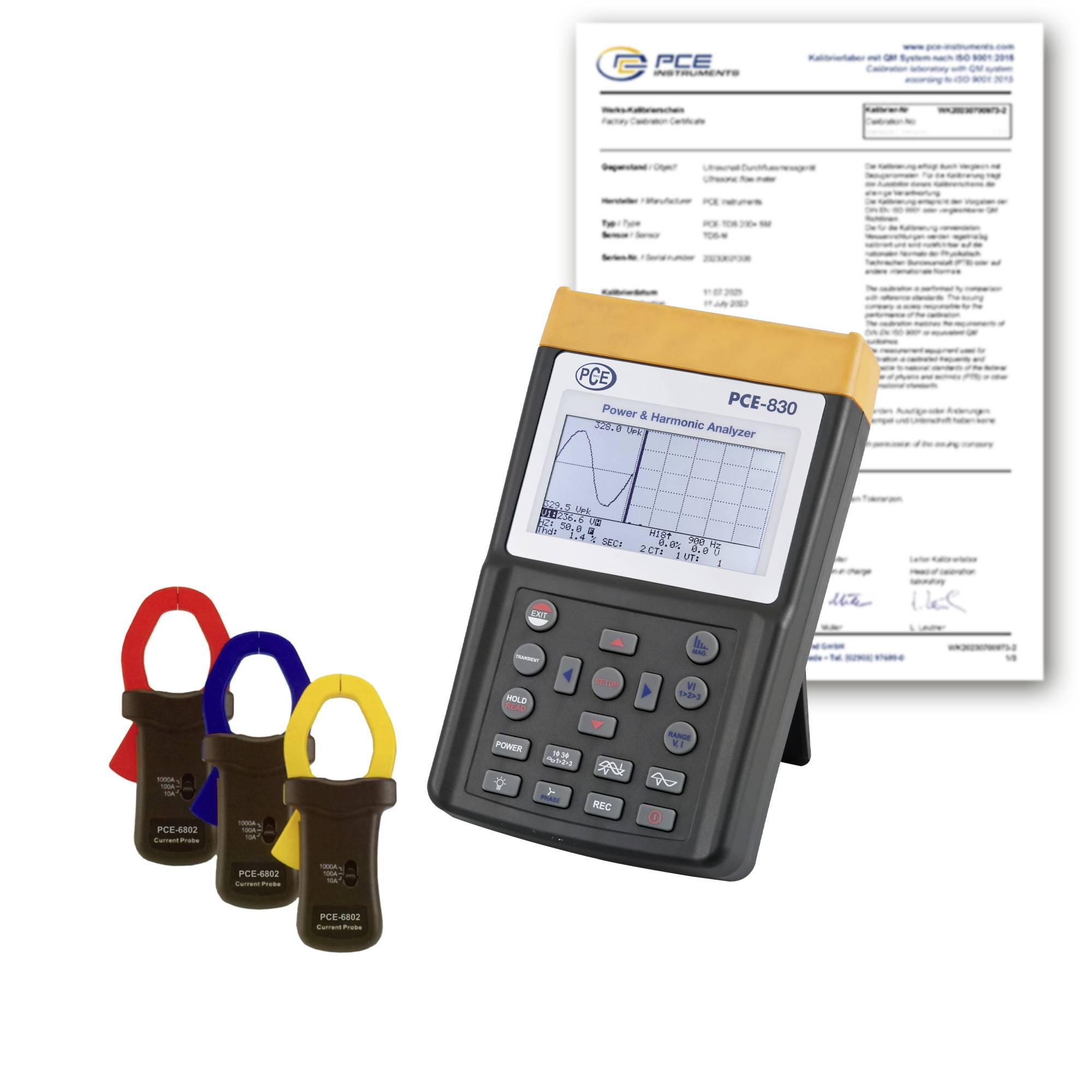

PCE-830 analyzátor výkonu a harmonických s třemi kleštovými senzory a kalibračním certifikátem zobrazeným za ním.

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 2. 3. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (97 399,00 Kč / kus)

97 399,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PCE Instruments analyzátor výkonové sítě PCE-830-2-ICA

Analýza 3 fází / 4 vodičů, 3 fází / 3 vodičů, 1 fáze / 2 vodičů, 1 fáze / 3 vodičů sítě
Měření skutečné efektivní hodnoty (v 123 a I 123 )
MĚŘENÍ ČINNÉHO VÝKONU (W, KW, MW, GW)
Modul a měření jalového výkonu (KVA, KVAR)
Účiník (PF), fázový úhel (Φ)
Měření pracovní/energie (WH, KWH, KVARH, PFH)
Měření proudu od 0,1 mA do 3000 a umožňuje např. analýzu Účetního dvora týkající se rezervního výkonu
Továrna
Velký LCD displej s až 35 parametry na jednom zobrazení obrazovky (3P4W)
Programovatelné poměry CT (1 to 600) a PT (1 to 3000)
Zobrazení překrývajících se napětí a proudových vln
Paměť 512 kB s programovatelnými intervaly záznamu (Samplingtime od 2 do 3000
Sekundy, 17470 rekordéů při 3fázovým / 4vodičovým systému)
Výstup průběhů, parametrů výkonu a harmonického zkreslení
Velmi velký bodový LCD displej s Heller podsvícením
Průměrný výkon (AD ve W, kW, MW)
Maximální výkon (MD ve W, kW, MW) s programovatelným obdobím
Analýza harmonických zkreslení až do 99ster pořádku
Zobrazení až 50 harmonických na displeji s průběhy signálu
Zobrazení křivky s špičkovými hodnotami (10 1024 naměřených hodnot/perioda)
Analýza absolutního zkreslení (% THD-F)
Grafický fázový graf se 3 parametry fázového systému
Zaznamenává až 28 přechodných jevů (čas + cykly) s programovatelným prahem (%)
3 fáze, napětí nebo proud, nesymetrický poměr (VUR)
3 fáze napětí nebo proud asymetrický faktor (d0 %, d2 %)
Opticky izolované rozhraní USB
Integrovaný časovač a kalendář pro záznam dat
max. Měření proudu u proudových kleští: PCE–NIST 6801 cca 30 mm, PCE–NIST–6802 cca 55 mm,
PCE–NISO3007 cca 170 mm
Vč. kalibračního certifikátu ISO

Dodatečné informace:

Technické parametry

Střídavé napětí AC
Rozsah měření 20... 500 V
Přesnost ±0,5 % ±5 číslic
Střídavý proud AC
Rozsah měření 0,04... 1 000 A
Přesnost ±0,5 % ±0,05 A.
Ochrana proti přetížení AC 200 A.
Fázový úhel
Rozsah měření -180... +180 °
Přesnost ±1 °
Faktor výkonu
Rozsah měření: 0 až 1
Přesnost ±0,04
Měření frekvence
Rozsah měření 45... 65 Hz
Rozlišení 0,1 Hz
Přesnost 0,1 Hz
Obecné technické údaje
Funkce měření HOLD
Frekvence 50... 60 Hz
Typ LCD displeje s osvětlením
Velikost displeje 4,9"
Interní paměť paměťových médií
Kapacita paměti: 52420 hodnot
Interval ukládání 2 s.
Interval ukládání až 3000 min.
Rozhraní RS232, USB
Norma (normy) IEC 61010
Maximální průměr vedení 55 mm
Bezpečnostní standard CAT Cat III 600 V.
Jazyk menu: Angličtina (US)
Napájení 12 V.
Zástrčka typu zařízení s eurozástrčkou
8 baterií AA 1,5 v , alkalicko-manganové
Kapacita 3000 mAh
Provozní podmínky -10... 50 °C, 0 ... 75 % relativní vlhkost
Skladovací podmínky -20... 60 °C, 0 ... 75 % relativní vlhkost
Rozměry ( d x š x v) 257 x 155 x 57 mm
Další rozměry proudových kleští PCE Nos6802: 244 x 97 x 46 mm
Hmotnost 1160 g
Další závaží proudových kleští PCE Nos6802 600g

Zástrčka: Dutá zástrčka / DC kulatá zástrčka

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT III 600 V

Zobrazení: Velký LCD displej s až 35 parametry na jednom zobrazení obrazovky (3P4W)

Fázová detekce: Ano

: ISO

Napájení: 12 V

Rozm.: (d x š x v) 257 x 155 x 57 mm

Hmotnost: 1160 g

Možnost kalibrace: Kalibrace dle ISO pro elektrické měřené veličiny / měřič výkonu; včetně kalibračního certifikátu ISO

Druh měření: 3fázové

Vlastnosti: Měření spotřeby energie
s funkcí záznamníku
vč. proudových kleští

Šířka: 155 mm

V: 57 mm

Délka: 257 mm

Rozhraní: RS-232
USB

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3812429 PCE Instruments PCE-830-2-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové Měření spotřeby energie, s funkcí záznamní

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3812429 PCE Instruments PCE-830-2-ICA síťový analyzátor Kalibrováno dle (ISO) 3fázové Měření spotřeby energie, s funkcí záznamní

Popis

Analyzátor výkonné sítě slouží k měření elektrických veličin v síti střídavého proudu jedním až třemi fázemi. Nejen „normální“ měřené veličiny, jako je napětí, proud, frekvence, výkon a energie, jsou zobrazeny pomocí analyzátoru výkonových poruch, také se zobrazí hodnoty požadované dle EN50160, jako jsou harmonické, meziharmonické a asymetrie. Poruchy v síti, jako jsou přerušení, vloupání, dočasná nebo přechodová přepětí (od doby 16 uS), lze zjistit s odpovídajícími hodnotami. Přitom poskytuje velmi kontrastní, podsvícený bodový LCD displej až 35 parametrů současně. Současně lze použít až 3 proudových kleští.

V režimu dataloggeru lze uložit až 17470 naměřených hodnot (3 fáze / 4 vodiče), v nejjednodušším případě až 52400 naměřených hodnot (1 fáze / 2 vodiče) a 85 distribuovaných dat. Díky tomu je tento analyzátor výkonu sítě vhodný pro dlouhodobou analýzu. Naměřené hodnoty sebrané v přístroji můžete libovolně přenést do počítače a vyhodnotit je pomocí příslušného analytického softwaru. Součástí dodávky je vše, co potřebujete was pro měření a vyhodnocení (včetně softwaru a datového kabelu). Analyzátor výkonu je dodáván s tovární kalibrací, ale lze jej také volitelně zkalibrovat v laboratoři a certifikováno podle ISO (při první objednávce nebo také při rekalibraci, např. ročně).
