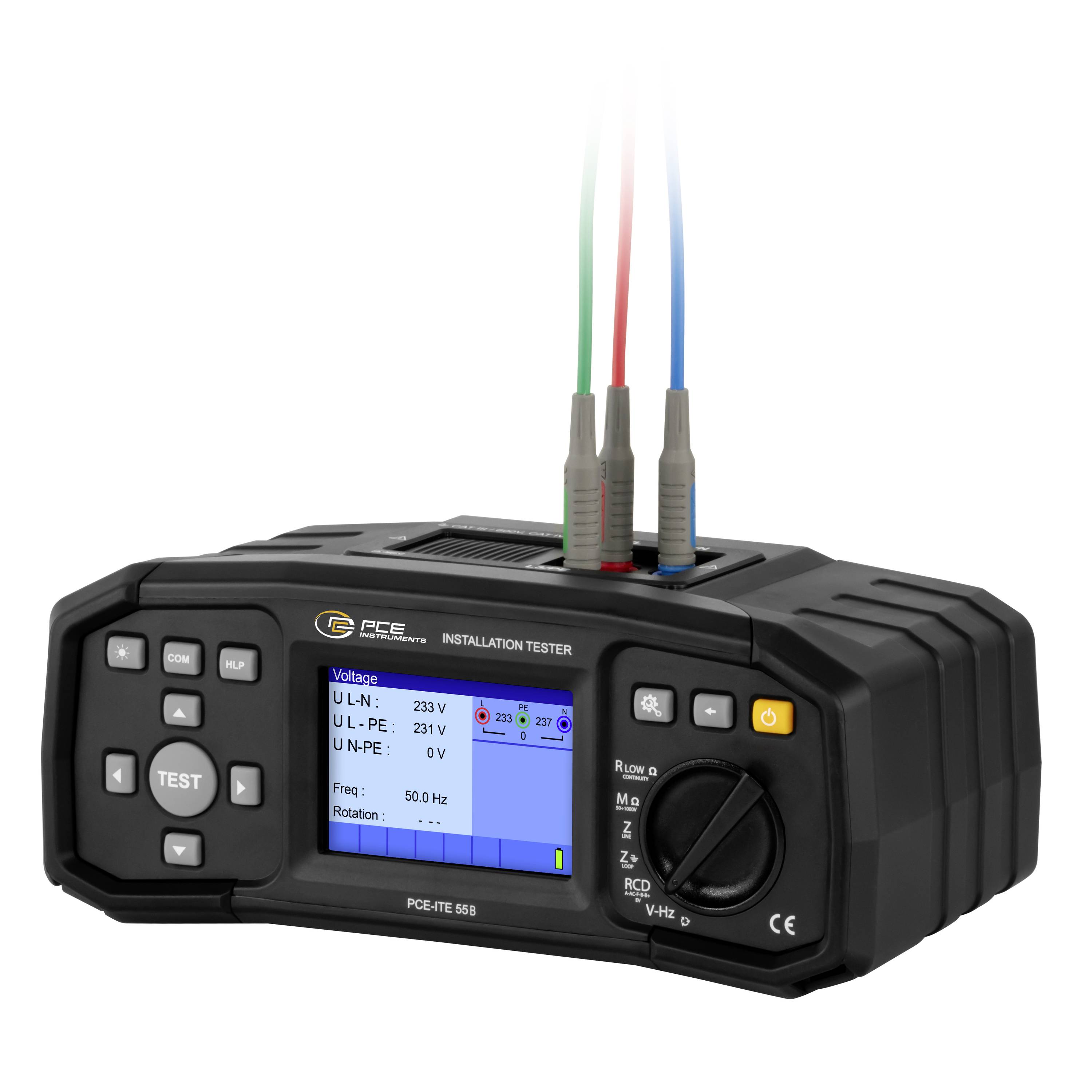

PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Hlavní benefity
PROFESIONÁLNÍ KALIBRAČNÍ PROTOKOL VYBAVENÍ PCE-ITE 55B
- Multifunkční měřicí přístroj pro testování elektrické bezpečnosti podle EN 61557 a DIN VDE0100
- RCD TYPU A, AC, B, B+ A F
- Instalační tester s popruhem
- Rychlá kontrola pevně instalovaného zařízení
- Izolační odpor
- Impedance chybné smyčky
- Možnost zapnutí testovacího napětí a poruchového proudu
- Menu v němčině a angličtině
- Impedance vedení a chybové smyčky
- Zkouška průchodnosti
- Napětí, točivého pole a frekvence
- Kontrola EV nabíjecích stanic s volitelným zkušebním adaptérem
- Vč. Zkušebních kabelů
Technické parametry
- Střídavé napětí AC
- Rozsah měření 0 v... +550 V
- Rozlišení 1 V.
- Přesnost: ±2 % naměřené hodnoty + 2 číslice)
- Izolační odpor
- Zkušební napětí DC 50 V.
- Rozsah měření 0,1 M Ω... 80 AŽ +80 M Ω
- Rozlišení 0,001 MΩ (0.100... Návrh 1.999)
- 0,01 MΩ (2.00... Návrh 80.00)
- Přesnost: ±5 % naměřené hodnoty + 3 digitů)
- Izolační odpor
- ZKUŠEBNÍ NAPĚTÍ DC 100 V, 250 V.
- Rozsah měření 0,1 M Ω... +199,9 M Ω
- Rozlišení 0,001 MΩ (0,100... Návrh 1,999)
- 0,01 MΩ (2,00... Návrh 99,99)
- 0,1 MΩ (100,0... Návrh 199,9)
- Přesnost: ±5 % naměřené hodnoty + 3 digitů)
- Izolační odpor
- ZKUŠEBNÍ NAPĚTÍ DC 500 V, 1000 V.
- Rozsah měření 0,1 M Ω... +199,9 M Ω
- Rozlišení
- 0,001 MΩ (0,100... Návrh 1,999)
- 0,01 MΩ (2,00... Návrh 99,99)
- 0,1 MΩ (100,0... Návrh 199,9)
- Přesnost: ±2 % naměřené hodnoty + 3 digitů)
- Izolační odpor
- ZKUŠEBNÍ NAPĚTÍ DC 500 V, 1000 V.
- Rozsah měření +200 M Ω... +999 M Ω
- Rozlišení 1 MΩ
- Přesnost: ±10 % měřicího rozsahu
- Zkouška průchodnosti
- Rozsah měření 0,1 Ω... 20 Ω
- Rozlišení 0,01 Ω
- Přesnost: ±3 % naměřené hodnoty + 3 digitů)
- Zkouška průchodnosti
- Rozsah měření +20 Ω... 1999 Ω
- Rozlišení 0,1 Ω (20,0 Ω... 99,9 Ω)
- 1 Ω (100 Ω... 1999 Ω)
- Přesnost: ±5 % naměřené hodnoty
- Impedance
- Rozsah měření 0,25 Ω... 99 Ω
- Rozlišení 0.01 Ω (0,20... Návrh 19,99)
- 0.1 Ω (20,0... Návrh 99,9)
- 1 Ω (100... Návrh 9999)
- Přesnost: ±5 % naměřené hodnoty + 5 digitů)
- Měření frekvence
- Rozsah měření +10 Hz... +499,9 Hz
- Rozlišení 0,1 Hz
- Přesnost: ±0,2 % + 1 digit
- Displej s barevným TFT displejem
- Velikost displeje 3,3"
- Norma (normy) EN61557, DIN VDE 0100
- Doba provozu 15 h.
- Automatické vypnutí nastavitelné 0.5... 60 min.
- Automatické vypnutí lze deaktivovat
- RCD Testovací proud charakteristika a, AC
- RCD spouštěcí proud 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
- RCD referenční doba 0... 500 ms
- Stykové napětí 0... 99.9 V
- Jazyk menu: Němčina, angličtina
- Třída ochrany (přístroj) IP42
- Napájení bateriemi, síťový adaptér
- Hmotnost 1300 g
- Hmotnost přístroje je 1750 g.
- Hmotnost přístroje je součástí dodávky a přebalené balení po 1930 g.
- Rozměry (D x Š x v) 250 x 135 x 107 mm
- Provozní podmínky 0 … 40 °C , 95 % r.F.
- Skladovací podmínky -10... 70 °C , 90 % r.F.
- Kategorie produktu
instalační tester
bez certifikátu
- Kategorie měření
CAT II 600 V
CAT IV 300 V
- Rozm.
(d x š x v) 250 x 135 x 107 mm
- Hmotnost
1300 g
IP42
- Rozsah měření VDE
test RCD (AC, A, F, B, B+)
odpor
frekvence
impedance vedení
izolační odpor
napětí
Impedance chybné smyčky
odpor ochranného vodiče
smyčková impedance
proud ochranného vodiče
Zobrazit více
- Norma DIN
DIN VDE 0100
DIN EN 61557
- Displej
LCD
- Přesnost
2 %
- Šířka
135 mm
- V
107 mm
- Délka
250 mm
- Průběh zkoušky
automatický
- Napájení VDE
na baterie
napájení z el. sítě
- Paměť (VDE)
ne
- Typ
PCE-ITE 55B
- Norma VDE
0100
- Vlastnosti
RCD/FI test
Test zařízení PV
Ke stažení
List technických údajů
List technických údajů 3192923 PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3192923 PCE Instruments instalační tester, Norma VDE 0100, PCE-ITE 55B, EN a DE menu
Popis
Tester instalací je multifunkční měřicí přístroj vhodný pro testování elektrické bezpečnosti podle norem EN 61557 a DIN VDE 0100. Nabízí mnoho funkcí, které jsou speciálně navrženy pro kontrolu a vyhodnocování elektrických instalací. Tester instalací může provést přesné měření izolačního odporu mezi částmi pod proudem a uzemněním. RCD test umožňuje účinně otestovat spínače proudových chráničů typu a i AC, B, B+ a F. To zajišťuje řádné fungování těchto základních ochranných zařízení.

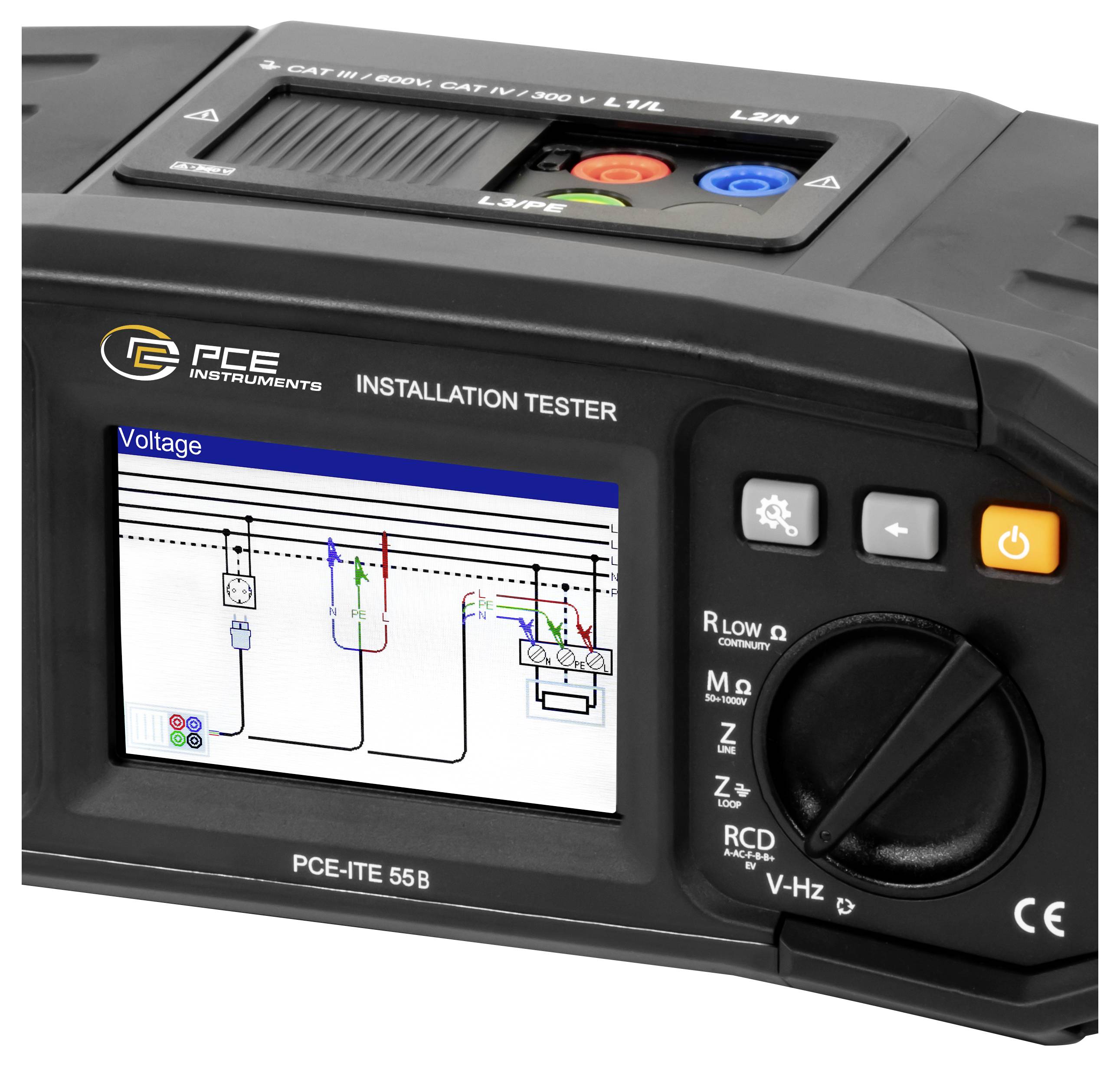

Tester instalací umožňuje rychlé a přesné měření odporu smyčky, aby bylo zajištěno, že v případě chybového proudu bude k dispozici dostatečný odpor pro bezpečné vypnutí. Měření odporu ochranného vodiče navíc umožňuje kontrolu kontinuity vodičů a přípojek. Grafické znázornění zapojení pomáhá obsluze správně provádět měření.

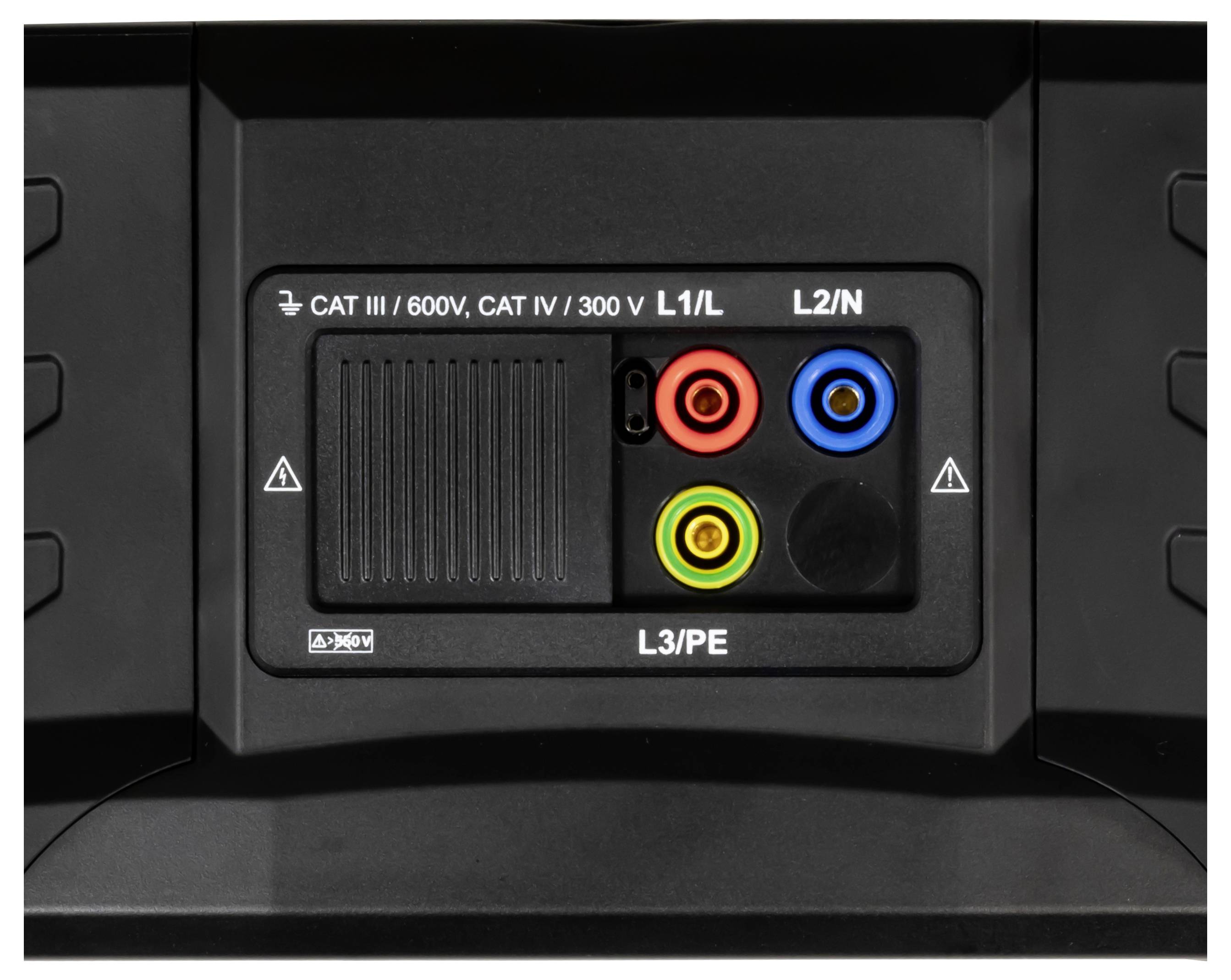

Jas displeje lze nastavit ve 4 stupních. Nastavitelný tón alarmu varuje při chybách nebo překročení mezní hodnoty. S nastavitelným časem vypnutí testeru instalací lze zabránit nechtěnému vybití baterií. Přístroj je dodáván s testovacími kabely, které splňují specifické požadavky CAT Cat III / 600 v a Cat IV / 300 V.
Tester instalací nabízí uživatelsky příjemné rozhraní, jasné zobrazovací prvky a odolnou konstrukci, která uspokojí požadavky v různých prostředích. Dodržování mezinárodních norem zajišťuje bezpečné a spolehlivé hodnocení elektrických instalací dle nejvyšších průmyslových standardů.
S našimi volitelnými EVSE zkušebními adaptéry můžete provádět také zkoušky wallboxů a nabíječkách elektrických vozidel.
Tento text byl přeložen strojově.
Tester instalací umožňuje rychlé a přesné měření odporu smyčky, aby bylo zajištěno, že v případě chybového proudu bude k dispozici dostatečný odpor pro bezpečné vypnutí. Měření odporu ochranného vodiče navíc umožňuje kontrolu kontinuity vodičů a přípojek. Grafické znázornění zapojení pomáhá obsluze správně provádět měření.
Jas displeje lze nastavit ve 4 stupních. Nastavitelný tón alarmu varuje při chybách nebo překročení mezní hodnoty. S nastavitelným časem vypnutí testeru instalací lze zabránit nechtěnému vybití baterií. Přístroj je dodáván s testovacími kabely, které splňují specifické požadavky CAT Cat III / 600 v a Cat IV / 300 V.
Tester instalací nabízí uživatelsky příjemné rozhraní, jasné zobrazovací prvky a odolnou konstrukci, která uspokojí požadavky v různých prostředích. Dodržování mezinárodních norem zajišťuje bezpečné a spolehlivé hodnocení elektrických instalací dle nejvyšších průmyslových standardů.
S našimi volitelnými EVSE zkušebními adaptéry můžete provádět také zkoušky wallboxů a nabíječkách elektrických vozidel.
Tento text byl přeložen strojově.
Obsah balení
- 1x instalační tester PCE-ITE-ITE 55B
- 1x testovací kabel pro zásuvky EU-Schuko
- 3 x zkušební kabel 1 m

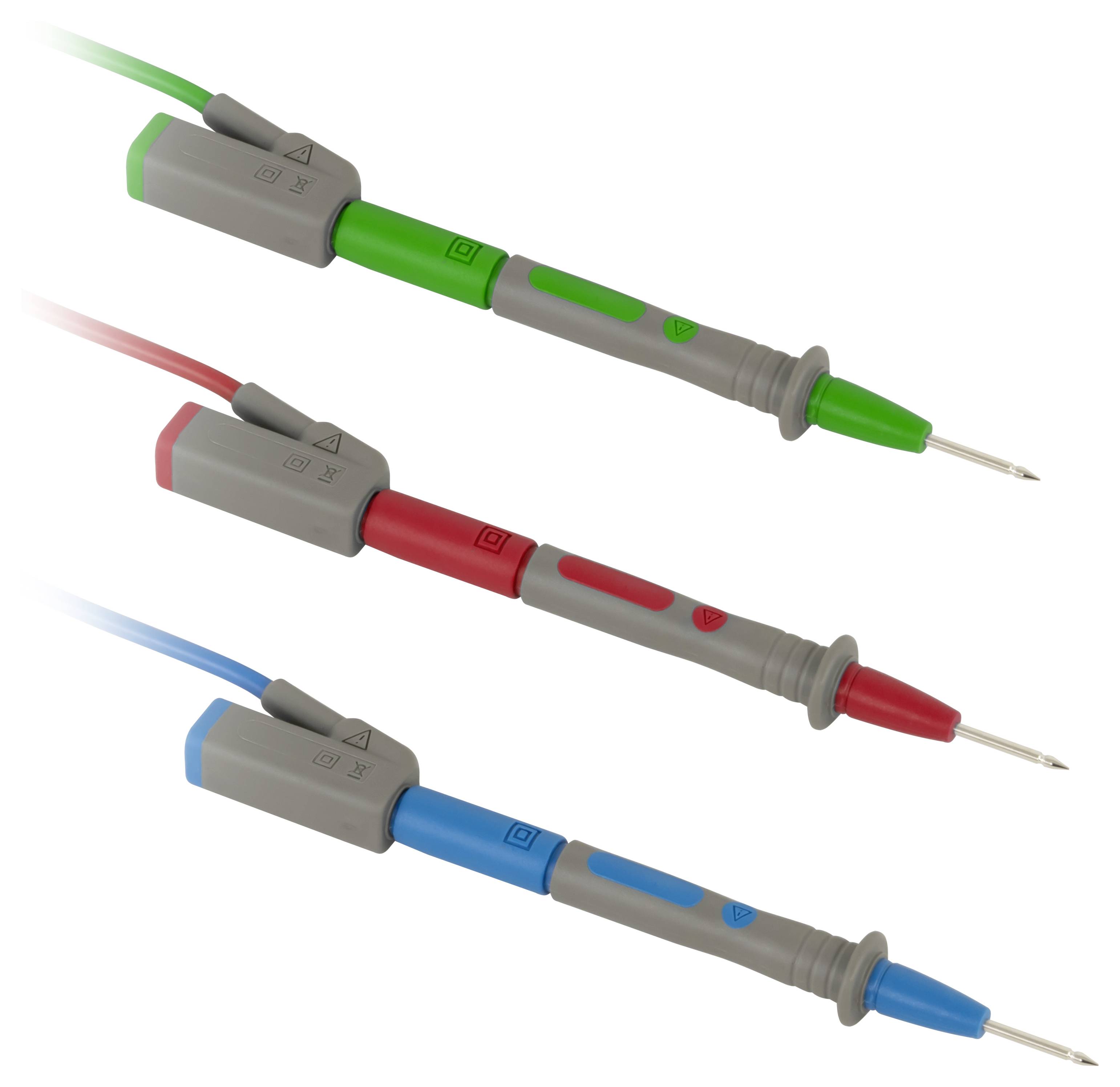

- 3x zkušební hrot

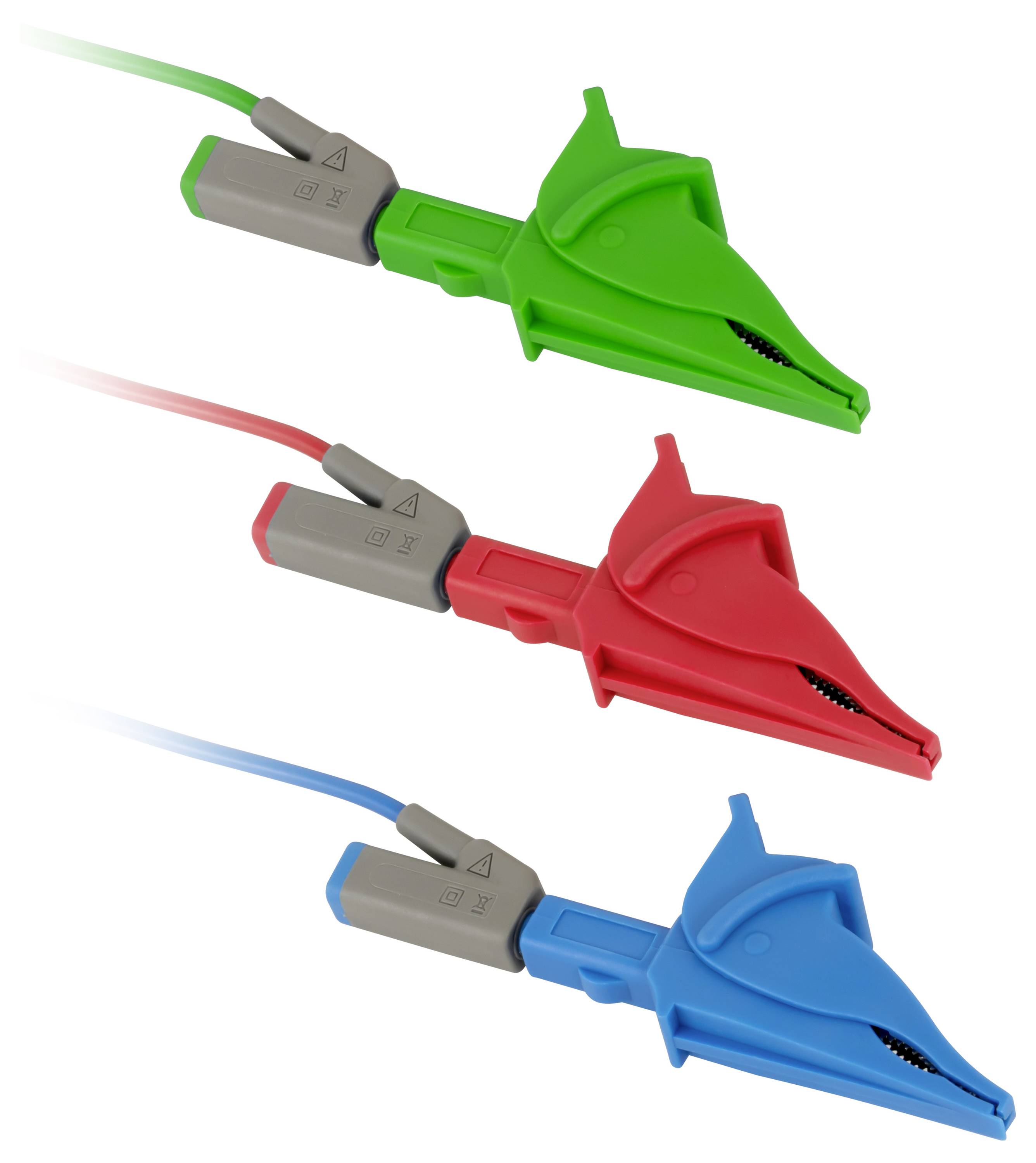

- 3 x krokosvorka
- 1x popruh
- 6 x baterie AA 1,5 V.
- 1x protokol o tovární kalibraci
- .
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
