PCE Instruments FM100-SY-500-2000 Měřič závěrné síly 0 - 2000 N ISO
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (41 789,00 Kč / kus)
41 789,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Snímač síly DriveTest FM100BT
- Snímač sílyMěřič síly zavírání dveří a vratPodpora příslušných norem EN 12445/12453 EN 603352DIN V 18650 ASR A17 ATD.Přesné měřeníOdolné provedeníJednoduché ovládání pomocí jediného tlačítka nebo dálkového ovládáníRozhraní Microsoft® DLL nebo knihovna National Instruments® LabVIEWKompletní dodávka včetně kvalitního přepravního kufru a softwaruProfesionální obsáhlý PCsoftware PinchPilotRozsáhlá uživatelská podpora kalibračního servisu pro standardní změnyPoužití nejnovější verze normyPodpora software umožňuje integraci do stávajících softwarových strukturRozsáhlé možnosti měření v jednom průtoku
Dodatečné informace:
Technické parametry
- FM 100Rozsah měření 0 - 2000 N.Přesnost +/ 3 N nebo 3 % z naměřené hodnotyRozlišení 1 N.Tuhost 500 N/mmŠířka štípání 50 mmPrůměr 80 mmPrincip měření DMSsnímačPaměť pro 80 měřeníFrekvence/frekvence 500 Hz / 2 msNapájení SEB2 baterií 9 Vblock zB 6LR61Monitorování napětí baterie: AnoOkolní podmínkyRozsah provozních teplot 10 až +40 °C.Rozsah skladovací teploty 40 až +50 °C.Vlhkost max. 90 % relativní F není kondenzátorRozměry 210 x 80 x 50 mmHmotnost 21 kgZobrazovací zařízení SEB2Měřicí jednotka s displejem LCDDisplay a LED indikací stavu tlačítko sériovéhoRozhraníVolitelně PCřízené měřeníNapájení z baterie 9 V.Hodiny reálného časuPaměť pro 100 měřeníSenzor a PCInterfaceUkazatel špičkové hodnoty a efektivní hodnotyZobrazení vyhodnocení i o/n i oPCvyhodnocovací software PinchPilotVÍCEJAZYČNÝ (DE EN IT FR)Grafické znázornění průběhu sílyVýpočet důležitých parametrůPosouzení podle různých směrnic (normy)Možnost zadání vlastních směrnicTisk protokoluExport dat (Excel CSV PDF)Požadavky na systém Software PinchPilot u App (viz software/aplikace)
- Kategorie produktu
Měřič závěrné síly
- Displej
LCD
- Rozsah měření síly (max.)
2000 N
ISO
- Napájení
9 V/DC
- Rozm.
(d x š x v) 210 x 80 x 50 mm
- Hmotnost
2100 g
- Rozlišení (síla)
1 N
- Základní přesnost (±)
3 %
- Rozsah měření síly
0 - 2000 N
- Rozsah měření síly (min.)
0 N
- Frekvence měření
250 Hz
- Šířka
80 mm
- V
50 mm
- Délka
210 mm
- Rozhraní
RS-232C
USB
sériový
zásuvka USB 2.0 B
zástrčka USB 2.0 B
zástrčka USB 2.0 A
čtyřžilový
interní USB 2.0 zástrčka 4pólová
1 x RS485
1 x USB 2.0 Device
Zobrazit více
Ke stažení
List technických údajů
List technických údajů 2813712 PCE Instruments FM100-SY-500-2000 Měřič závěrné síly 0 - 2000 N ISO
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813712 PCE Instruments FM100-SY-500-2000 Měřič závěrné síly 0 - 2000 N ISO
Popis
Snímač síly je elektronický měřicí přístroj pro dveře a vrata poháněné motorem na cizí energii. Typickým použitím je jak konečná kontrola nových zařízení, tak pravidelná kontrola. Jeho nekompromisní konstrukce spojuje přesnost s praktickou odolností a zajišťuje přesné naměřené hodnoty i po letech použití v drsném prostředí.Při cyklických měřeních na vícečlenných dveřích a stolech je velmi důležité rychlé a snadné provedení. Funkce DriveTest vyvinula software, který drasticky redukuje průběh měření a náklady na dokumentaci.Pomocí několika kroků lze uložit měření kompletního systému, vytisknout v tabulkové formě a uložit do databáze. Pro integraci do automatizovaného testovacího procesu nastavíme vhodná rozhraní (např. Microsoft® DLL nebo National Instruments® LabVIEW.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Podpora příslušných norem EN 12445/12453 EN 603352DIN V 18650 ASR A17 ATD.Přesné měřeníOdolné provedeníJednoduché ovládání pomocí jediného tlačítka nebo dálkového ovládáníRozhraní Microsoft® DLL nebo knihovna National Instruments® LabVIEWKompletní dodávka včetně kvalitního přepravního kufru a softwaruProfesionální obsáhlý PCsoftware PinchPilotRozsáhlá uživatelská podpora kalibračního servisu pro standardní změnyPoužití nejnovější verze normyPodpora software umožňuje integraci do stávajících softwarových strukturRozsáhlé možnosti měření v jednom průtoku
Obsah balení

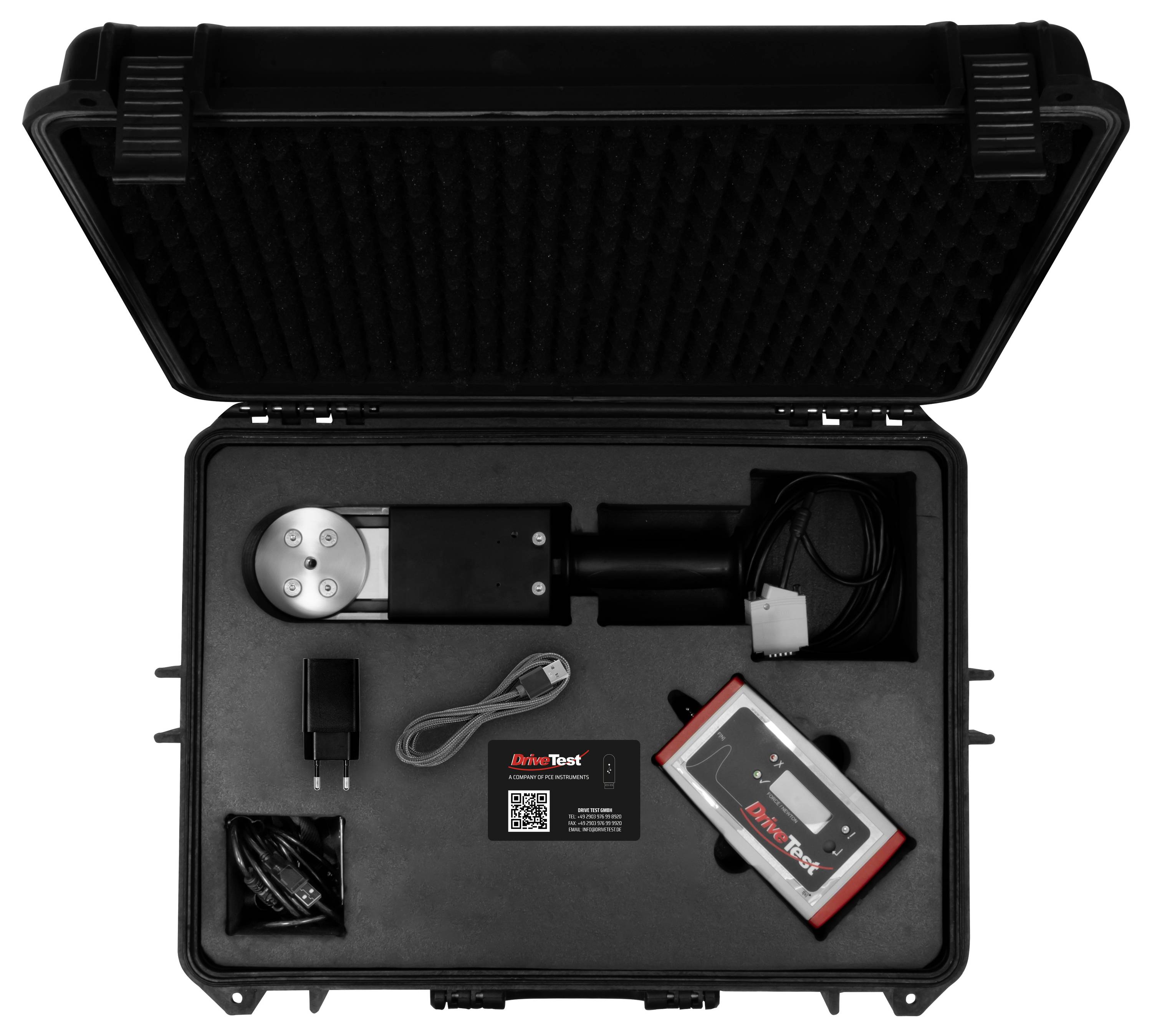

- 1x snímač síly FM100 s připojovacím kabelem 2,5 m.1x samostatný modul záznamu naměřených hodnot (zobrazovací zařízení SEB2) s LCD displejem, LED displejem, fóliovým tlačítkem a sériovým rozhraním1x 9 V baterie1x přepravní kufr s vložkou z pěnové hmoty pro kompletní dodávky1x propojovací kabel k PC (USB)1x USB datový adaptér s vyhodnocovacím softwarem PinchPilot pro PC a dokumentací.1x kalibrační certifikát ISO
