Panasonic ACT512 ACT512 relé motorového vozidla , 20 A

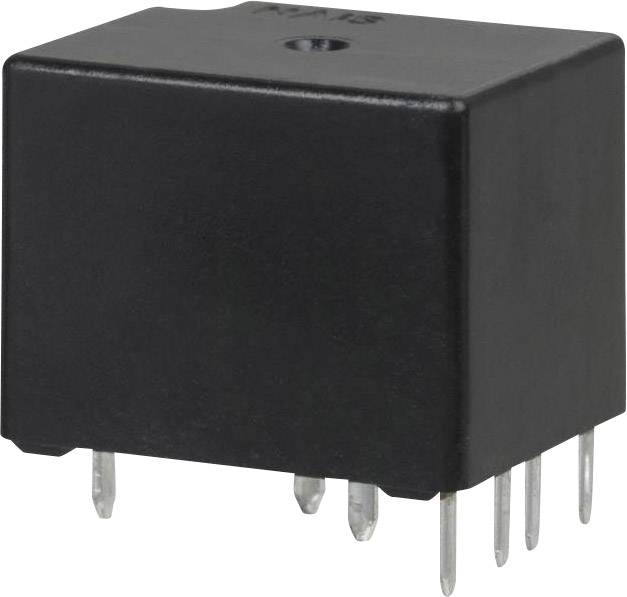

Obdélníkové černé relé s několika kovovými kolíky na spodní straně, používané v elektronických obvodech pro řízení.

Ilustrační obrázek

Technický výkres s rozměry a montážními otvory. Zobrazuje vzdálenosti, průměry a polohy upevňovacích otvorů na součásti.

Diagram elektronické součástky s technickými rozměry v milimetrech a palcích. Zobrazuje připojovací body a rozměry pouzdra.

Schéma zapojení dvojitého relé: Dvojitý přepínací kontakt s přípoji COM, NC a NO.

1/4

Ilustrační obrázek

Kategorie produktu

relé motorového vozidla

Jmenovité napětí cívky

12 V/DC

Typ kontaktu

2 přepínací kontakty

Připojení

do DPS

Spínací napětí (max.)

14 V/DC

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

79 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (107,43 Kč / kus)

119,83 Kč

-10 %

107,43 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Minimální spínací proud při 12 V DC: 1 A
Výkon cívky: 800 mW

Kategorie produktu: relé motorového vozidla

Typ: ACT512

Vlastnosti: Bez upevňovacího úhelníku

Jmenovité napětí cívky: 12 V/DC

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: slitina stříbra

Připojení: do DPS

Spínací napětí (max.): 14 V/DC

Spínací proud (max.): 20 A

Odpor cívky: 180 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šířka: 14 mm

V: 13.5 mm

Délka: 17.4 mm

Rozm.: (d x š x v) 17.4 x 14 x 13.5 mm

Provedení: Monostabilní

Jmenovité napětí: 12 V/DC

Spínací hodnoty: (pracovní kontakt) 20 A/14 V/DC, (rozpínač) 10 A/14 V/DC

Typ: ACT512

Ke stažení

List technických údajů

List technických údajů 505015 Panasonic ACT512 ACT512 relé motorového vozidla , 20 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505015 Panasonic ACT512 ACT512 relé motorového vozidla , 20 A

Popis

Úzké miniaturní automobilové relé se zapečetěném pouzdrem. Dodává se jako relé s jednotlivou nebo dvojitou cívkou. Relé CT2 s integrovaným můstkem H pro inverzní spínání motoru. Použití: komfortní elektronika, stahování oken, centrální uzavírání, nastavování sedadel, posuvná střecha, ventilátor, nastavení vnějších zrcátek, osvětlení.

Doplňující informace

Informace o náběhovém proudu se týkají maximálního náběhového proudu. Bližší specifikace naleznete v dokumentaci, která je Vám bezplatně k dispozici ke stažení.
