FiC FRA2C-S2-DC12V FRA2C-S2-DC12V relé motorového vozidla , 150 W, 40 A

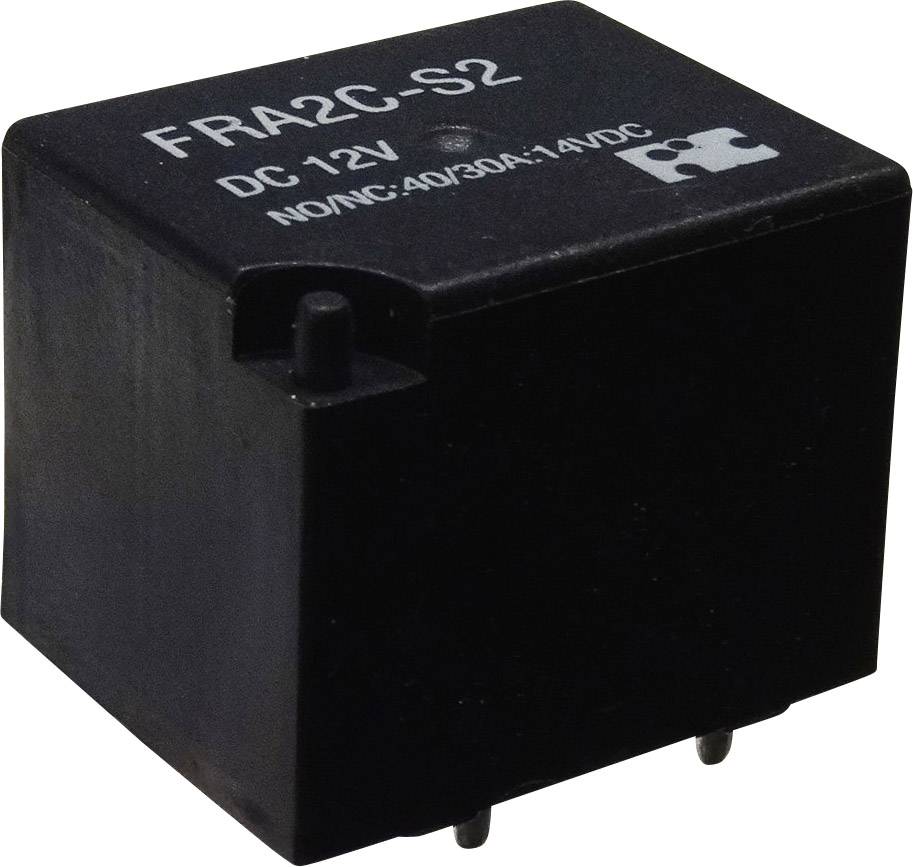

Relé s nápisem 'FRA2C-S2 DC 12V' a specifikacemi; zobrazuje obdélníkovou, černou komponenty se třemi piny.

Ilustrační obrázek

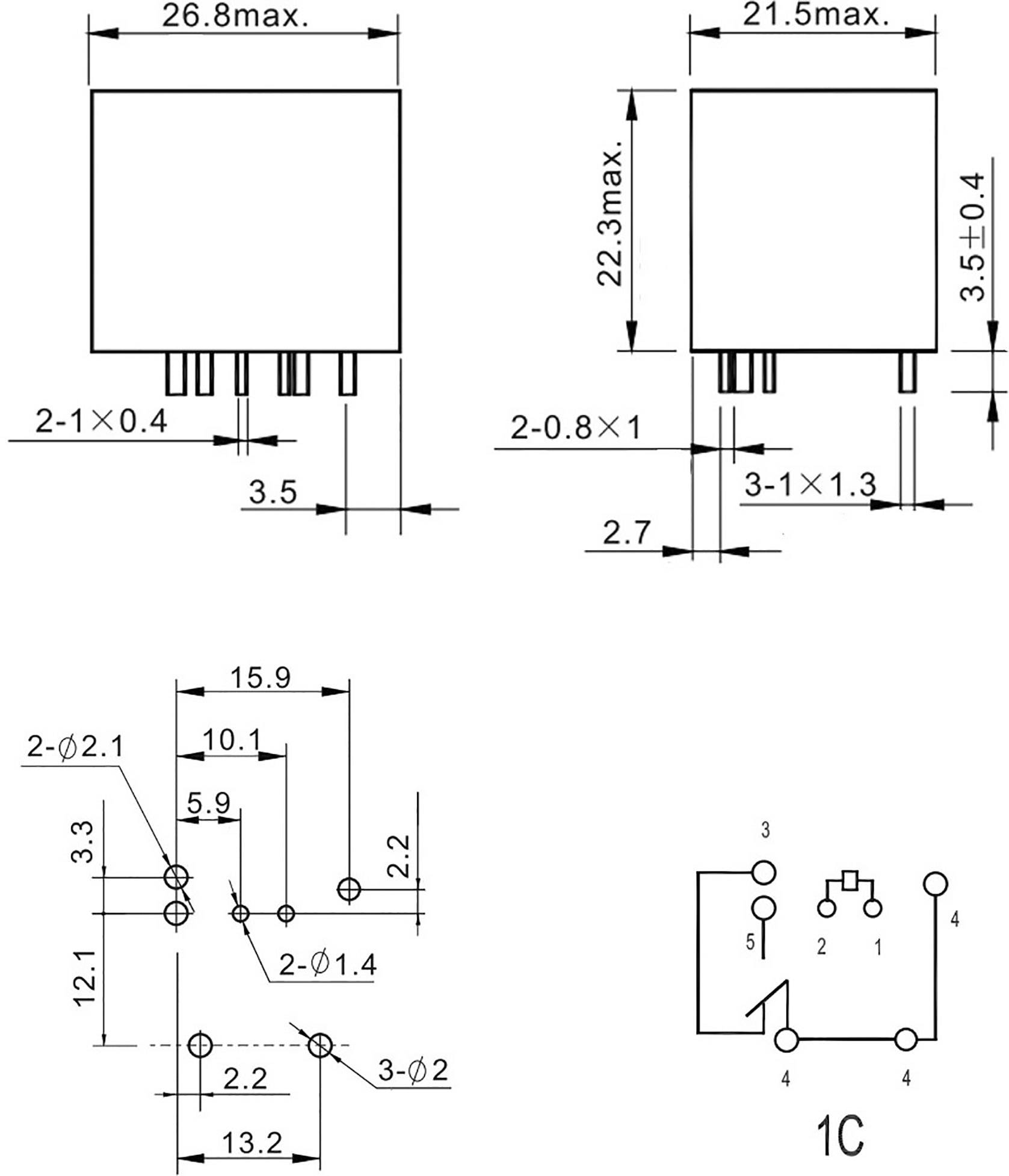

Technický výkres elektrického relé s rozměry. Nahoře: šířka, hloubka a výška. Dole: rozmístění pinů a schéma zapojení.

1/2

Ilustrační obrázek

Kategorie produktu

relé motorového vozidla

Jmenovité napětí cívky

12 V/DC

Typ kontaktu

1 přepínací kontakt

Připojení

do DPS

Spínací napětí (max.)

14 V/DC

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (140,49 Kč / kus)

140,49 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Relé pro vozidla

Dodatečné informace:

Technické parametry

Kategorie produktu: relé motorového vozidla

Typ: FRA2C-S2-DC12V

Vlastnosti: Bez upevňovacího úhelníku

Jmenovité napětí cívky: 12 V/DC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO2

Připojení: do DPS

Spínací napětí (max.): 14 V/DC

Spínací proud (max.): 40 A

Max. spínací výkon: 150 W

Odpor cívky: 90 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šířka: 22 mm

V: 22.3 mm

Délka: 26.5 mm

Rozm.: (d x š x v) 26.5 x 22 x 22.3 mm

Splňuje RoHS: ano

Provedení: Připojení na tisk 3 x Ø 2,2 mm; 4 x Ø 1,5 mm

Doba odezvy: 5104021

Jmenovité napětí: 12 V/DC

Typ: FRA2C-S2-DC 12 V

Ke stažení

List technických údajů

List technických údajů 504368 FiC FRA2C-S2-DC12V FRA2C-S2-DC12V relé motorového vozidla , 150 W, 40 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504368 FiC FRA2C-S2-DC12V FRA2C-S2-DC12V relé motorového vozidla , 150 W, 40 A

Popis

otevřené standardní relé pro motorová vozidla v provedení
DPS s přepínacím kontaktem,
Euro-rastrem,
mnohostranně využitelné
výkon spuštění cca 900 mW
max.spínací proud 60A

Doplňující informace

Informace o náběhovém proudu se týkají maximálního náběhového proudu. Bližší specifikace naleznete v dokumentaci, která je Vám bezplatně k dispozici ke stažení.
