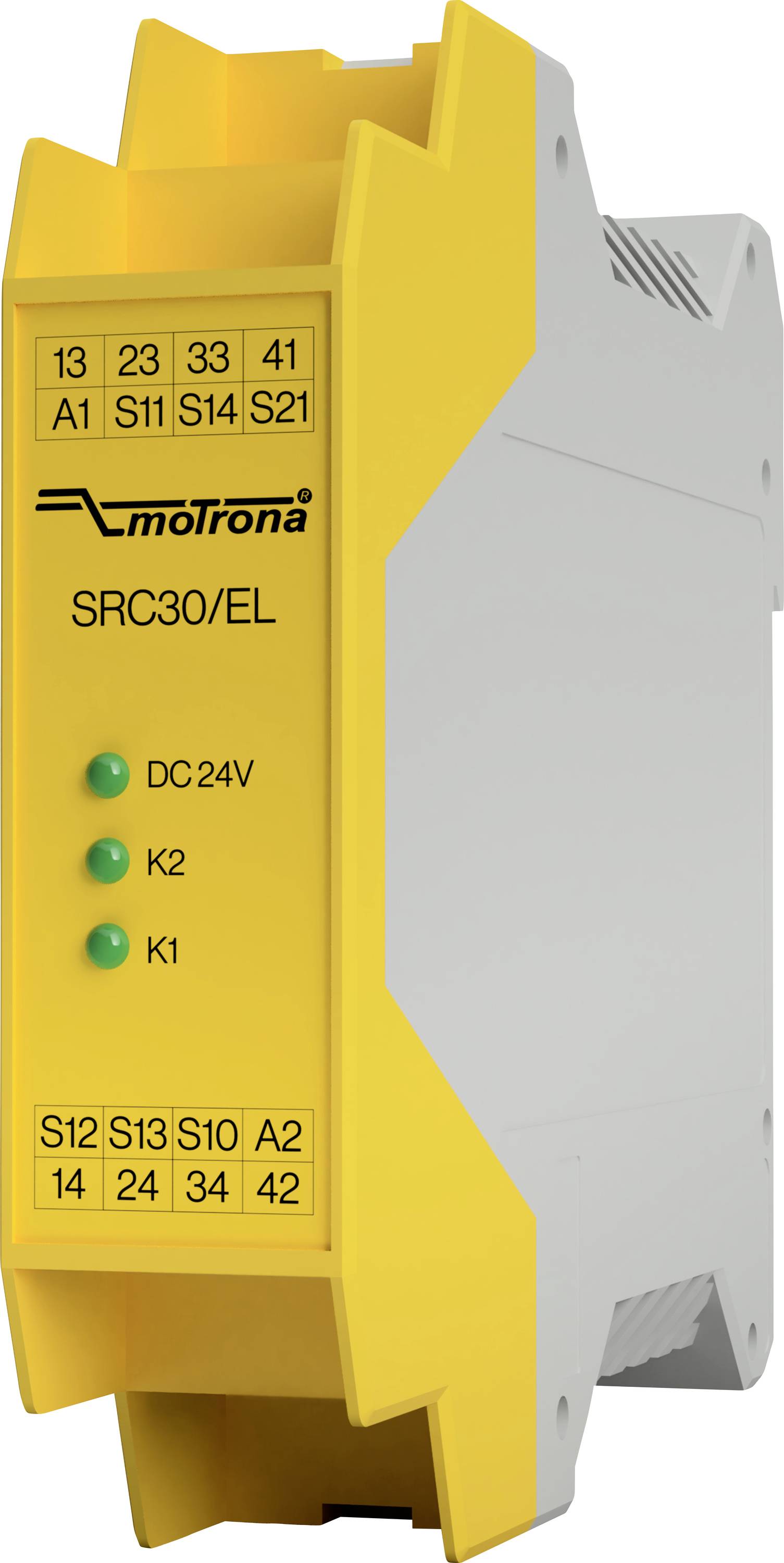

Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, 8382.6730.EL, 1 ks
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
ochranné relé
Provozní napětí
24 V/DC
Typ
8382.6730.EL
Reakční doba
50 ms
Datasheety: (PDF)
Počet
Celková cena (5 594,21 Kč / kus)
5 594,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Pouzdro - montáž: Na DIN lištu 35 mm
- Pouzdro - hmotnost: Cca 150 g.
- Napájení - při jmenovitém napětí 2,6 W.
- Napájení - zapínací proud A1: 5 a (cca 250 µs) doba filtrace doby vypnutí /
- (A1 / S12 / S14) – tma test: Max. 3 ms (zkušební šířka pulsu) / 500 ms (testovací pulsní frekvence), zapínací pulsa /
- (A1 / S12 / S14) - test světlé doby: Max. 1 ms (zkušební šířka pulsů) / 500 ms (testovací frekvence)
- (A1 / S12 / S14) – upozornění: Je třeba zajistit, aby případné zapínací impulsy vysílané signalizačního zařízení (zkouška světla) nevedly ke krátkodobému odezva bezpečnostního relé a v zásadě by měly být deaktivovány.
- Spínací výkon - AC: 250 v, 2000 VA, 8 a ohmická zátěž bezpečnostní kontakty 250 v, 3 a pro AC-15 250 v, 500 VA, 2 a ohmická zátěž
- Spínací výkon - (13-14, 23-24, 33-34) DC: 30 v, 240 W, 8 a pro ohmickou zátěž 6 spínacích cyklů / min. 24 v, 3 a pro teplotní proud I-13 5 a na kontakt (viz křivka celkového proudu) th
- Spínací výkon - signalizační kontakty (41-42) DC: 30 v, 60 W, 2 a pro ohmickou zátěž
- Spínací výkon - minimální kontaktní zatížení: 5 v, 10 mA
- Kontaktní pojistka - spínací kontakt: 10 a gG
- Kontaktní pojistka - rozpínací kontakt: 6 a gG
- Zabezpečení kontaktu - zpoždění zapnutí: < 50 ms
- Zpoždění vypnutí - ovládání pomocí A1 < 40 ms; S12 nebo S13/S14 < 20 ms
- Zpoždění vypnutí - doba opětovné připravenosti: < 500 ms
- Zpoždění vypnutí - průřez: 0,14 - 2,5 mm2
- Utahovací moment - min. 0,5 Nm
- Utahovací moment - max. 0,6 Nm
- Utahovací moment - materiál kontaktu: AgSnO 2
- Utahovací moment - kontaktní životnost: Mez. cca 1 x 107
- Utahovací moment – zkušební napětí: 2,5 kV (řídicí napětí / kontakty) odolnost proti rázovému napětí,
- Utahovací moment - jmenovité izolační napětí: Stupeň znečištění 250 v /
- Okolní teplota – provozní výška: ≤ 2.000 m (nad mořem)
- Druh obalu
Piece
- Kategorie produktu
ochranné relé
- Typ
8382.6730.EL
- Provozní napětí
24 V/DC
- Reakční doba
50 ms
- Typ kontaktu
3 spínací kontakty
1 rozpínací kontakt
- Spínací napětí (max.)
250 V/AC
- Max. spínací výkon
2000 VA
240 W
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategorie bezpečnosti
4
- Vlastnosti
Ruční/automatický restart
IP20
- Provozní teplota (min.)
-15 °C
- Provozní teplota (max.)
55 °C
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3805211 Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, 8382.6730.EL, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3805211 Motrona 8382.6730.EL ochranné relé, 24 V/DC, 3 spínací kontakty, 1 rozpínací kontakt, 8382.6730.EL, 1 ks
Popis
Bezpečnostní relé zaručuje vysokou ochranu díky třem integrovaným bezpečnostním relé a je kompatibilní s různými typy čidel. Díky certifikaci podle EN 81-20 a EN 81-50 je ideální pro ideal použití ve výtahové systémy a pro kontrolu bezpečnostních mřížek na strojích a zařízeních. Kompaktní konstrukce usnadňuje integraci do stávajících rozvaděčů, zatímco stavové LED ukazatele podporují snadnou diagnostiku a uvedení do provozu. Díky flexibilnímu vyhodnocení různých zdrojů signálu nabízí bezpečnostní relé ekonomické a univerzální řešení pro aplikace se zvýšenými bezpečnostními požadavky.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 3 nezpožďených bezpečnostních kontaktů
- 1 okamžitý signalizační kontakt
- Připojení: Tlačítko pro nouzové vypnutí, mechanický bezpečnostní spínač, bezdotykový bezpečnostní spínač, bezpečnostní prvky s OSSD výstupy
- Provoz na 2 nebo na 2 kanály
- Návratový obvod pro sledování následných stykačů nebo rozšiřujících modulů
- Cyklické monitorování výstupních kontaktů
- Indikace stavu sepnutí a napájení pomocí LED
- Automatické nebo manuální spuštění
- Kontrola křížového a zemnicového spojení
- Použití až do SIL3/PLe, kategorie 4
- (EN ISO 13849-1 / EN IEC 62061 / EN 61508)
