Name: Motrona 7379.5023.CO 7379.5023.CO měnič signálu 1 ks
Brand: Motrona
SKU: 3805213
Availability: BackOrder

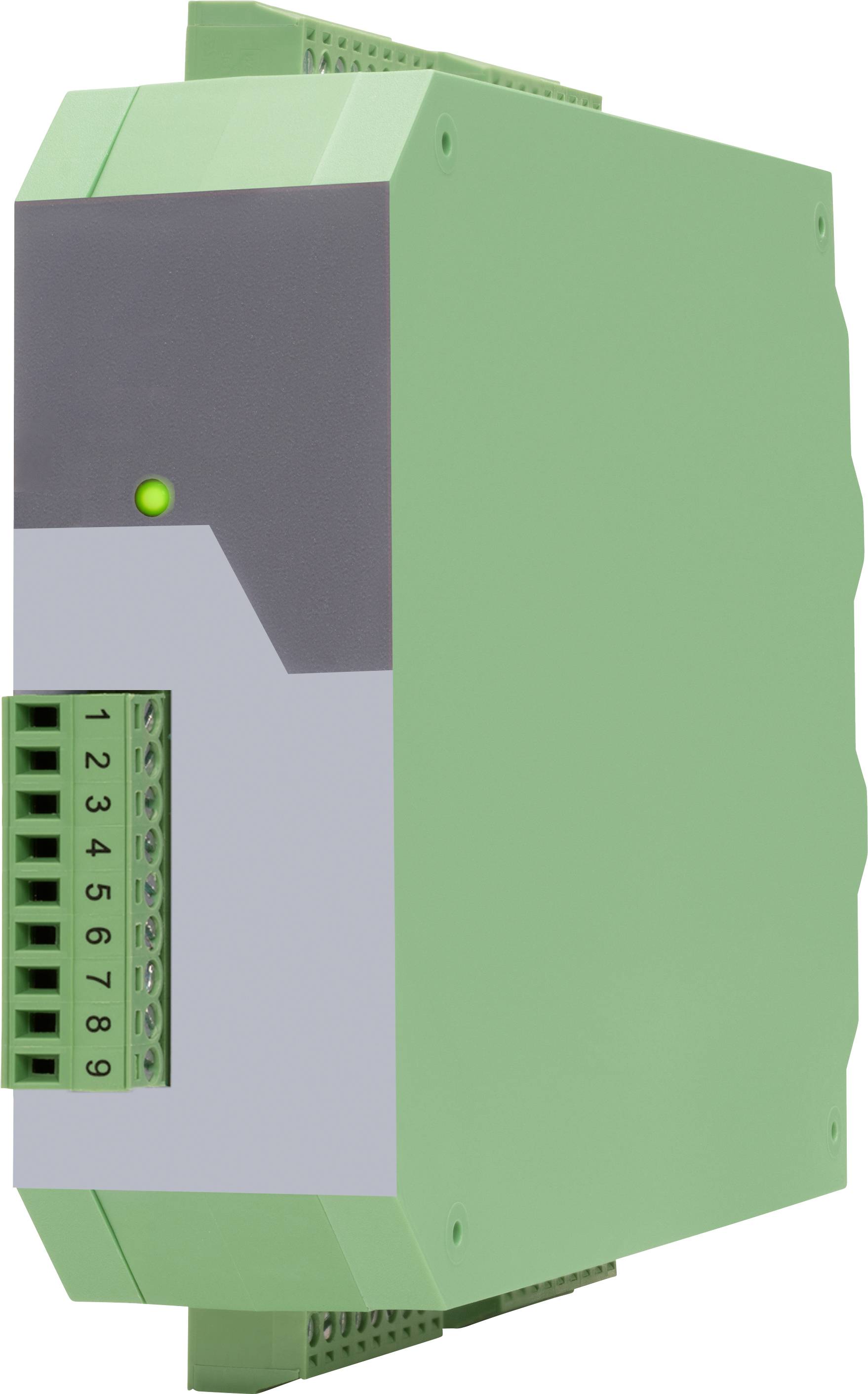

Zelený průmyslový řídící modul na DIN lištu se čelním svorkovnicí, stavovým LED a šedým čelním panelem na bílém pozadí.

Kategorie produktu

měnič signálu

Vstupní signál max. (proud)

2 mA

Vstupní signál max. (napětí)

30 V

Typ

7379.5023.CO

Rozm.

(d x š x v) 140 x 34 x 109 mm

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 974,38 Kč / kus)

8 974,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

AWG 16
Napájení - ochranný spínač: Ochrana proti přepólování
Řídicí vstupy - počet: 3
Řídicí vstupy - reakční doba: Cca 1 ms
Řídicí vstupy - doba přenosu (IO Link): Všechny cca 1 ms - (IO Link doba cyklu)
Řídicí vstupy - zatížení: Max. 2 mA při 24 v/DC
Řídicí výstupy - počet: 2
Řídicí výstupy - reakční doba: Min. 1 ms
IO-Link - stavební skupina / specifikace: Device / IO Link V1.1
IO-Link - přenosová rychlost: COM 3 (230,4 kbit/s)
IO Link - třída: Typ a
IO-Link - doba cyklu: Min. 1 ms
IO-Link – šířka dat: 6 bajtů (1 x 4 bajtů (vstupní údaje) + 1 bajt („co“ stav) + 1 bajt
Indikátory – funkce: 1x zelená LED pro provozní stav nebo stav IO Link (u možnosti „co“)
Pouzdro - materiál: Plast
Pouzdro - montáž: Na DIN lištu 35 mm
Pouzdro - rozměry (š x v x h) 34 x 100 x 131 mm
Pouzdro (bez konektorů) - hmotnost: Cca 160 g.
Pouzdro (bez připojení) - stupeň krytí: IP20
Okolní podmínky - nadmořská výška: Max. 2000 m.NN
Okolní teplota - vlhkost vzduchu: Max. 80% relativní vlhkost až 30 °C.
Řídicí vstupy – (pouze s možností „co“) formát: HTL, PNP (Low 0 … 3 v, High 9 … 30 v)
Napájení snímače - výstupní napětí: 5 v DC a 24 v DC (cca 1 v menší než vstupní napětí)
Napájení snímače - výstupní proud: Max. 125 mA
Napájení vysílače IO Link Master port: Min. 200 mA
Rozhraní SSI - vstup / výstup SSI: TTL diferenciální (RS422)
SSI rozhraní - stopy: Clock, /Clock, data, /data
SSI rozhraní - konfigurace: Master nebo Master
SSI rozhraní - formát: Binární nebo šedý kód
SSI rozhraní - frekvenční rozsah: 100 kHz - 2 MHz (nastavitelné)
SSI rozhraní – rozlišení: 10 … 32 bitů
SSI rozhraní - zatížení: Ri = cca 13 kΩ
Kontrolní výstupy (v závislosti na nastavení „sampling Time (s)“) – doba přenosu (IO Link): Všechny cca 1 ms - (IO Link) doba cyklu)

Typ: 7379.5023.CO

Kategorie produktu: měnič signálu

Vstupní signál max. (proud): 2 mA

Vstupní signál max. (napětí): 30 V

Rozm.: (d x š x v) 140 x 34 x 109 mm

Připojení: šroubová svorka

Výstupní signál (napětí): 5 - 30 V (je nach Spannung an Com+), PNP

Výstupní signál (proud): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Provozní napětí: 18 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 18 V/DC

Vstupní signál (napětí): Low 0 … 3 V. High 9 … 30 V

Obsah: 1 ks

Konfigurace: software

Šířka: 34 mm

V: 109 mm

Délka: 140 mm

Příkon proudu: 75 mA

Max. okolní teplota: 60 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 12 ... 30 VDC

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3805213 Motrona 7379.5023.CO 7379.5023.CO měnič signálu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805213 Motrona 7379.5023.CO 7379.5023.CO měnič signálu 1 ks

Popis

Převodník signálu se vstupem SSI a rozhraním IO-Link pro jednodeskové a multirotační snímače. Měnič s možností co má navíc 3 řídicích vstupů a 2 Controlleové výstupy. Tento IO Link vazební člen umožňuje přenos SSI signálů do systému založeného na IO-Link. Navíc je k dispozici USB konektor, pomocí kterého lze převáděná data také číst. Nastavení zařízení se provádí bez komplikací - buď přes USB rozhraní, nebo přes IO-Link s běžnými strojírenských nástroji.

Tento text byl přeložen strojově.
