Name: Motrona 7379.5023 7379.5023 měnič signálu 1 ks
Brand: Motrona
SKU: 3805207
Availability: BackOrder

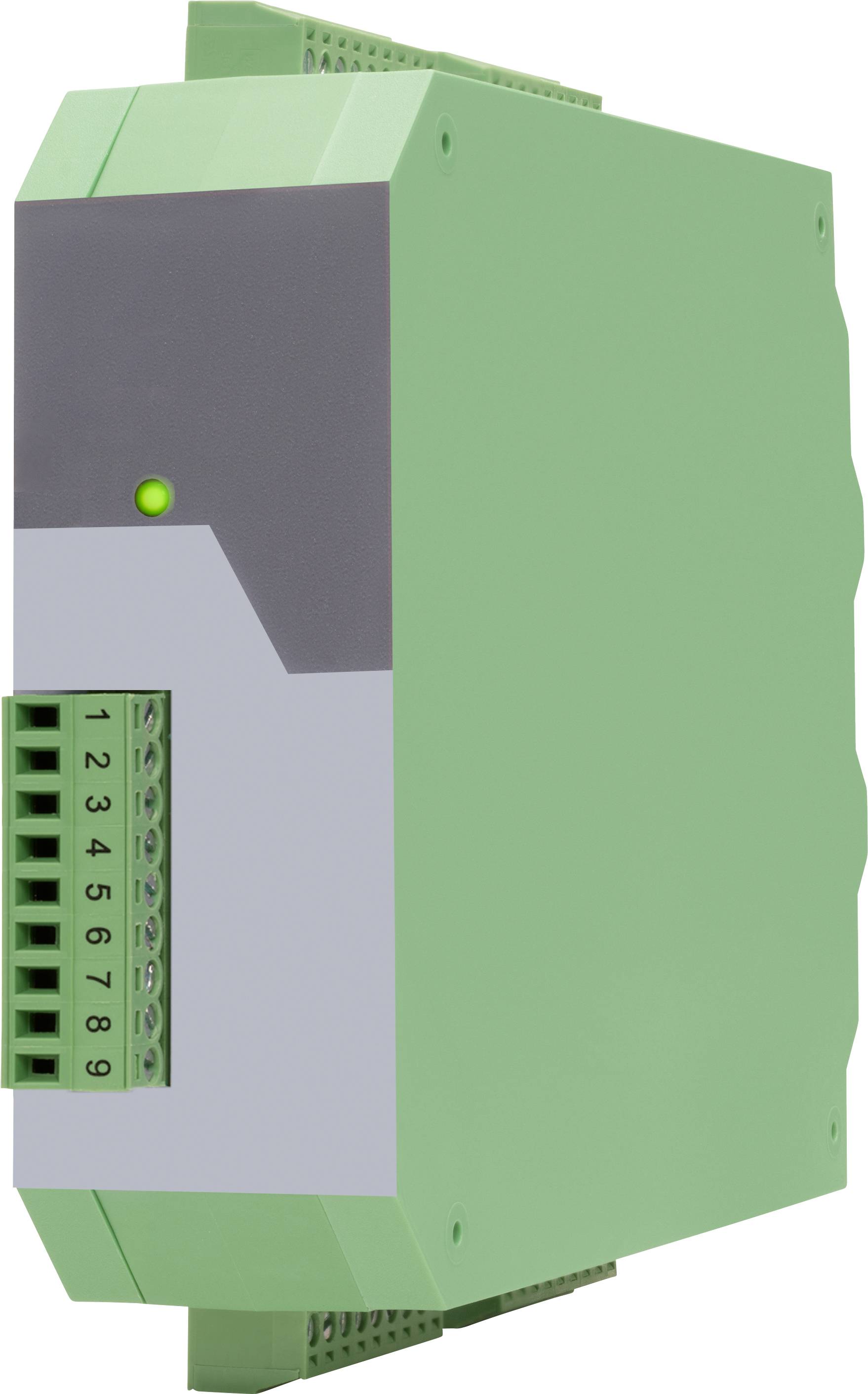

Zelený průmyslový řídicí modul se zapnutou stavovou LED diodou a číslovaným svorkovnicí na přední straně, zobrazený na bílém pozadí.

Kategorie produktu

měnič signálu

Typ

7379.5023

Rozm.

(d x š x v) 140 x 34 x 109 mm

Připojení

šroubová svorka

Provozní napětí

18 - 30 V/DC

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 318,18 Kč / kus)

8 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

AWG 16
Napájení - ochranný spínač: Ochrana proti přepólování
IO-Link - stavební skupina / specifikace: Device / IO Link V1.1
IO-Link - přenosová rychlost: COM 3 (230,4 kbit/s)
IO Link - třída: Typ a
IO-Link - doba cyklu: Min. 1 ms
IO-Link – šířka dat: 6 bajtů (1 x 4 bajtů (vstupní údaje) + 1 bajt („co“ stav) + 1 bajt
Indikátory – funkce: 1x zelená LED pro provozní stav nebo stav IO Link (u možnosti „co“)
Pouzdro - materiál: Plast
Pouzdro - montáž: Na DIN lištu 35 mm
Pouzdro - rozměry (š x v x h) 34 x 100 x 131 mm
Pouzdro (bez konektorů) - hmotnost: Cca 160 g.
Pouzdro (bez připojení) - stupeň krytí: IP20
Okolní podmínky - nadmořská výška: Max. 2000 m.NN
Okolní teplota - vlhkost vzduchu: Max. 80% relativní vlhkost až 30 °C.
Napájení snímače - výstupní napětí: 5 v DC a 24 v DC (cca 1 v menší než vstupní napětí)
Napájení snímače - výstupní proud: Max. 125 mA
Napájení vysílače IO Link Master port: Min. 200 mA
Rozhraní SSI - vstup / výstup SSI: TTL diferenciální (RS422)
SSI rozhraní - stopy: Clock, /Clock, data, /data
SSI rozhraní - konfigurace: Master nebo Master
SSI rozhraní - formát: Binární nebo šedý kód
SSI rozhraní - frekvenční rozsah: 100 kHz - 2 MHz (nastavitelné)
SSI rozhraní – rozlišení: 10 … 32 bitů
SSI rozhraní - zatížení: Ri = cca 13 kΩ

Typ: 7379.5023

Kategorie produktu: měnič signálu

Rozm.: (d x š x v) 140 x 34 x 109 mm

Připojení: šroubová svorka

Provozní napětí: 18 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 18 V/DC

Obsah: 1 ks

Konfigurace: software

Šířka: 34 mm

V: 109 mm

Délka: 140 mm

Příkon proudu: 75 mA

Max. okolní teplota: 60 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 12 ... 30 VDC

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3805207 Motrona 7379.5023 7379.5023 měnič signálu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805207 Motrona 7379.5023 7379.5023 měnič signálu 1 ks

Popis

Převodník signálu se vstupem SSI a rozhraním IO-Link pro jednodeskové a multirotační snímače. Tento IO Link vazební člen umožňuje přenos SSI signálů do systému založeného na IO-Link. Navíc je k dispozici USB konektor, pomocí kterého lze převáděná data také číst. Nastavení zařízení se provádí bez komplikací - buď přes USB rozhraní, nebo přes IO-Link s běžnými strojírenských nástroji.

Tento text byl přeložen strojově.
