Name: Motrona 7379.5022 7379.5022 měnič signálu 1 ks
Brand: Motrona
SKU: 3805206
Availability: BackOrder

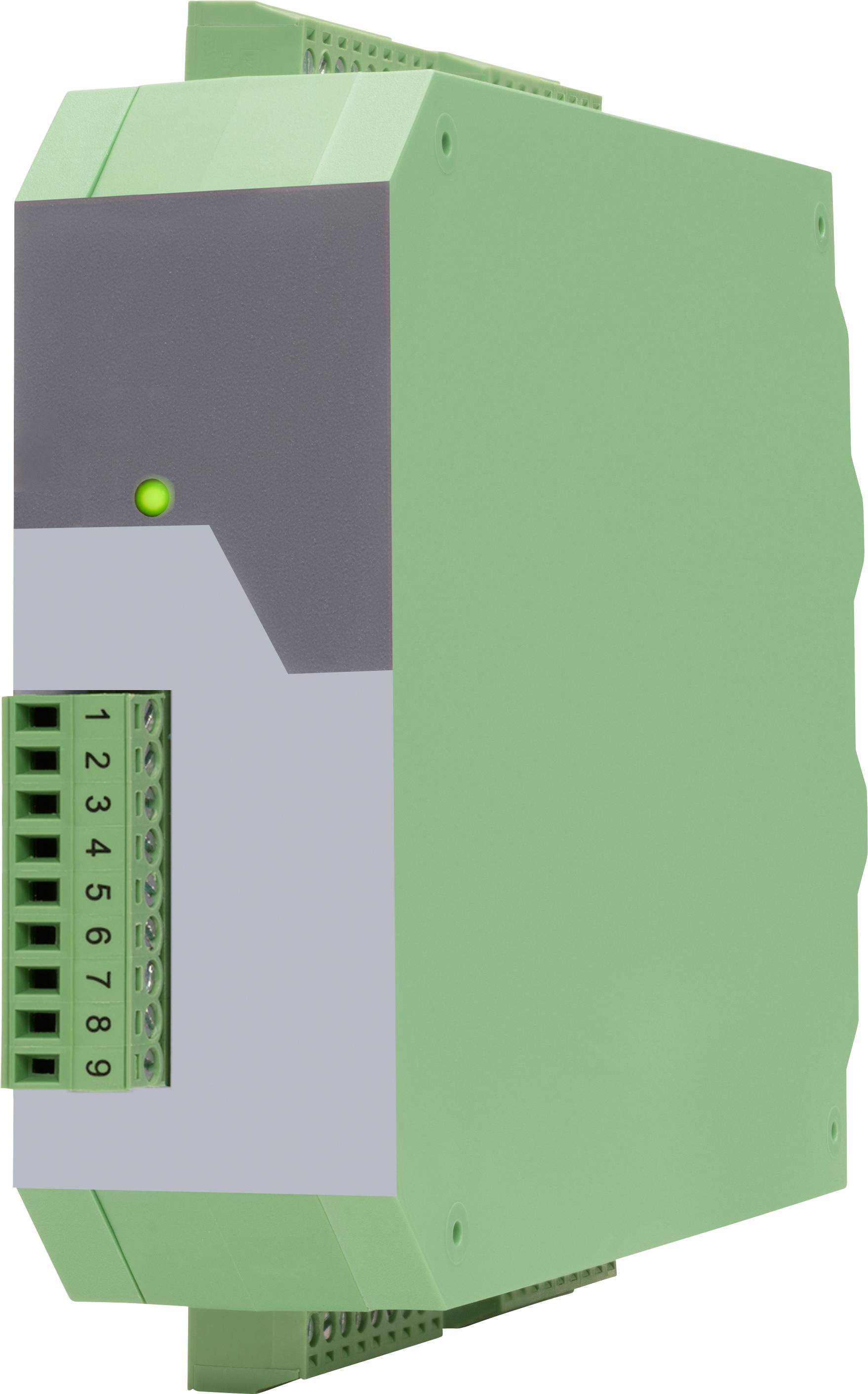

Zelený průmyslový modul na DIN lištu se stavovým LED na přední straně a očíslovaným svorkovnicí pro připojení kabeláže.

Kategorie produktu

měnič signálu

Vstupní signál max. (napětí)

30 V

Typ

7379.5022

Rozm.

(d x š x v) 140 x 34 x 109 mm

Připojení

šroubová svorka

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 318,18 Kč / kus)

8 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

AWG 16
Napájení - ochranný spínač: Ochrana proti přepólování
IO-Link - stavební skupina / specifikace: Device / IO Link V1.1
IO-Link - přenosová rychlost: COM 3 (230,4 kbit/s)
IO Link - třída: Typ a
IO-Link - doba cyklu: Min. 2 ms
IO-Link – šířka dat: 15 bajtů (3 x 4 bajtů (vstupní údaje) + 1 bajt („co“ stav) + 2 bajty
Indikátory – funkce: 1x zelená LED pro provozní stav nebo stav IO Link (u možnosti „co“)
Pouzdro - materiál: Plast
Pouzdro - montáž: Na DIN lištu 35 mm
Pouzdro - rozměry (š x v x h) 34 x 100 x 131 mm
Pouzdro (bez konektorů) - hmotnost: Cca 160 g.
Pouzdro (bez připojení) - stupeň krytí: IP20
Okolní podmínky - nadmořská výška: Max. 2000 m.NN
Okolní teplota - vlhkost vzduchu: Max. 80% relativní vlhkost až 30 °C.
Napájení snímače - výstupní napětí: 5 v DC a 24 v DC (cca 1 v menší než vstupní napětí)
Napájení snímače - výstupní proud: Max. 125 mA
Napájení vysílače IO Link Master port: Min. 200 mA
Přírůstkové vstupy - počet: 2
Inkrementální vstupy - stopy: A, B (HTL Single ended, TTL single ended) a, /a, B, /B (RS422, HTL diferenciál)
Inkrementální vstupy - konfigurace: RS-422, HTL diferenciální, HTL Single ended, TTL
Přírůstkové vstupy - RS422: Max. 1 MHz (RS-422 diferenciální signál > 0.5 v)
Inkrementální vstupy - HTL diferenciální: Max. 1 MHz (HTL diferenciální signál > 1 v)
Inkrementální vstupy - HTL Single ended: Max. 350 kHz, (Low: 0 … 5V, High: 9 … 30 v)
Přírůstkové vstupy - TTL: Max. 350 kHz, (Low: 0 … 0,6V, High: 2.2 … 5V

Typ: 7379.5022

Kategorie produktu: měnič signálu

Vstupní signál max. (napětí): 30 V

Rozm.: (d x š x v) 140 x 34 x 109 mm

Připojení: šroubová svorka

Provozní napětí: 18 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 18 V/DC

Vstupní signál (napětí): HTL Single Ended: Low: 0 … 5V. High: 9 … 30 V; TTL: Low: 0 … 0.6V. High: 2.2 … 5V

Obsah: 1 ks

Konfigurace: software

Šířka: 34 mm

V: 109 mm

Délka: 140 mm

Příkon proudu: 75 mA

Max. okolní teplota: 60 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 12 ... 30 VDC

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3805206 Motrona 7379.5022 7379.5022 měnič signálu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805206 Motrona 7379.5022 7379.5022 měnič signálu 1 ks

Popis

Převodník signálu s inkrementálním vstupem a rozhraním IO-Link pro vysílač a senzory se standardem HTL, TTL, RS422, NPN, PNP nebo NAMUR. Tento IO-Link vazební člen přenáší inkrementální signály spolehlivě do komunikačního světa IO-Link. Navíc je k dispozici USB port, pomocí kterého lze překonvertované signály přečíst. Konfigurace zařízení se provádí pohodlně přes USB rozhraní nebo alternativně přes IO-Link pomocí běžných nástrojů pro inženýrství.

Tento text byl přeložen strojově.

Provedení

1 inkrementální vstup (a, a, B, /B) pro HTL/TTL/RS422 pro NPN a PNP/NAMUR dárce a senzory
Rozhraní IO Link
Napájení 12... 30 VDC
Kompaktní pouzdro pro montáž na DIN lištu 35 mm
(Podle EN 60715)

Obsah balení

Popis

Provedení

1 inkrementální vstup (a, a, B, /B) pro HTL/TTL/RS422 pro NPN a PNP/NAMUR dárce a senzory
Rozhraní IO Link
Napájení 12... 30 VDC
Kompaktní pouzdro pro montáž na DIN lištu 35 mm
(Podle EN 60715)
