Name: Motrona 7379.5021.CO 7379.5021.CO měnič signálu 1 ks
Brand: Motrona
SKU: 3805215
Availability: BackOrder

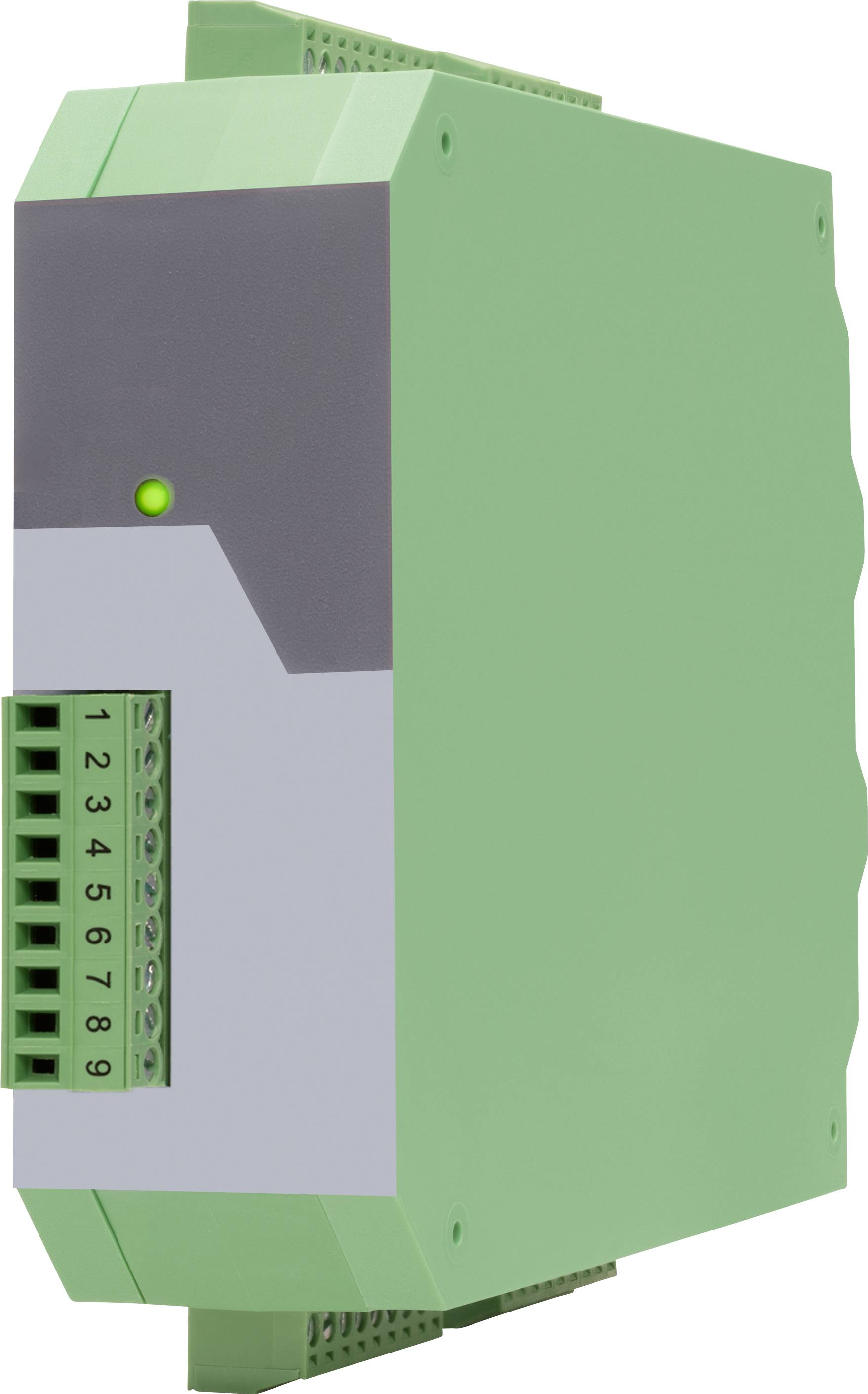

Zelený průmyslový řídicí modul s přední svorkovnicí očíslovanou 1 až 9 a malou stavovou LED diodou.

Kategorie produktu

měnič signálu

Typ

7379.5021.CO

Rozm.

(d x š x v) 140 x 34 x 109 mm

Připojení

šroubová svorka

Výstupní signál (napětí)

5 - 30 V (je nach Spannung an Com+), PNP

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 974,38 Kč / kus)

8 974,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

AWG 16
Napájení - ochranný spínač: Ochrana proti přepólování
Řídicí vstupy - počet: 3
Řídicí vstupy - reakční doba: Cca 1 ms
Řídicí vstupy - doba přenosu (IO Link): Všechny cca 1 ms - (IO Link doba cyklu)
Řídicí vstupy - zatížení: Max. 2 mA při 24 v/DC
Řídicí výstupy - počet: 2
Řídicí výstupy - reakční doba: Min. 1 ms
IO-Link - stavební skupina / specifikace: Device / IO Link V1.1
IO-Link - přenosová rychlost: COM 3 (230,4 kbit/s)
IO Link - třída: Typ a
IO-Link - doba cyklu: Min. 1 ms
IO-Link – šířka dat: 16 bajtů (14 bajtů (vstupní údaje) + 1bajtů („co“ stav) + 1 bajt
Indikátory – funkce: 1x zelená LED pro provozní stav nebo stav IO Link (u možnosti „co“)
Pouzdro - materiál: Plast
Pouzdro - montáž: Na DIN lištu 35 mm
Pouzdro - rozměry (š x v x h) 34 x 100 x 131 mm
Pouzdro (bez konektorů) - hmotnost: Cca 160 g.
Pouzdro (bez připojení) - stupeň krytí: IP20
Okolní podmínky - nadmořská výška: Max. 2000 m.NN
Okolní teplota - vlhkost vzduchu: Max. 80% relativní vlhkost až 30 °C.
Zdroj napětí - DMS počet: 1 s zpětnou čtením
Vstup - konfigurace: Napětí
Vstup - citlivost: +/- 5 mV, +/- 10 mV, +/- 20 mV, +/- 40 mV, +/- 80 mV
Vstup - rozlišení 16 bit
Vstup - DMS napájecí napětí: 3-10 VDC
Vstup - výstupní proud: Max. 50 mA
Řídicí vstupy – (pouze s možností „co“) formát: HTL, PNP (Low 0 … 3 v, High 9 … 30 v)
Kontrolní výstupy (v závislosti na nastavení doby vzorkování a nastavení filtru) – doba přenosu (IO Link): Všechny cca 1 ms - (IO Link) doba cyklu)

Typ: 7379.5021.CO

Kategorie produktu: měnič signálu

Rozm.: (d x š x v) 140 x 34 x 109 mm

Připojení: šroubová svorka

Výstupní signál (napětí): 5 - 30 V (je nach Spannung an Com+), PNP

Výstupní signál (proud): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Provozní napětí: 18 - 30 V/DC

Provozní napětí max.: 30 V/DC

Min. provozní napětí: 18 V/DC

Vstupní signál (napětí): +/- 5mV. +/-10mV. +/-20mV. +/-40mV. +/-80mV

Obsah: 1 ks

Konfigurace: software

Šířka: 34 mm

V: 109 mm

Délka: 140 mm

Příkon proudu: 75 mA

Max. okolní teplota: 60 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 24 V/DC

Napájecí napětí U(B): 12 ... 30 VDC

Flexibilní průměr (max.): 1.5 mm²

Pevný průřez (max.): 1.5 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3805215 Motrona 7379.5021.CO 7379.5021.CO měnič signálu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805215 Motrona 7379.5021.CO 7379.5021.CO měnič signálu 1 ks

Popis

Měnič signálu s DMS vstupem pro připojení pro celomůstkový senzor DMS a rozhraní IO-Link. Měnič s možností co má navíc 3 řídicích vstupů a 2 Controlleové výstupy. Tento IO-Link vazební člen přenáší inkrementální signály spolehlivě do komunikačního světa IO-Link. Navíc je k dispozici USB port, pomocí kterého lze překonvertované signály přečíst. Konfigurace zařízení se provádí pohodlně přes USB rozhraní nebo alternativně přes IO-Link pomocí běžných nástrojů pro inženýrství.

Tento text byl přeložen strojově.
