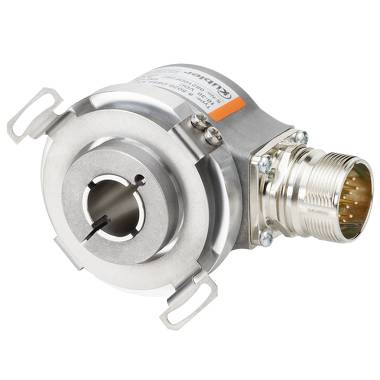

Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
rotační snímač
Provedení
inkrementální
Připojení
M12, 8pólové
Typ hřídele
dutá hřídel
Datasheety: (PDF)
Počet
Celková cena (6 263,64 Kč / kus)
6 263,64 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Přírůstkový otočný snímač Univerzální modelová řada Typ 5000
- Odolný Safety lock ložiska konstrukce
- Kryt z tlakově litého zinku
- Nízká vestavná hloubka 35 mm
Technické parametry
- Počet otáček bez těsnění hřídele: max. 12000 min-1
- Počet otáček s těsněním hřídele: max. 6 000 min-1
- Moment setrvačnosti rotoru: ca. 6 x 10-6 kgm²
- Spouštěcí moment bez těsnění hřídele: 0,01 Nm
- Spouštěcí moment s těsněním hřídele: 0,05 Nm
- Zatížitelnost vlny radiální: 80 N
- Zatížitelnost vlny axiální: 40 N
- Zátěž: cca. 0,4 kg
- Druh ochrany podle EN 60 529: IP 65
- Pracovní rozsah teploty : -40°C až +85°C
- Hřídel: Nerezavějící ocel
- Odolnost vůči nárazu podle DIN-IEC 68-2-27: 2500 m/s², 6 ms
- Odolnost vůči vibracím podle DIN-IEC 68-2-6: 100 m/s², 10 - 2000 Hz
- Příkon proudu (bez zatížení) typ. 50 mA, s převrácením mechanizmu: max. 100 mA
- Přípustná zátěž/kanál : max. ±20 mA
- Impulzová frekvence: max. 300 kHz
- Úroveň signálu high: min. UB-2,0 V
- Úroveň signálu low: max. 0,5 V
- Doba náběhu tr max. 1 µs
- Doba poklesu tf max. 1 µs.
- Druh obalu
Piece
- Kategorie produktu
rotační snímač
- Typ
Sendix 5020
- Provedení
inkrementální
- Provozní napětí
5 V/DC
- Rozhraní
RS-422
- Připojení
M12, 8pólové
- Max. počet pulzů za otáčku
1000
- Ø příruby
50 mm
- Typ hřídele
dutá hřídel
- Ø hřídele
15 mm
- Materiál (hřídel)
nerezivějící ocel
- Materiál pouzdra
zinkový tlakový odlitek
- Min. teplota
-40 °C
- Max. teplota
+85 °C
- V
35 mm
- (Ø)
50 mm
- Rozm.
(Ø x v) 50 mm x 35 mm
- Obsah
1 ks
- Provedení
Hřídel
- Rozhraní
RS422 kompatibilní
- Provozní napětí
5 - 30 V/DC
Ke stažení
List technických údajů
List technických údajů 198442 Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
List technických údajů 198442 Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 198442 Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
Návod k obsluze a bezpečnostní pokyny 198442 Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
Prohlášení o shodě
Prohlášení o shodě 198442 Kübler Group inkrementální rotační snímač 1 ks Sendix 5020 50 mm Piece
Popis
Tento univerzální přírůstkový otočný snímač s 12 mm hřídelí a 58 mm objímkou se vyznačuje: kompaktním krytem o 50 mm s 58 mm objímkou · Výkony jako otočný snímač v průmyslovém standardním formátu s až 3600 I/U · Robustní: IP 65, -40 °C až +85°C pracovní teplota, velmi robustní skladová technika.
