Kathrein EXR 221 rozdělovač satelitního signálu (Unicable II) Vstupy (vícenásobný spínač): 3 (2 SAT/1 terestrický) Počet
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (3 219,01 Kč / kus)
3 219,01 Kč
Bez DPH.
Doprava zdarma

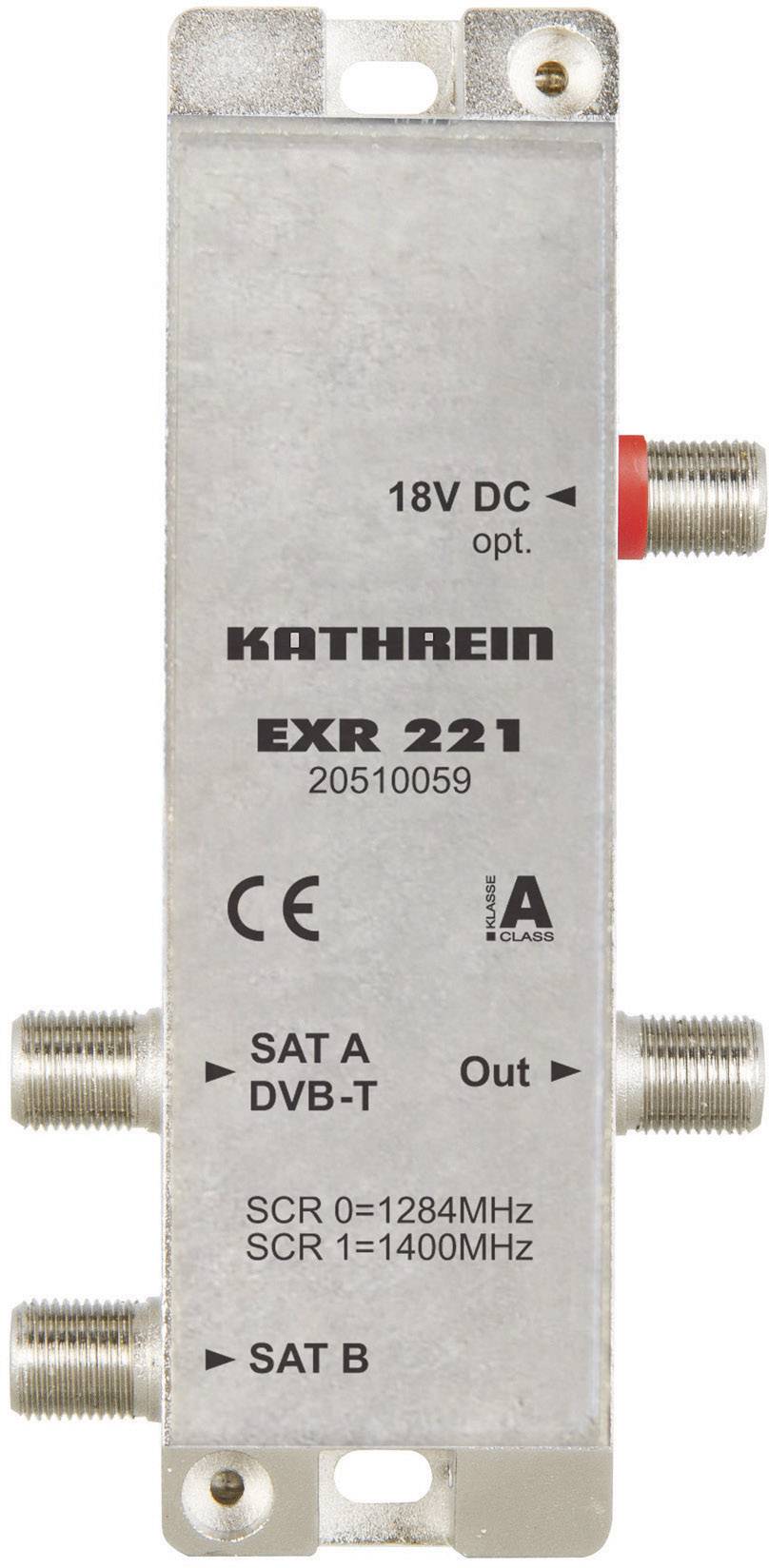

Jednokabelový multispínač Kathrein EXR 221, 2 na 1x2
Technické parametry
- Účastnické vedení: 1x 2
- Vstupy: 1x pozemní/2x SAT-ZF
- Frekvenční rozsah 5 - 862/950-2150 MHz
- Útlum připojení (pozemní) 1/- dB
- Zesílení pro účastnické připojení (SAT) -/0 dB
- Výstupy pro útlum: - / 30 dB
- Provozní úroveň: -/85 dBμV
- Receiver 1/Receiver 2: 1284/0 / 1400/1 MHz
- Max. Napájecí napětí na účastníkovi výstupu: 12-14 V.
- Dálkové napájecí napětí na vstupech: 18,4/13,3 V.
- Max. Dálkové napájení (napájení z přijímače): 80 mA
- Max. Dálkové napájení (napájení ze síťového zdroje): 250 mA
- Přípustná okolní teplota -20 až +55 °C
- Konektory: Konektory F
- Kategorie produktu
rozdělovač satelitního signálu (Unicable II)
- Vstupy (vícenásobný spínač)
3 (2 SAT/1 terestrický)
- Účastník
2
- Vhodný pro Quad-LNB
Ano
- Vlastnosti
Quad-LNB
Standby
- Šířka
35 mm
- V
117 mm
- Hloubka
23 mm
- Barva
vícebarevná
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 818395 Kathrein EXR 221 rozdělovač satelitního signálu (Unicable II) Vstupy (vícenásobný spínač): 3 (2 SAT/1 terestrický) Počet
Popis
Provedení
- Jednokabelový mini přepínač pro distribuci digitálních satelitních signálů (včetně HDTV) a pozemních signálů přes kabel pro Twin přijímač nebo dva single přijímače v domácnosti
- Bez omezení v programové rozmanitosti bude celá programová nabídka přenášena až ze dvou družic
- Jednokabelový mini přepínač neobsahuje žádnou vlastní spínací matici. Proto se připojuje na dva volné porty multipřepínače (např. EXR 2908) nebo na dvou přípojkách Twin nebo Quad konzumního systému (např. UAS 585)
- Jednokabelový mini přepínač vytváří potřebné pro ovládání a napájení připojeného multipřepínače nebo napájecího systému, napětí 22 v a 14/18 kHz a příkazy DiSEqCTM, z výstupního napětí přijímače
- Pokud jsou všechny přijímače vypnuty, nepotřebujete jednokabelový mini přepínač proud
- Pro volbu transpondéru jsou speciální prvky tuneru, tzv. SCR (Satellite Channel Router), k převedení na účastníky frekvence v jednokabelového mini přepínači
- Každému přijímači je pevně přiřazena jedna frekvence (jedno Twin-Receiver vyžaduje dvě účastníci frekvence)
- Odpovídá normě SCR - podle EN 50494, tzn. že připojené přijímače musí odpovídat stejné normě
- Příjem zemského okruhu 5-862 MHz přes vstup a je možný i při vypnutém satelitním přijímači
- Pro provoz jídelního systému s více než 80 mA nebo multipřepínači s více než 2 x 40 mA odběrem proudu je nutné připojit síťový adaptér NCF 18 (není součástí dodávky) na zdířku označenou DC
- Vhodný pro vnitřní montáž
- Tento text byl přeložen strojově.
Obsah balení
- Kabelový multispínač Kathrein EXR221 2 na 1x2
