Name: Joy-it CNC řízení os
Brand: Joy-it
SKU: 2355879
Availability: InStock

Černý krokový motor se stříbrným předním krytem a viditelnými šrouby, s vyčnívající hřídelí a kabely vedoucími po straně.

Černý elektromotor s kovovým přírubou a krátkým hřídelem leží vedle mince o hodnotě jednoho centu pro porovnání velikosti. Kabely jsou viditelné.

1/2

Kategorie produktu

CNC řízení os

Provozní napětí

6,5 V

56 mm

Délka

76 mm

Šířka

56 mm

Datasheety: (PDF)

Doručení: St 14. 10.

7 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (795,00 Kč / kus)

795,00 Kč

Včetně DPH.

Už jen 7 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Joy-it, krokový motor NEMA-23, 1.32 Nm, 1A, 6.5V

Moment: 1.32 Nm
Rozměry hřídele: Průměr 6.35 (5.85 na plocho) mm, délka 20 mm
Jmenovité napětí: 6,5 V
Jmenovitý proud: 1.0 A
Točivý moment 0.07 Nm

Technické parametry

Rozměry hřídele: Ø 6,35 x 20 mm (plochý bod 5,85 mm)
Připojení 4 kabelů
Rozměry 56 x 56 x 76 mm
Součástí dodávky je krokový motor NEMA23, připojovací kabel
Moment 1,32 Nm
Jmenovité napětí 6.5 V
Jmenovitý proud 1.0 A
Úhel kroku 1.8° ±5 %
Počet fází 2
Fázový odpor 6,5 Ω
Fázová indukčnost 20 MH
Izolační odpor: 100 MΩ min. @500 V DC
Izolační třída B (130 °C)
Moment setrvačnosti 460 g
cm²
Točivý moment 0.07 Nm
přílž. Teplotní rozsah: -10 °C až 50 °C.

Provozní napětí: 6,5 V

V: 56 mm

Délka: 76 mm

Šířka: 56 mm

Rozm.: (d x š x v) 76 x 56 x 56 mm

Fáze: 2

Číslo výrobce: NEMA23-05

Typ: NEMA23-05

Příkon proudu: 1 A

Kategorie produktu: CNC řízení os

Ke stažení

List technických údajů

List technických údajů 2355879 Joy-it CNC řízení os

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2355879 Joy-it CNC řízení os

Popis

Naše série NEMA23 jsou motory s vysokým kroutícím momentem. Tento motor je díky svému vysokému výkonu ideální pro použití v oblasti automatizace, CNC (např. Frézky, atd.) nebo robotika.

Tento text byl přeložen strojově.

Obsah balení

Motor s připojovacím kabelem

Popis

Obsah balení

Motor s připojovacím kabelem

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

Joy-it CNC řízení os

Conrad Electronic

795,00 Kč^*

Eaton 082882 NHI-E-11-PKZ0 pomocný spínač vestavné provedení 250 V/DC 2 A 1 spínací kontakt, 1 rozpínací kontakt 1 ks

Conrad Electronic

455,00 Kč^*

MEAN WELL XDR-150E-36 síťový zdroj na DIN lištu 36 V 4.33 A 155.9 W Obsah 1 ks

Conrad Electronic

775,00 Kč^*

Weidmüller 1704380000-1 svorka ochranného vodiče 5.10 mm pružinová svorka zelená, žlutá 1 ks Piece

Conrad Electronic

27,99 Kč^*

Celková cena:

2 052,99 Kč^*

Produkty nejčastěji kupované s aktuálně prohlíženým

(^*Všechny ceny jsou bez DPH.)

Tento produkt

Joy-it CNC řízení os

Conrad Electronic

795,00 Kč^*

Eaton 082882 NHI-E-11-PKZ0 pomocný spínač vestavné provedení 250 V/DC 2 A 1 spínací kontakt, 1 rozpínací kontakt 1 ks

Conrad Electronic

455,00 Kč^*

MEAN WELL XDR-150E-36 síťový zdroj na DIN lištu 36 V 4.33 A 155.9 W Obsah 1 ks

Conrad Electronic

775,00 Kč^*

Weidmüller 1704380000-1 svorka ochranného vodiče 5.10 mm pružinová svorka zelená, žlutá 1 ks Piece

Conrad Electronic

27,99 Kč^*

Celková cena:

2 052,99 Kč^*

Řízení krokových motorů - co přesně hledáte?

Ovládání krokového motoru

Další zajímavé produkty

(^*Všechny ceny jsou bez DPH.)

TRU COMPONENTS IG420014-25271R stejnosměrný elektromotor převodový 24 V 2100 mA 0.529559 Nm 420 ot./min Průměr hřídele:

Conrad Electronic

2 389,00 Kč^*

Joy-it SBC-MD-DM860H řízení krokového motoru

Conrad Electronic

1 195,00 Kč^*

Joy-it krokový motor Nema23-04cl 3 Nm 4.2 A 4.2 A Průměr hřídele: 8 mm

Conrad Electronic

4 239,00 Kč^*

DOGA stejnosměrný motor Typ 168, DO 168.4111.3B.04 / 3059, 24 V, 5.5 A, 0.75 Nm, 1000 ot./min, hriadeľ 8 mm, 1 ks

Conrad Electronic

10 065,00 Kč^*

TRU COMPONENTS IG420024X00106R stejnosměrný elektromotor převodový 24 V 2100 mA 0.78453 Nm 246 ot./min Průměr hřídele: 8

Conrad Electronic

2 215,00 Kč^*

Joy-it SBC-MD-TB6600 řízení krokového motoru

Conrad Electronic

479,00 Kč^*

Joy-it krokový motor Nema34-01 11 Nm 5 A 5 A Průměr hřídele: 14 mm

Conrad Electronic

2 675,00 Kč^*

Joy-it krokový motor NEMA08-03 0.022 Nm 0.6 A 0.6 A Průměr hřídele: 4 mm

Conrad Electronic

535,00 Kč^*

Joy-it krokový motor NEMA08-02 0.020 Nm 0.8 A 0.8 A Průměr hřídele: 4 mm

Conrad Electronic

609,00 Kč^*

Joy-it krokový motor Nema23-03 3 Nm 3 A 3 A Průměr hřídele: 7.5 mm

Conrad Electronic

1 299,00 Kč^*

Joy-it krokový motor NEMA08-01 16 Nm 0.6 A 0.6 A Průměr hřídele: 4 mm

Conrad Electronic

635,00 Kč^*

Joy-it krokový motor NEMA 23-01 NEMA 23-01 3 Nm 4.2 A Průměr hřídele: 8 mm

Conrad Electronic

1 595,00 Kč^*

Joy-it krokový motor NEMA08-05HS 0.016 Nm 0.6 A 0.6 A Průměr hřídele: 5 mm

Conrad Electronic

665,00 Kč^*

Joy-it krokový motor NEMA-17-01 NEMA-17-01 0.4 Nm 1.68 A Průměr hřídele: 5 mm

Conrad Electronic

695,00 Kč^*

Joy-it krokový motor NEMA34-02 NEMA34-02 3.8 Nm 5 A 5 A Průměr hřídele: 14 mm

Conrad Electronic

1 325,00 Kč^*

PoLabs PoKeys 57 CNC CNC řízení os

Conrad Electronic

4 385,00 Kč^*

Joy-it krokový motor NEMA-FLAT02 0.016 Nm 0.5 A 0.5 A Průměr hřídele: 4 mm

Conrad Electronic

689,00 Kč^*

H-Tronic 1191510 regulátor otáček pro DC motory 10 A 24 V/DC

Conrad Electronic

1 489,00 Kč^*

TRU COMPONENTS IG320189-F1C21R stejnosměrný elektromotor převodový 12 V 530 mA 0.7158854 Nm 28 ot./min Průměr hřídele: 6

Conrad Electronic

1 649,00 Kč^*

TRU COMPONENTS stejnosměrný elektromotor převodový TC-NPG240428, TC-13609516, 24 V/DC, 0.6 A, 2.06 Nm, 11 ot./min, hriad

Conrad Electronic

1 329,00 Kč^*

Emis SMCflex-ME2000 ovládání motoru 2 A

Conrad Electronic

1 579,00 Kč^*

-22%

Emis SMC-Arduino regulátor krokového motoru 2 A

Conrad Electronic

3 455,00 Kč

2 705,00 Kč^*

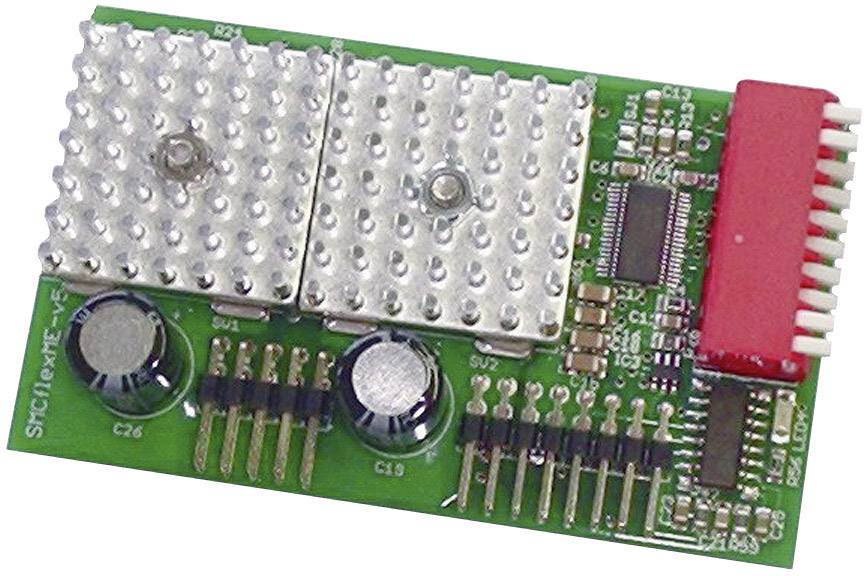

Emis SMCflex-ME4000 ovládání motoru 4 A

Conrad Electronic

2 479,00 Kč^*

Emis SMC1000i-USB regulátor krokového motoru 1 A USB

Conrad Electronic

4 115,00 Kč^*

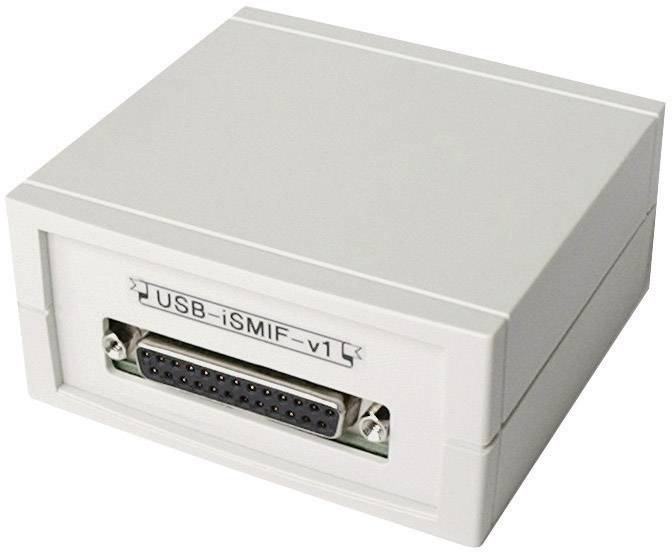

Emis USB-iSMIF interface krokového motoru 5 V/DC USB

Conrad Electronic

3 155,00 Kč^*

Emis SMCflex-ME1000 ovládání motoru 1 A

Conrad Electronic

1 265,00 Kč^*

Joy-it PoStep25-256 řízení krokového motoru 2.5 A šroubová svorka

Conrad Electronic

689,00 Kč^*

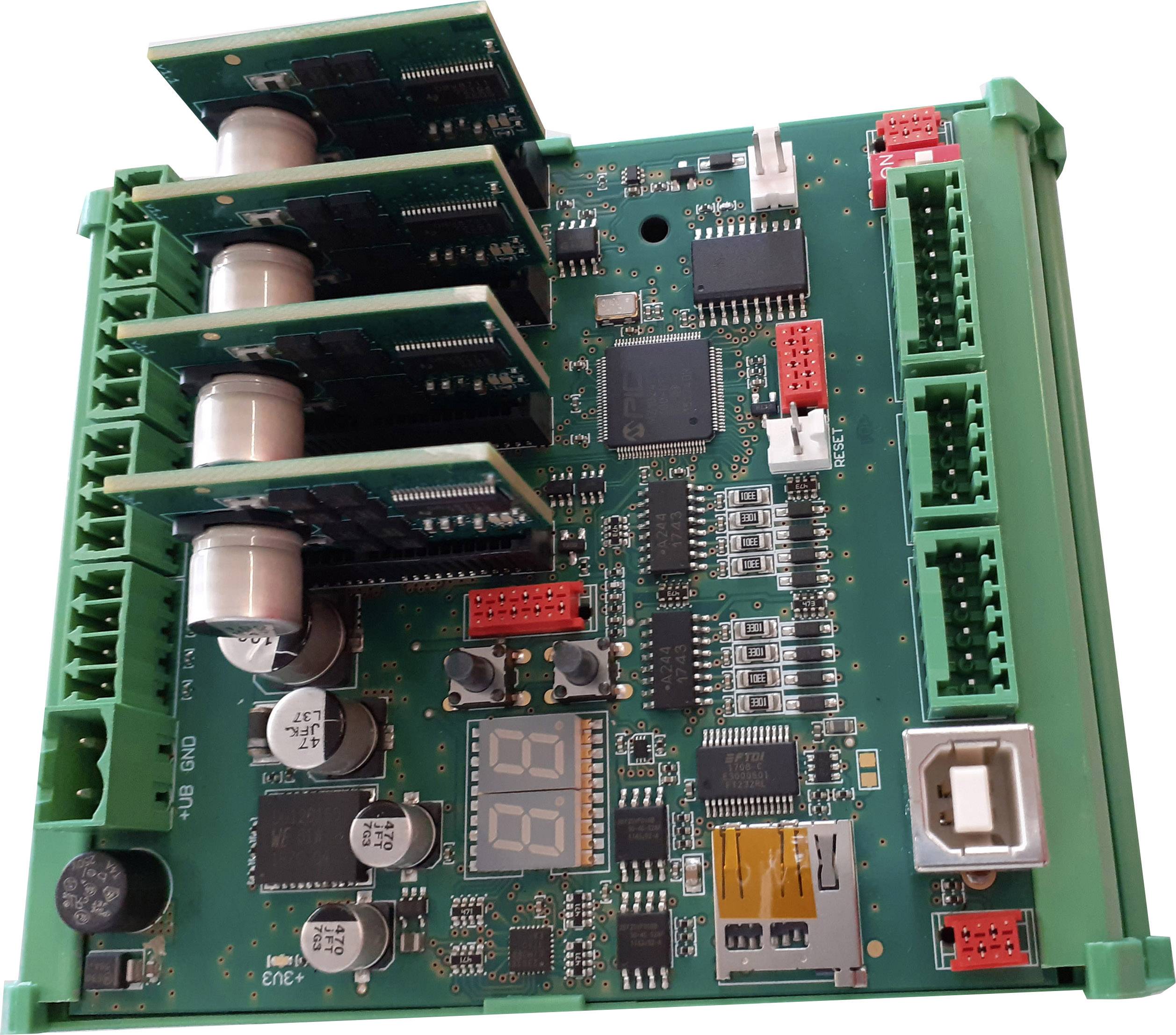

Emis SMC-IC4 regulátor krokového motoru 12 V, 48 V

Conrad Electronic

5 819,00 Kč^*

Joy-it CNC řízení os 5 V, 24 V

Conrad Electronic

1 065,00 Kč^*

-28%

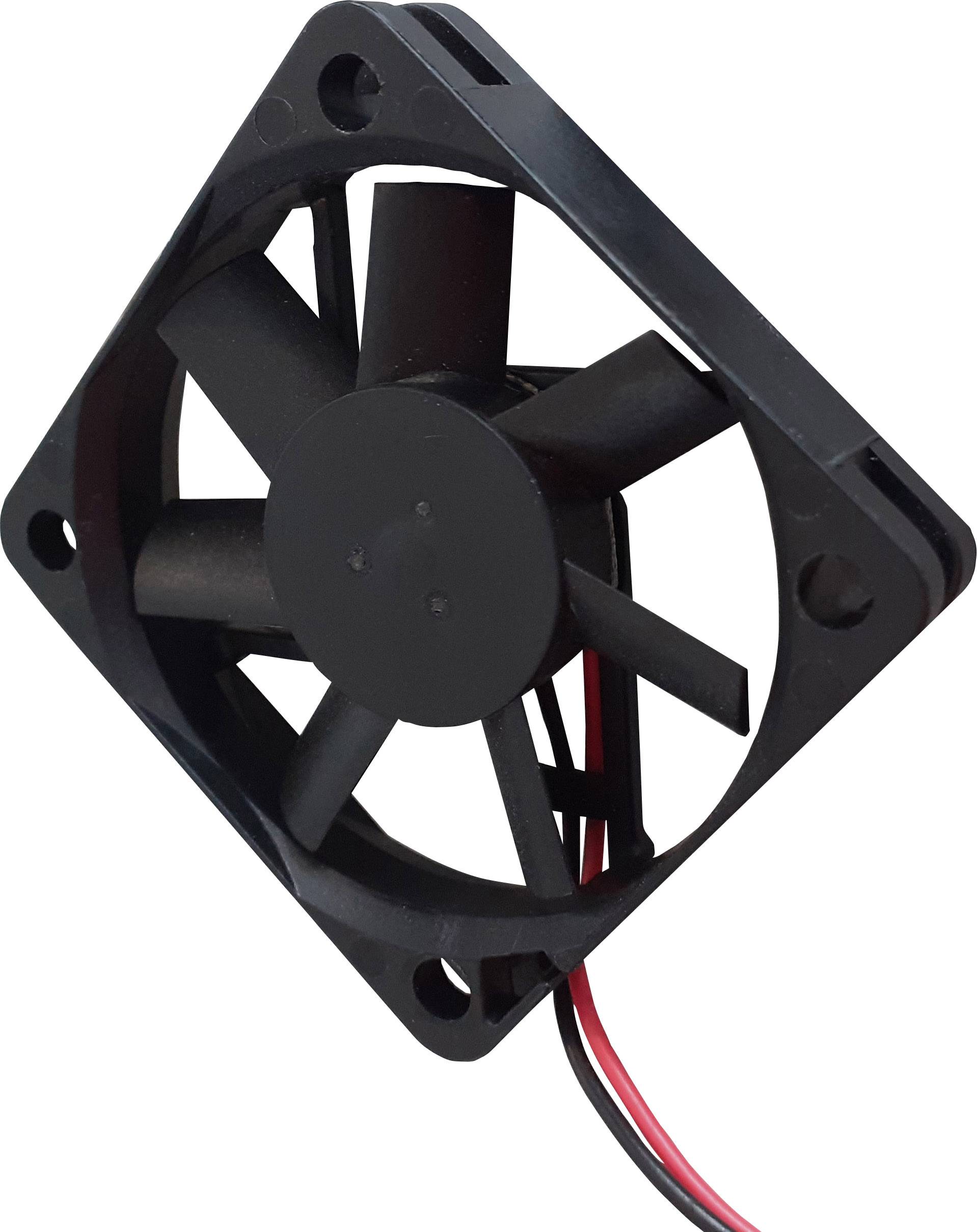

Emis SMC-IC4-Lüfter ventilátor 5 V/DC
