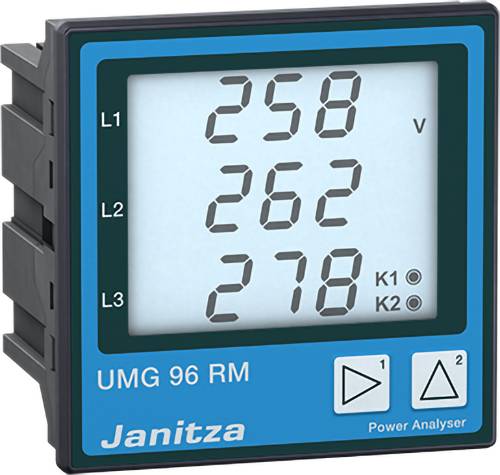

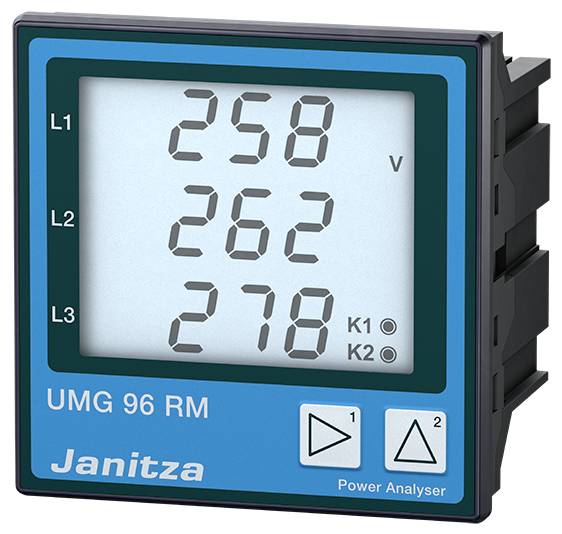

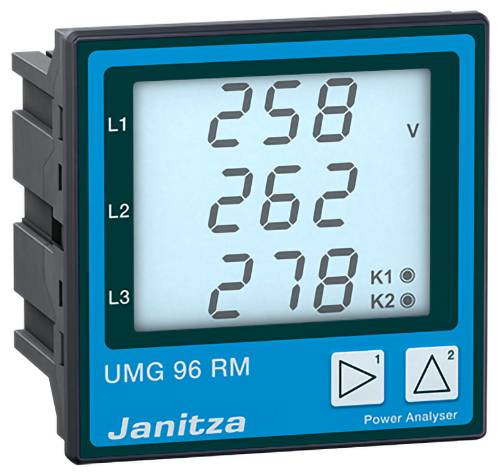

Janitza UMG 96RM-P analyzátor kvality napětí

UMG 96RM-P je vybaven až 4 digitálními vstupy a až 6 digitálními výstupy. Přístroj má 256 MB a měří až do 40. Harmonické.

Multifunkční měřicí přístroj UMG 96RM je určen především pro použití v zařízeních nízkého napětí a ve středních rozvodech. Přístroj měří harmonické do 40. Harmonické a má komponenty točivého pole. Přístroj má až čtyři digitální vstupy a šest digitálních výstupů. Paměť pro naměřené hodnoty je 256 MB.

Paměť
Mnoho měřicích přístrojů UMG má vlastní paměť s typickými rozsahy záznamu až 2 roky. Záznam je volně konfigurovatelný. 128 MB paměti může zaznamenat cca 5.000.000 hodnot paměti, 256 MB paměti může zaznamenat cca 10.000.000 hodnot.

Harmonické kmitání
Harmonické kmitání vznikají díky provozním prvům s nelineární charakteristikou, jako např. transformátory se saturací, úsporné žárovky, frekvenční měniče a výkonovou elektronikou. Zatěžuje síť dalšími proudy a může tak ovlivnit nebo dokonce zničit zařízení. Tato zpětná účinky lze zjistit a zdokumentovat pomocí analyzátorů kvality napětí.

Přesnost měření
Vysoká přesnost měření je založena na vysoké rychlosti snímání a velmi dobré dlouhodobé stabilitě. Při používání k určenému účelu (okolní teplota!) Je-li přesnost měření i po letech stále větší než u běžných měřičů při dodání. Pro obzvláště náročná měření jsou k dispozici přístroje certifikované podle třídy A.

Tarify
Pro bezpečné a přesné měření pracovních hodnot pro jednotlivé spotřebiče nabízí UMG široké možnosti výběru poplatků, v závislosti na typu přístroje až 14 kusů. Přitom se samozřejmě rozlišuje mezi činnou energií (zásobování, dodávka a bez blokování zpětného chodu) a jalovou energií (induktivní, kapacitní a bez blokování zpětného chodu). Díky tomu lze například zjišťovat vysoké a nízké sazby.

Impulzní vstup/výstup
Pomocí impulzních vstupů lze například měřit hodnoty vodoměrů a plynoměrů pomocí měřicích přístrojů UMG. Pomocí impulzních výstupů jako snímače naměřených hodnot lze impulzy přenést do řídicí techniky, např. GLT, SPS, SCADA systémů.

Oblasti použití
Měření, monitorování a kontrola elektrických vlastností v zařízeních pro distribuci energie
Záznam zátěžových profilů pro systémy řízení spotřeby energie (např. ISO 50001)
Měření spotřeby energie pro analýzu nákladových míst
Snímač naměřených hodnot pro řízení budov nebo PLC (Modbus)

Zvláštní výhody
Kompaktní konstrukce šetří místo a náklady při instalaci
Nepřetržité a nepřetržité nahrávání pomocí rozsáhlé paměti naměřených dat nebo přes online sběr dat (např. GridVis® Service)
Vysoká bezpečnost dat a redundance
Široké možnosti komunikace a protokolů
Rozmanité předdefinované reporty pro analýzu kvality napětí a spotřeby energie (přes GridVis® Service)
Jednoduché obnovení funkce stisknutím tlačítka nebo automaticky podle definovaných časových plánů
Velmi přesné výsledky měření zajišťují efektivní infrastrukturu a vysokou dostupnost výroby
Profily generického modulu sběrnice: Do koncepce měření lze zapojit a vizualizovat libovolná cizí zařízení a systémy kompatibilní s Modbus RTU
Dlouhá dostupnost měřicích přístrojů zaručuje snadnou instalaci při rozšiřování systému

Záznam energetických dat a zátěžové profily
Podrobný záznam energetických dat a zátěžového profilu
Větší transparentnost dodávek energie prostřednictvím energetických analýz
Bezpečná konstrukce zařízení pro distribuci energie

Analýza nákladových míst
Měření nákladů na energii
Členění a přiřazení energetických propojení

Systémy řízení spotřeby energie (ISO 50001)
Neustálé zvyšování energetické účinnosti
Snížení nákladů
Multifunkční síťové analyzátory řady UMG 96RM jsou důležitou součástí systémů řízení spotřeby energie
Software GridVisdVis® certifikovaný TÜV podle ISO 50001

Transparentnost dodávek energie
Větší transparentnost díky vícestupňovému, škálovatelnému systému měření
Zaznamenávání jednotlivých událostí pomocí kontinuálního měření s vysokým rozlišením

Kontrola kvality napětí
Upozornění na nedostatečnou kvalitu napětí
Přijmout opatření k řešení problémů sítě
Předcházení výpadkům výroby
Výrazně delší životnost vstupů
Lepší udržitelnost

Měřicí přístroj s přesností 0,2 % (v), třída kWh 0,5
Vysoká rychlost snímání 21,3 kHz
Spolehlivá přesnost měření 0,2 % (v)
Třída pracovní účinnosti (kWh): 0,5

Elektroměr s 7 tarifními, činnou a jalovou prací
Měření energie ve 4 kvadrantech vždy se 7 tarify pro činnou a jalovou práci
Bezpečné a přesné měření pracovních hodnot pro jednotlivé spotřebiče

Možnosti komunikace: Ethernet, Profibus, Modbus, M-Bus …
Snadné připojení - mnoho rozhraní a protokolů (systém managementu energie, SPS, SCADA, GLT)

Velká paměť naměřených dat
Ukládání naměřených dat po velmi dlouhou dobu
Záznam volně konfigurovatelný

Analyzátor harmonické oscilace
Harmonická analýza až k 40nejharmonickému
Informace o kvalitě napětí, síťových účincích a možných „znečišťovateli“

Zasouvací šroubové svorky
Pohodlná montáž i ve stísněných prostorách

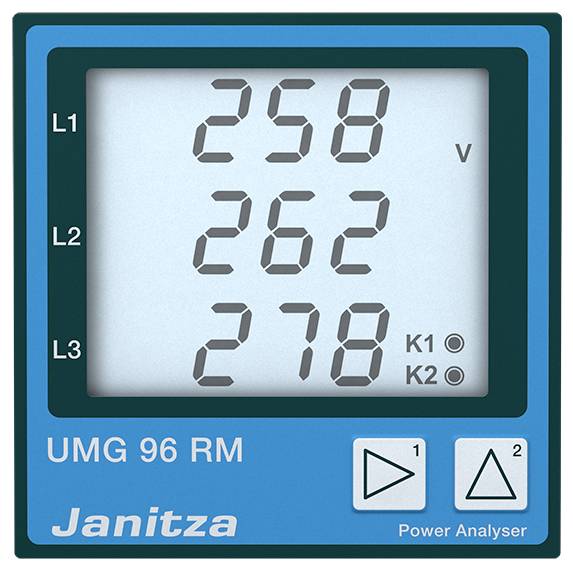

Podsvícení
Velký, kontrastní LCD displej s podsvícením
Velmi dobrá čitelnost a intuitivní ovládání i při zhoršených světelných podmínkách

Základní přístroj
Rozhraní RS485 s protokolem Modbus a 2 digitálními výstupy umožňuje rychlé a levné sledování kvality napětí a spotřeby energie

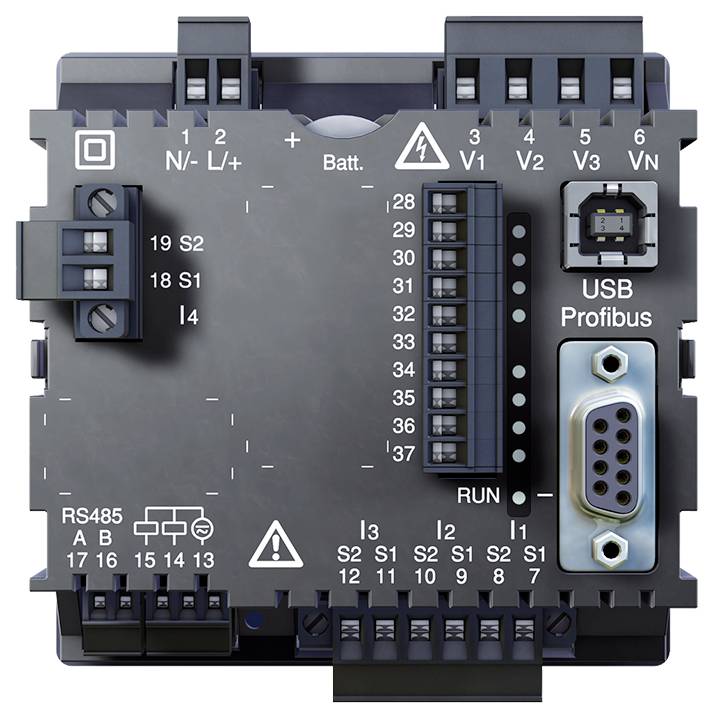

Profibus a digitální iOS
Profibus konektor se používá zejména v systémech, kde má být UMG 96RM-P zapojen do automatizovaných systémů (SPS řízení)

4ter vstup proudového měniče
Kontinuální monitorování N vodičů pomocí 4tého elektrického vstupu
K dispozici ve variantách UMG 96RM-P a UMG 96RM-CBM
